robot de soldadura del eje del puesto de trabajo FD-V25 6 del robot para la soldadura al arco, material-dirigiendo el robot de soldadura automática para OTC
Descripción de producto
| Especificación |
Valor |
| Número de hachas |
6 |
| Capacidad de carga útil máxima |
55 libras. (25 kilogramos) |
| Repetibilidad posicional |
± 0,003" (± 0,07 milímetro) (nota 1) |
| Alcance horizontal |
67,32" (1710 milímetros) |
| Alcance vertical |
117,28" (2979 milímetros) |
| Capacidad de la impulsión |
5600 W |
| Gama de trabajo, brazo, J1 (rotación) |
±170° (±50°) (nota 2) |
| Gama de trabajo, brazo, J2 (un brazo más bajo) |
-155 ° al ° +100 |
| Gama de trabajo, brazo, J3 (brazo superior) |
-170° a +260° (nota 4) |
| Gama de trabajo, muñeca, J4 (oscilación) |
± 180° |
| Gama de trabajo, muñeca, J5 (doblez) |
-50 ° a + 230° |
| Gama de trabajo, muñeca, J6 (torsión) |
° ±360 |
| Velocidad máxima, brazo, J1 (rotación) |
3,40 rad/s (195°/s) [3,05 rad/s (175°/s)] (Nota 2) |
| Velocidad máxima, brazo, J2 (un brazo más bajo) |
3,32 rad/s (190°/s) |
| Velocidad máxima, brazo, J3 (brazo superior) |
3,14 rad/s (180°/s) |
| Velocidad máxima, muñeca, J4 (oscilación) |
6,98 rad/s (400°/s) |
| Velocidad máxima, muñeca, J5 (doblez) |
6,98 rad/s (400°/s) |
| Velocidad máxima, muñeca, J6 (torsión) |
10,47 rad/s (600°/s) |
| Carga de la muñeca, momento permisible, J4 (oscilación) |
52,6 N⋅m |
| Carga de la muñeca, momento permisible, J5 (doblez) |
52,6 N⋅m |
| Carga de la muñeca, momento permisible, J6 (torsión) |
24,5 N⋅m |
| Carga de la muñeca, momento de inercia permisible, J4 (oscilación) |
² 1,09 del kg⋅m |
| Carga de la muñeca, momento de inercia permisible, J5 (doblez) |
² 1,09 del kg⋅m |
| Carga de la muñeca, momento de inercia permisible, J6 (torsión) |
0,24 ² del kg⋅m |
| Superficie transversal de la operación del brazo |
² x 340° de 5,27 m |
| Condiciones ambientales |
32 al ºF 113 (0 a 45 °C), 20 ~ derecho del 80% |
| Masa |
613 libras. (278 kilogramos) |
| Capacidad de carga útil del brazo superior |
22 libras. (10 kilogramos) |
| Tipo de la instalación |
Piso/techo/pared |
| Color de la pintura |
Blanco (notación de Munsell 10GY 9/1) |

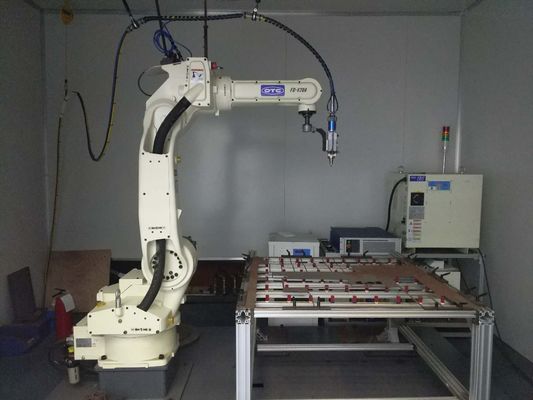

Nuestro FD-V25, robot de 6 ejes se diseña para la soldadura al arco, cortando y material-dirigiendo los usos que requieren una carga útil más grande. El cable de señal incorporado del uso simplifica la integración y la instalación.
MANIPULANTE DEL ROBOT
• Ofrece una gama de trabajo ancha con un brazo independientemente articulado
• Conexión digital inconsútil con todas las fuentes de alimentación de soldadura de la marca de OTC DAIHEN
• El control de refrenamiento mejorado de la vibración proporciona el movimiento liso del robot
• Sola tecnología de la fuente – todos los componentes son fabricados por OTC DAIHEN.
• El diseño altamente versátil apoya la soldadura, cortar y la material-dirección de usos
REGULADOR DEL ROBOT FD11
• Windows XP basó arquitectura abierta
• Capacidad de memoria grande y 40 entradas/40 señales de control de la salida
• Las funciones avanzadas del PLC permiten el diagrama de la escalera que corrige directamente con enseñan al colgante
• Las capacidades de la red – conecta con Ethernet, DeviceNet, y las conexiones de PROFIBUS (puede requerir el hardware adicional)
ENSEÑE AL COLGANTE
• Las exhibiciones del icono ayudan a la enseñanza rápida y fácil
• Pantalla a color de 640×480 VGA con la pantalla a color de la retroiluminación LED 65536
• la posición 3 permite el interruptor proporciona seguridad creciente
• la función de la Multi-pantalla permite que el usuario vea hasta 4 pantallas simultáneamente
• Función de ayuda en pantalla con los manuales completos de la instrucción
• Pantalla táctil estándar con la operación de rueda de avance
