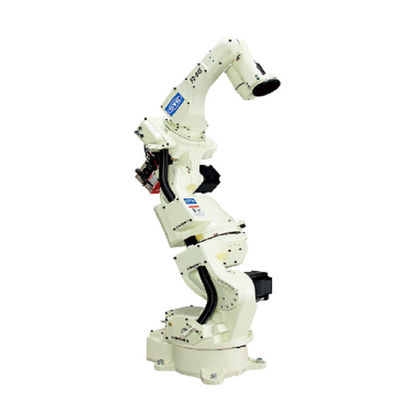

eje de OTC FD-B4S 7 del robot de soldadura del playload de soldadura 4kg del brazo del robot y alcance el 1.4m como robot de soldadura de mig

Informacion basica
Lugar de origen: CHINA
Nombre de la marca: OTC
Número de modelo: FD-B4S
Cantidad de orden mínima: 1
Detalles de empaquetado: eje de OTC FD-B4S 7 del robot de soldadura del playload de soldadura 4kg del brazo del robot y alcan
Tiempo de entrega: 60days
Condiciones de pago: L/C, D/A, D/P, T/T
Capacidad de la fuente: 99
Número de hachas: 7 Capacidad de carga útil máxima: 4kg
Repetibilidad posicional: +/- 0,08 milímetros (nota 1) Alcance horizontal: 1435m m
Alcance vertical: 2446m m Conduzca la capacidad: 3550W
Alta luz:

Robot de soldadura del alcance el 1.4m OTC

,

Robot de soldadura de la carga útil 4kg OTC

,

Robot de soldadura de 7 AXIS OTC

eje de OTC FD-B4S 7 del robot de soldadura del playload de soldadura 4kg del brazo del robot y alcance el 1.4m como robot de soldadura de mig



Especificación Valor
Número de hachas 7
Capacidad de carga útil máxima 4 kilogramos
Repetibilidad posicional +/- 0,08 milímetros (nota 1)
Alcance horizontal 1435m m
Alcance vertical 2446m m
Capacidad de la impulsión 3550W
Gama de trabajo, brazo, J1 (rotación) +/- 170º
Gama de trabajo, brazo, J2 (un brazo más bajo) -145º~+70º
Gama de trabajo, brazo, J3 (brazo superior) -170°~ +142.6°
Gama de trabajo, muñeca, J4 (oscilación) +/- 155°
Gama de trabajo, muñeca, J5 (doblez) -45°~ +225° (nota 2)
Gama de trabajo, muñeca, J6 (torsión) +/- 205° (nota 2)
Velocidad máxima, brazo, J1 (rotación) 3,66 rad/s {210°/s}
Velocidad máxima, brazo, J2 (un brazo más bajo) 3,66 rad/s {210°/s}
Velocidad máxima, brazo, J3 (brazo superior) 3,66 rad/s {210°/s}
Velocidad máxima, muñeca, J4 (oscilación) 7,33 rad/s {420°/s}
Velocidad máxima, muñeca, J5 (doblez) 7,33 rad/s {420°/s}
Velocidad máxima, muñeca, J6 (torsión) 10,5 rad/s {600°/s}
Carga de la muñeca, momento permisible, J4 (oscilación) N*m 10,1
Carga de la muñeca, momento permisible, J5 (doblez) N*m 10,1
Carga de la muñeca, momento permisible, J6 (torsión) 2,94 N*m
Carga de la muñeca, momento de inercia permisible, J4 (oscilación) 0,38 kg* m@2
Carga de la muñeca, momento de inercia permisible, J5 (doblez) 0,38 kilogramos *m^2
Carga de la muñeca, momento de inercia permisible, J6 (torsión) 0,03 kilogramos *m^2
Superficie transversal de la operación del brazo 2,57 m^2 x 340°
Condiciones ambientales 0 ~ 45°C, 20 ~ derecho del 80% (ninguna condensación)
Masa 189 kilogramos
Capacidad de carga útil del brazo superior 10 kilogramos (nota 3)
Tipo de la instalación Tipo del piso
Color de la pintura Blanco (Munsell 10GY9/1)
