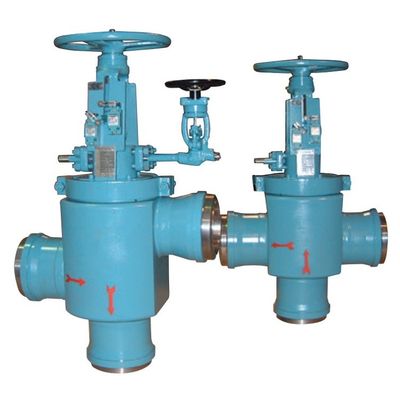

Válvula típica de la protección del precalentador de Heater Isolation System Sempell Model AVS 4/5 HP del agua de alimentación

Características

• Cuerpo del acero forjado.

• Cuerpo en el pedazo de la forma para reducir varias soldaduras y colocaciones.

• Cuerpo también disponible como solo en bloques - de tal modo eliminación de las costuras de soldadura de la boca.

• Cambio rápido, para evitar dañar tubos más futuros del agua de alimentación de HP.

• Alternativas con una moderación de la velocidad cerrada mediante diversas soluciones. Esto entonces se requiere si es posible que el agua golpear y dañe la pared de separación del precalentador o si el cliente especifica los tiempos de funcionamiento.

• Operación simultánea de dos válvulas principales con una válvula experimental.

• Abra el precalentador sólo después de la igualación de la presión - aumenta seguridad porque el trabajo se hace detrás de la válvula.

• Medio del sistema actuado - ningún actuador pesado.

• Alternativas disponibles para la selección de las válvulas experimentales.

Uso general

En caso de sistema defectuoso del tubo estas válvulas se diseñan para parar la alimentación del agua de alimentación de alta presión y para puentearlo alrededor de un calentador o un grupo de calentadores en el tiempo más corto. La protección es alcanzada en el sistema instalando una válvula cerrada rápida del cambio delante de y una válvula de control cerrada rápida detrás de los calentadores en la fontanería. El poder motivo es la presión del agua de alimentación, de modo que el sistema sea a prueba de averías si las fuentes eléctricas o neumáticas fallan.

Tamaños: DN 80 - 500

Temperatura: 100 - 360°C

Material del cuerpo: 1,0460 1,7335 1,5415 1,6368 A105 A182F12

Clase de la presión: PN 160 - PN 500

Rápido - válvulas cerradas

Para el fácil montaje de las válvulas del sistema de pesos americano, deben ser instalados preferiblemente en la posición vertical. Sus pérdidas de presión son equivalentes hasta las bandas del 90° y son substancialmente más ventajosas con respecto a las T-colocaciones. En caso de grupos del precalentador, los cuerpos de válvula que son diseñados como colocaciones, pueden servir para que la línea del agua de alimentación sea distribuida a los precalentadores individuales.
