Lugar de origen: | porcelana |
---|---|
Nombre de la marca: | Sempell |
Número de modelo: | BORRACHÍN |
Cantidad de orden mínima: | 1 sistema |
Detalles de empaquetado: | Caja de madera |
Tiempo de entrega: | 30-60 días del trabajo |
Condiciones de pago: | T/T, L/C, D/A, Western Union |
Capacidad de la fuente: | 10 sistemas por mes |
Entrada del tamaño: | DN 100 - DN 600 NPS 4 - NPS24 | Gama de temperaturas: | Hasta °F +700 °C/+1300 |
---|---|---|---|
Presión determinada: | 10 barra - barra 450 | Diámetro del orificio: | 66 milímetros - 438 milímetros |
Diseño: | Capo abierto, pistón equilibrado | Accesorios: | Indicador de posición |
Diseño: | Tipo de la primavera del disco, ayudado neumáticamente | Cuerpo /Material: | 1.0460/SA105; 1.0619/SA216 WCB; 1.7335/SA182 F12 |
Materiales del cuerpo: | 1.7357/SA217 WC6; 1.7380/SA18 F22; 1.7379/SA217 WC9 | Cuerpo - material: | 1.4903/SA182 F91; 1.4901/SA182 F92 |
Alta luz: | Válvula de seguridad de soldadura del vapor del extremo,Válvula de seguridad del vapor DN100,Válvula de seguridad del vapor NPS24 |

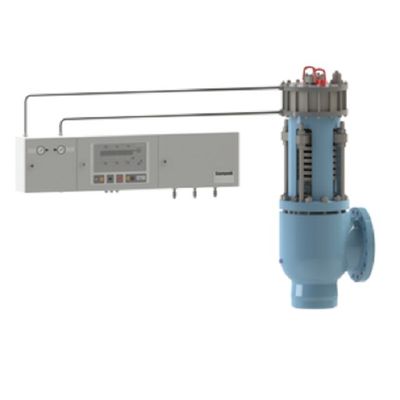

Diseño del BORRACHÍN del modelo de Sempell del BORRACHÍN con el extremo de soldadura o la válvula de seguridad de alta presión ensanchada del vapor de las conexiones
Válvula de seguridad de alta presión para la protección de la caldera en diseño de la primavera del disco con el extremo de soldadura o las conexiones ensanchadas
Características
Alta tirantez hasta la presión determinada debido a la carga suplementaria
Buen funcionamiento (ningunas fuerzas haciendo estallar)
La primavera del disco permite fuerzas más altas comparadas al muelle helicoidal. Esto da lugar a altas presiones determinadas incluso para las altas capacidades.
La parada mecánica de la elevación asegura estabilidad funcional
Fijación para la prueba hidrostática sin piezas adicionales
Alta presión trasera permisible
Especificaciones
Entrada del tamaño: DN 100 – DN 600
NPS 4 – NPS24
Gama de temperaturas:
Hasta °F +700 °C/+1300
Presión determinada:
10 barra – barra 450
Diámetro del orificio
66 milímetros – 438 milímetros
Diseño:
Capo abierto
Pistón equilibrado
Tipo de la primavera del disco
ayudado neumáticamente
Material del cuerpo:
1.0460/SA105
1.0619/SA216 WCB
1.7335/SA182 F12
1.7357/SA217 WC6
1.7380/SA18 F22
1.7379/SA217 WC9
1.4903/SA182 F91
1.4901/SA182 F92
Accesorios:
Indicador de posición
Usos
Calderas de EN12952 y de TRD. Vapor sobrecalentado y supercrítico saturado. También conveniente para los usos de gas específicos donde se requiere el pleno control.
Estos sistemas controlados del alivio de presión de la seguridad (CSPRS) utilizan un actuador para proporcionar funcionamiento perfectamente controlado en la protección de la presión en la conformidad completa de los requisitos del EN y de TRD. Estas válvulas se pueden modificar para requisitos particulares completamente para adaptarse perfectamente a los requisitos del uso para la tirantez del asiento, la sobrepresión y los funcionamientos de la purga. Muelle helicoidal (tipo SOH) o primavera del disco (tipo BORRACHÍN) para válvulas más grandes. Combinado con la unidad de control electroneumático STE4 o la unidad de control neumática STE5, con redundancias y controles en línea. TÜV tipo-probó al PED y a EN4126-5.
