Diámetro nominal en la entrada: | DN 25 - DN 200 | 1" - 8" | Orificio: | API Standard así como orificio adicional: 1 T 10/1 T+ 10 DE G 2 - 8 DE D 2 - 8 |
---|---|---|---|
₀ real del diámetro d del orificio: | 11 - 190 milímetros | 0,433 - 7,087 adentro | Área real del orificio un ₀: | 95 - 25446,9 milímetros de ² | 0,147 - 39,443 en ² |
Presión: | 2.5 - barra 256 | 36 - 3705 psig | Entrada del grado del reborde: | PN 10 - PN 250 | CL150 - CL1500 |
Temperatura (de acuerdo con el EN del estruendo): | °C -45 a 200 (especial: °C) -162 a 300 | °F -49 a 392 (especial: °F) -259,6 a 572 | Temperatur (nach ASME): | °C -45 a 200 (especial: °C) -162 a 300 | °F -49 a 392 (especial: °F) -259,6 a 572 |
Material del cuerpo: | 1,0619, 1,4408 (especiales: Hola aleación) | SA 216 WCB, SA 351 CF8M, SA 352 LCB (especial: Hola ale | Conexión de la válvula: | CRNA del reborde. a EN 1092 del estruendo o al CRNA. a ASME B 16,5 o al CRNA. a JIS 2220 |
Tipo de la carga: | Controlado por medio de proceso | Specials: | Tipo de la acción experimental: Acción del estallido | Ábrase: tolerancia de la presión de apertura |
Aprobaciones: | Sec de ASME. VIII Div. 1, EN ISO 4126-4, ANUNCIO 2000-Merkblatt A2, AQSIQ, EAC, TSSA del estruendo d | Sociedades de la clasificación: | LR, RINA, DNV GL, BV |
Alta luz: | Tipo 811 Operated Safety Valve experimental,Piloto Operated Safety Valve de la acción del estallido,DN25 piloto Operated Safety Valve |

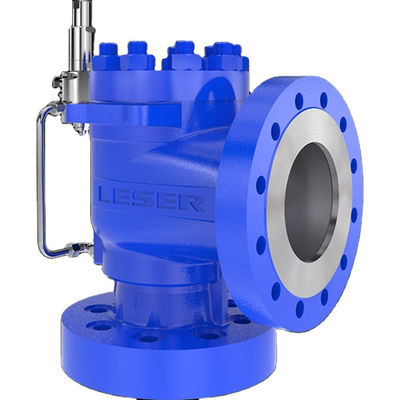

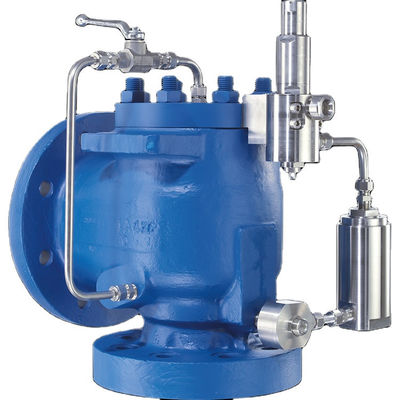

Tipo 811 válvula de la acción del estallido de seguridad actuada piloto de la eficacia alta
Soluciones para la alta eficacia de la planta
Válvulas de seguridad actuadas experimentales
La capacidad más alta del escape de toda la serie
Tirantez hasta que la presión determinada
Presiones de funcionamiento el hasta 96% de la presión determinada
Contrapresiones el hasta 70% de la presión determinada
Impedimento de la expulsión integrado como componente estándar
La tubería integrada previene daño y la congelación
Sistema cargado suplementario
Equipo que permite las características siguientes de la válvula de seguridad:
Tirantez hasta que la presión determinada
Presiones de funcionamiento el hasta 97% de la presión determinada
De pequeñas pérdidas de la deuda media para poner en cortocircuito épocas de apertura
Ajuste de la prueba y de la válvula de función posible durante la operación
Conveniente para todas las temperaturas de los medios
