Lugar de origen:
China
Nombre de la marca:
SCHUNK
Certificación:
Provide
Número de modelo:
PHL 25-045
Éntrenos en contacto con
Especificaciones generales:
- Un golpe por mandíbula:45 mm
- El peso:1.89 kg
- Peso recomendado de la pieza:2.5 kg
- Volumen del cilindro por doble curso:10 cm3
- Duración máxima de los dedos:Las demás:
- Peso máximo permitido por dedo:1 kg
- Clase de protección de la PI:41
- Temperatura ambiente mínima:5 °C
- Temperatura ambiente máxima:90 °C
- Repito la precisión:0.02 mm
El rendimiento:
- Fuerza de cierre:500 N(Con longitud de los dedos de 0 mm:508 N)
- Fuerza de apertura:500 N(Con longitud de los dedos de 0 mm:508 N)
- Horario de cierre:0.15 s
- Horario de apertura:0.15 s
- Momento Mx máximo:29 Nm
- Un momento. Mi máximo:Las demás:
- Momento Mz máximo:33 Nm
- Max. fuerza axial Fz max.:No más de 1000 N
Parámetros de funcionamiento:
- Presión mínima de funcionamiento:2 bar
- Presión máxima de funcionamiento:8 bar
- Presión de funcionamiento nominal:6 bar
Calculación de la fuerza de agarre:La fuerza total de agarre se calcula sumando las fuerzas ejercidas individualmente sobre cada mandíbula.Por favor, vea la ilustración que acompaña.
La longitud de los dedos de la pinza se determinará midiendo desde la superficie de referencia hasta la distancia P, alineada con el eje principal.Esta longitud no debe exceder el máximo definido bajo presión nominal de funcionamiento.Cualquier aumento de la presión por encima de este umbral hace necesaria una reducción de la longitud del dedo, proporcional al aumento de la presión desde el estado nominal.
La precisión de repetición en el contexto de este mecanismo se expresa por la variación de posición observada durante una serie de 100 ciclos ininterrumpidos.
El peso de la pieza de trabajo, adecuada para el agarre de fuerza, se calcula utilizando un coeficiente de fricción estático de 0.1Este cálculo también incorpora un factor de seguridad de 2, proporcionando un margen contra el deslizamiento durante la aceleración debido a la gravedad (g).el peso aceptable de la pieza de trabajo puede ser sustancialmente mayor.
Las duraciones de cierre y apertura aquí indicadas se asocian únicamente a los movimientos de la mandíbula base y no incluyen los incrementos de tiempo relacionados con las variaciones de los dedos de la empuñadora.Elementos de tiempo adicionales, como los tiempos de conmutación de las válvulas, los intervalos de llenado de la manguera y los períodos de reacción del PLC, también están excluidos de estos cálculos y deben tenerse en cuenta durante las estimaciones del tiempo de ciclo.

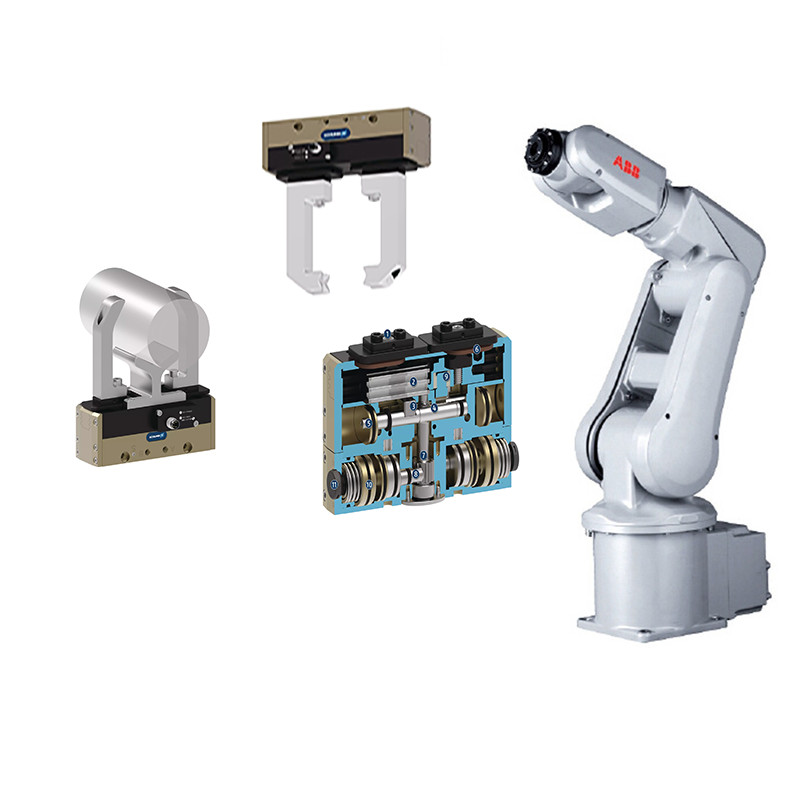

La funcionalidad de este sistema se basa en el principio de funcionamiento de una estructura de doble porta-pistones y piñón.
El cuerpo principal del producto está construido utilizandode aluminio, específicamente mediante una técnica de perfil extrudido, que garantiza durabilidad y acabado de alta calidad.
Las mandíbulas de la base están fabricadas de una robustaDe aleación de aluminioy están acabados con un proceso de anodización, proporcionando una resistencia adicional y una capa protectora contra el desgaste y la corrosión.
Este producto cuenta con unaGuía de perfilessistema que asegure un movimiento suave y preciso necesario para aplicaciones de alto rendimiento.
La accionamiento de este producto esde tipo neumáticocon motor y que requiere aire comprimido filtrado, conforme a la norma ISO 8573-1:2010 con una especificación de clase de pureza de [7:4El número de personas afectadas
Un proyecto integral24 meses de garantíaSe trata de un producto que ofrece tranquilidad y un servicio fiable durante un período prolongado.
Al comprar, el paquete incluirácon una longitud de más de 20 mm, pero no superior a 50 mm, y detalladoinstrucciones de montajeAdemás, el manual de operación junto con una declaración de incorporación se puede acceder fácilmente en línea para su conveniencia.
El dispositivo puede estar equipado con una unidad mecánica de mantenimiento de la fuerza de agarre o con una válvula de mantenimiento de la presión, identificada como la válvula de retención de presión.El SDV-PLa Comisión ha adoptado una serie de medidas para garantizar la compatibilidad de las versiones con el mercado común, garantizando un rendimiento constante en diversas condiciones.

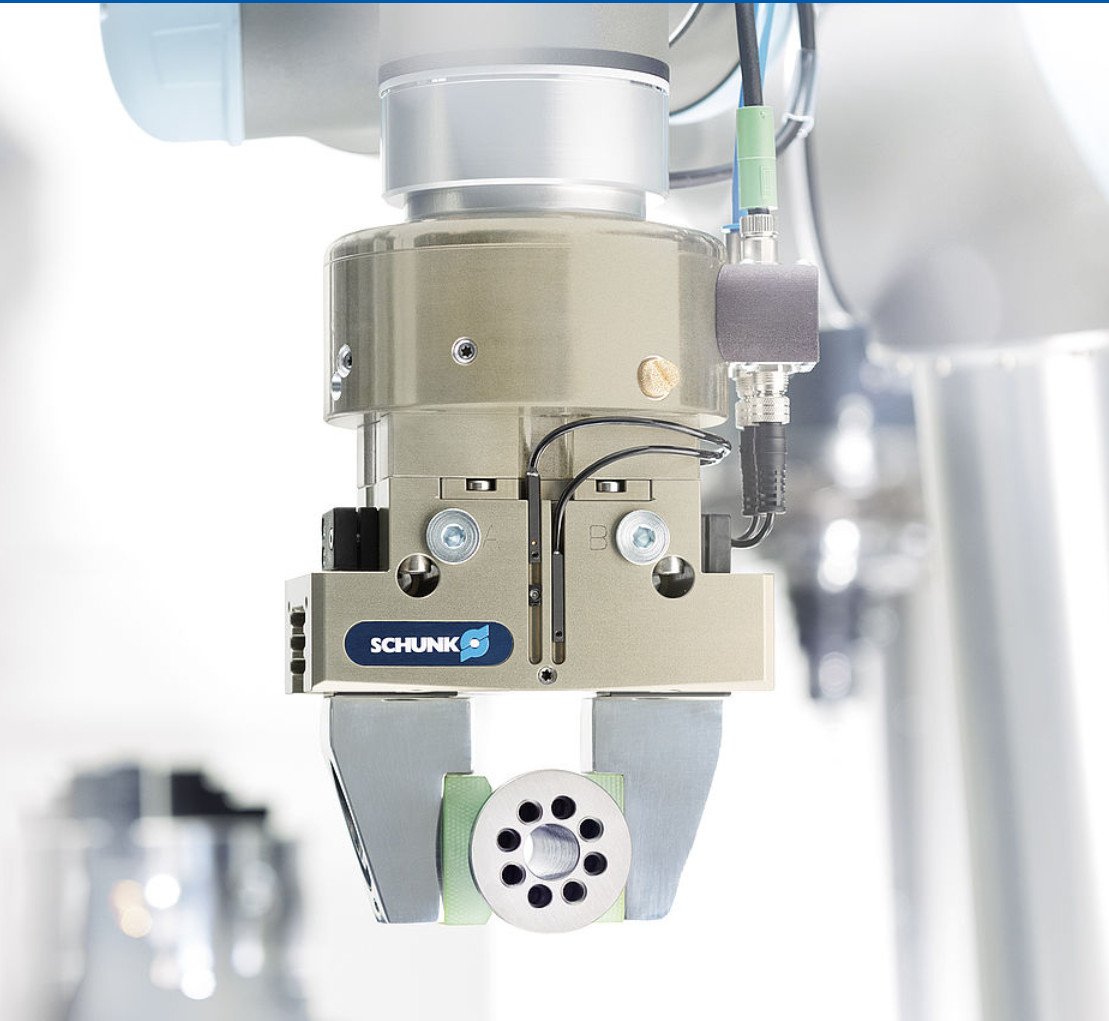

El brazo robótico SCHUNK PHL 25-045 es un componente esencial diseñado para sistemas de agarre sofisticados en diversos entornos industriales.Cuenta con un diseño robusto certificado para cumplir con estándares rigurosos, garantizando fiabilidad y durabilidad en entornos exigentes.el modelo PHL 25-045 se integra perfectamente en una amplia gama de piezas de equipos industriales.
Diseñado para una cantidad mínima de pedido de uno y con un precio de $ 2600, este sistema de pinzas es accesible para operaciones a pequeña y gran escala.El paquete estándar garantiza que el producto llegue a salvo y esté listo para su uso inmediatoCon un plazo de entrega oportuno y términos de pago flexibles a través de T/T o Link, SCHUNK ofrece conveniencia y eficiencia a sus clientes.La capacidad de suministro de estas piezas del brazo robótico es suficiente para satisfacer las demandas de varias industrias, asegurando que las operaciones puedan escalarse sin preocuparse por la disponibilidad de piezas.
El PHL 25-045 tiene un Ocv de 63,7 V y un intervalo de limpieza variable, que es crucial para mantener el rendimiento y la longevidad del sistema de pinzas.Su clasificación de protección IP65 significa que el producto está bien protegido contra la entrada de polvo y los chorros de agua de baja presión desde cualquier dirección, por lo que es adecuado para su uso en ambientes industriales adversos.Estas características hacen del SCHUNK PHL 25-045 una parte integral de cualquier sistema automatizado o semiautomático que requiera capacidades de agarre fiables y precisas.
Las ocasiones y escenarios de aplicación de la SCHUNK PHL 25-045 incluyen líneas de montaje automatizadas, servicio de máquinas, manipulación de materiales y envasado en sectores como la fabricación de automóviles,electrónicaSu adaptabilidad y precisión la convierten en un componente invaluable de cualquier inventario de piezas de equipos industriales.mejora de la eficiencia y eficacia de los sistemas de agarre en una multitud de configuraciones operativas.
Ya sea para un pequeño taller o una gran planta de producción, el SCHUNK PHL 25-045 proporciona el rendimiento y la fiabilidad que las industrias modernas exigen.Con su amplia capacidad de suministro y su compromiso con la calidad, SCHUNK asegura que sus sistemas de agarre sigan siendo la mejor opción para las empresas que buscan optimizar sus operaciones con piezas de equipos industriales superiores.
Nombre de la marca:- ¿Qué es eso?
Número del modelo:PHL 25-045
El lugar de origen:China.
Certificación:Proporcionar
Cantidad mínima de pedido:1
Precio:$2600
Detalles del envase:Paquete estándar
Tiempo de entrega:Es oportuno.
Condiciones de pago:T/T, enlace
Capacidad de suministro:Ya es suficiente.
Trazo por mandíbula:45 mm
Intervalo de limpieza:Variable
Fuerza de apertura:500 N
Modelo:PHL 25-045
Tipo de producto:El robot agarrador

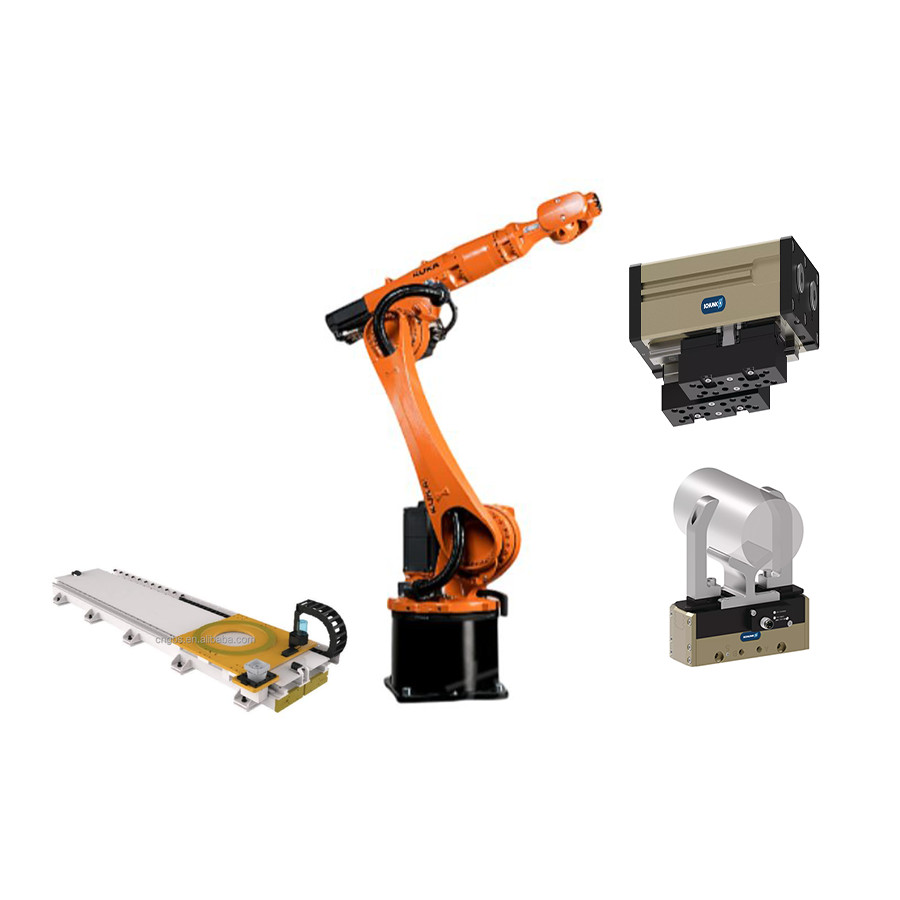

Nuestra pinza robótica es compatible con varios tipos de sistemas robóticos, incluyendoBrazo del robot de montaje,Brazo robótico chino, yBrazo robótico ABBEs un componente versátil diseñado para precisión y fiabilidad.
Nuestro producto de piezas de brazo robótico viene con soporte técnico y servicios integrales para garantizar su satisfacción y el rendimiento óptimo de su brazo robótico.Nuestro apoyo incluye documentación detallada del producto, una robusta sección de preguntas frecuentes en nuestro sitio web, y acceso a actualizaciones de firmware y herramientas de software para fines de programación y diagnóstico.También proporcionamos consejos de mantenimiento y mejores prácticas para el cuidado de los componentes de su brazo robótico. Tenga en cuenta que los servicios de soporte técnico directo se proporcionan durante el horario comercial estándar y pueden variar según la región.Nuestro equipo dedicado de expertos técnicos está listo para ayudarle con una guía paso a pasoConsulte nuestro sitio web para obtener más recursos y material de apoyo.
Embalaje del producto para piezas de brazo robótico:
Todos los componentes de las piezas del brazo robótico están firmemente encerrados en inserciones de espuma de protección personalizadas para garantizar la estabilidad durante el transporte.Cada parte está envuelta individualmente en un material antiestático para evitar daños por descarga electrostáticaEl embalaje exterior consiste en una caja de cartón corrugado duradero, etiquetada con el nombre del producto, los números de piezas y un código de barras escaneable para una fácil identificación y gestión del inventario.
Instrucciones de envío de las piezas de los brazos de los robots:
Las piezas del brazo robótico empaquetadas serán enviadas en una caja de cartón corrugado sellada con pegatinas de manejo frágiles en todos los lados para alertar a los mensajeros del contenido delicado.La caja estará bien sellada con cinta adhesiva para evitar que se abra durante el tránsitoSe adjuntará a la parte exterior una ficha de embalaje detallada en una bolsa a prueba de agua, en la que figurarán todos los componentes incluidos y sus cantidades respectivas.El envío se realizará a través de un proveedor de logística de confianza con cobertura de seguro para el valor total del contenido., y la información de seguimiento se proporcionará al envío.
