Lugar de origen:
China
Nombre de la marca:
SCHUNK
Certificación:
Provide
Número de modelo:
PHL 25-045
Éntrenos en contacto con
Cada mandíbula puede moverse 45 mm por golpe. El dispositivo ofrece una fuerza de cierre y apertura constante de 500 N, que aumenta ligeramente a 508 N cuando no se extienden dedos.
La unidad tiene un peso de 1,89 kg y puede soportar un peso máximo recomendado de 2,5 kg de pieza de trabajo.Permite una longitud máxima de los dedos de 200 mm y puede soportar un peso de hasta 1 kg por dedo.
El volumen del cilindro por doble carrera es de 107 cm3 y la presión de funcionamiento oscila entre un mínimo de 2 bar y un máximo de 8 bar, con una presión nominal óptima de 6 bar.
Tanto los tiempos de cierre como de apertura son rápidos, tomando sólo 0,15 segundos cada uno.
Con una clase de protección IP de 41, funciona adecuadamente en temperaturas ambientales que van desde 5°C hasta un máximo de 90°C.
La fuerza axial máxima (Fz max.) a la que puede soportar el dispositivo es de 1000 N. También puede soportar un par significativo de hasta 29 Nm en el eje Mx, 120 Nm en el eje My,y 33 Nm en el eje Mz.
Elfuerza de agarreSe refiere a la fuerza colectiva ejercida por cada mandíbula individual mientras sostiene un objeto a una distancia especificada, denotada comoP(ver ilustración adjunta para mayor aclaración).
Ellongitud del dedoes la distancia desde la superficie de referencia predefinida hasta el eje principal, identificada como distanciaPEsta medida muestra el límite superior de longitud de los dedos posible a la presión de funcionamiento estándar.Es esencial reducir la longitud del dedo en una proporción compatible con la presión de funcionamiento nominal..
Precisión de repeticiónse caracteriza por la consistencia del posicionamiento final en una secuencia de 100 ciclos ininterrumpidos.
Elpeso de la pieza de trabajoes la masa determinada que puede manejarse con seguridad mediante agarre de fuerza, que incorpora un coeficiente de fricción estático de 0,1 e incorpora un factor de seguridad de 2.Este cálculo está destinado a evitar el deslizamiento durante la aceleración equivalente a la aceleración gravitacionalGCuando se emplean técnicas de ajuste de forma o de agarre de captura, el peso admisible de la pieza de trabajo aumenta notablemente.
Horarios de cierre y aperturaIndican las duraciones necesarias para que las mandíbulas de la base del dispositivo de agarre se cierren y abran, excluyendo las duraciones adicionales, como las de conmutación de válvulas, llenado de mangueras y respuesta del PLC.Dichos períodos deben tenerse debidamente en cuenta durante el cálculo de los tiempos de ciclo globales..
El marco operativo del dispositivo se basa en laPrincipio de doble portapisto y piñón.
La construcción principal de la carcasa se compone de aluminio, utilizando específicamente un perfil extrudido para garantizar la robustez y la durabilidad.
La mandíbula base está hecha de una aleación de aluminio de alta calidad. Este material se trata con un proceso de anodización para mejorar sus propiedades superficiales, como la resistencia al desgaste y la corrosión.
El dispositivo utiliza una guía de rieles perfilada para facilitar movimientos accionados precisos y suaves, lo que contribuye a la fiabilidad y precisión del sistema.
El mecanismo de accionamiento funciona neumáticamente y requiere aire comprimido filtrado que cumpla con las normas ISO 8573-1:2010, específicamente con niveles de limpieza de 7:4:4.
Una garantía integral cubre el producto durante un período de 24 meses, proporcionando a los clientes seguridad y soporte.

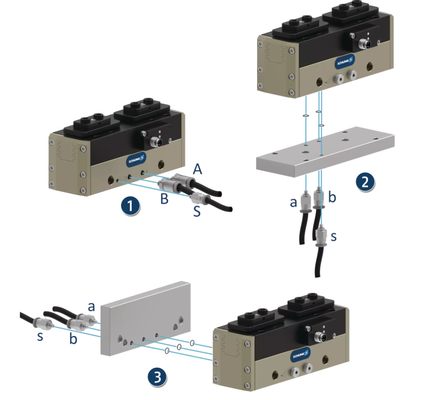

La compra incluye las mangas de centro y los anillos O necesarios para la conexión directa.y un manual de funcionamiento que incluye una declaración de constitución es fácilmente accesible en línea para obtener más orientación.
Las opciones de mejora incluyen una versión que viene con un dispositivo mecánico de mantenimiento de la fuerza de agarre.una válvula de mantenimiento de la presión SDV-P está disponible para garantizar un rendimiento constante.

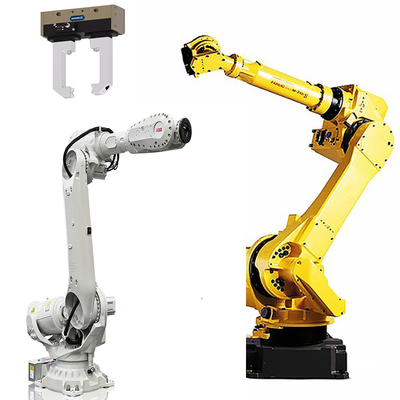

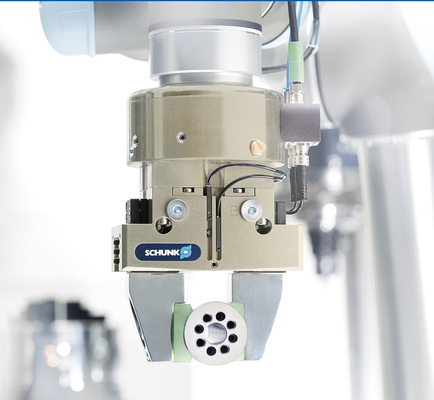

El brazo robótico SCHUNK PHL 25-045 es un componente excepcional en el mundo de las piezas de equipos industriales, diseñado para mejorar la precisión y la eficiencia de los sistemas automatizados.Como ejemplo de una agarradora robótica de alta calidad, este producto cuenta con una serie de características que lo hacen adecuado para diversas ocasiones y escenarios de aplicación.se destaca como una adición significativa a cualquier inventario de piezas de robots industriales.
Fabricado con la precisión y durabilidad esperadas de una marca con la reputación de SCHUNK, el modelo PHL 25-045 proviene de China, lo que garantiza una mezcla de tecnología avanzada y rentabilidad.El sistema de pinzas robóticas ha sido meticulosamente probado y ha obtenido certificación para garantizar su rendimiento y seguridad en una multitud de entornos industrialesCon una cantidad mínima de pedido de una sola unidad y un precio competitivo de $2600, el SCHUNK PHL 25-045 es accesible tanto para aplicaciones a pequeña escala como para sistemas más grandes y complejos.
Los detalles del embalaje hacen hincapié en el cuidado y la atención prestados al producto, asegurando que llegue en perfectas condiciones con un embalaje estándar que protege la integridad de la pinza durante el transporte.Los clientes pueden esperar tiempos de entrega puntuales, y con términos de pago convenientes como T / T y Link, el proceso de adquisición es sencillo y sin complicaciones.El compromiso de suministro de SCHUNK se refleja en la amplia disponibilidad del PHL 25-045, listo para satisfacer las demandas de diversas industrias.
Diseñado para funcionar a una temperatura ambiente máxima de 90 °C y con un nivel de protección de IP23S, el SCHUNK PHL 25-045 es adecuado para entornos industriales exigentes.Su impresionante fuerza de apertura de 500 N garantiza que pueda realizar una amplia gama de tareas con facilidad, lo que lo convierte en una opción ideal para aplicaciones que requieren una manipulación precisa y capacidades de agarre firme.La clasificación del producto como sistema de pinzas subraya su función especializada en automatización y robótica.
El intervalo de limpieza para el SCHUNK PHL 25-045 es variable, lo que permite programas de mantenimiento flexibles que se pueden adaptar a las demandas operativas específicas de diferentes aplicaciones.Esta característica asegura que la parte del brazo robótico permanezca en condiciones óptimas, contribuyendo a la longevidad y fiabilidad de todo el sistema automatizado al que sirve.
Ya sea integrado en líneas de fabricación, estaciones de envasado o procesos de ensamblaje,El SCHUNK PHL 25-045 es la encarnación de un componente versátil e indispensable en el ámbito de las piezas de robots industrialesEs una inversión que promete mejorar la productividad, la precisión y el rendimiento general de cualquier sistema robótico del que se convierta en parte.
Nombre de la marca:- ¿Qué es eso?
Número del modelo:PHL 25-045
El lugar de origen:China.
Certificación:Proporcionar
Cantidad mínima de pedido:1
Precio:$2600
Detalles del envase:paquete estándar
Tiempo de entrega:a tiempo
Condiciones de pago:T/T, L/C
Capacidad de suministro:Ya es suficiente.
Adjustabilidad del paso:No
Fuerza de cierre:500 N
Marca:- ¿Qué es eso?
Temperatura ambiente máxima:90 °C
Modelo:PHL 25-045
Mejore su brazo robótico de montaje con nuestro agarre robótico SCHUNK, una parte vital del cuerpo para la precisión y la durabilidad.el modelo PHL 25-045 es un testimonio de nuestro compromiso con la calidad y la funcionalidad.
Gracias por elegir nuestras piezas de brazo robótico para sus necesidades de automatización.Nos dedicamos a proporcionarle un soporte técnico completo y servicios para garantizar su satisfacción y el rendimiento óptimo de su brazo robótico.
Si se encuentra con algún problema o tiene preguntas con respecto a la instalación, operación o mantenimiento de nuestras piezas de brazo robótico, nuestro equipo de soporte técnico experto está disponible para ayudarle.Ofrecemos orientación para solucionar problemas, asesoramiento técnico y soluciones a problemas comunes para ayudarle a minimizar el tiempo de inactividad y mantener la productividad.
Para un apoyo más profundo, ofrecemos una serie de servicios que incluyen:
Nuestro compromiso con la excelencia del servicio asegura que nuestro apoyo se extienda más allá de la compra inicial.contratos de servicios, y el acceso a nuestra base de conocimientos y documentación.
También alentamos a los clientes a proporcionar comentarios y compartir sus experiencias con nuestros productos.Sus ideas son invaluables para nosotros a medida que mejoramos continuamente nuestros servicios de apoyo y desarrollamos productos innovadores que satisfagan sus necesidades en evolución.
Para obtener más información, consulte la documentación proporcionada con su producto o visite nuestro sitio web para obtener recursos adicionales.Nuestro objetivo es proporcionarle un soporte confiable para mantener sus sistemas robóticos funcionando al máximo rendimiento.

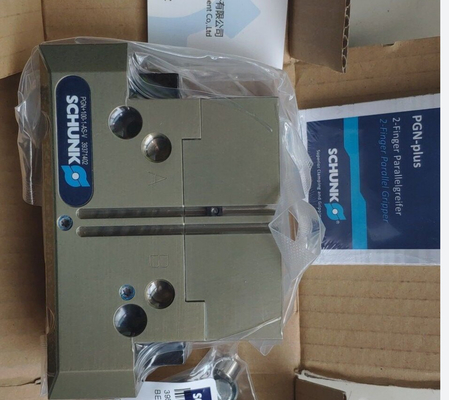

Embalaje del producto para piezas de brazo robótico:
Todos los componentes individuales de las piezas del brazo robótico están asegurados en inserciones de espuma personalizadas para garantizar la estabilidad durante el transporte.La espuma está encerrada en una caja de cartón resistente diseñada para soportar condiciones de envío estándarCada caja está sellada con cinta adhesiva y claramente etiquetada con el contenido y las instrucciones de manipulación.
Envío de piezas de brazos robóticos:
Las piezas del brazo robótico envasadas se envían en una caja de cartón reforzada, con relleno adicional para absorber cualquier impacto durante el transporte.La caja está atada para mayor seguridad y etiquetada con la información de envío apropiadaUtilizamos servicios de mensajería confiables para garantizar la entrega oportuna y segura al destino especificado por el cliente.
