Usos:
• Alivio termal • Aire/compresores y bombas de gas • Gases y plantas técnicos del CO2 • Terminales d
Entrada nominal del diámetro - hilo:
el 1/2” - 1 1/2” | el 1/2” - 1 1/2”
Entrada nominal del diámetro - reborde:
DN 15 - DN 25 | el 1/2” - 1"
₀ real del diámetro d del orificio:
9 - 17,5 milímetros | 0,354 - 0,689 adentro
Área real del orificio un ₀:
63.6 - 241 milímetros de ² | 0,099 - 0,374 en ²
Presión:
0.2 - barra 250 | 2,9 - 3626 psig
Entrada del grado del reborde:
PN 40 - PN 400 | CL150 - CL2500
Temperatura (de acuerdo con el EN del estruendo):
°C -273 a 450 | °F -459 a 842
Temperatur (nach ASME):
°C -196 a 450 | °F -321 a 842
Cuerpo material del mercado:
1,0619, 1,4408, 0,7043 | SA 216 WCB, SA 351 CF8M, Duktil GR. 60-40-18
Cuerpo material de la entrada:
1,4104, 1,4404 | SA 479 430, SA 479 316L
Conexión de la válvula:
CRNA del hilo. al estruendo ISO 228-1, ISO 7-1/BS 21 o ASME B1.20.1, CRNA del reborde. a EN 1092-1 d
Bramidos materiales (opcional):
Acero inoxidable, elastómero y hastelloy
Tipo de la carga:
Por resorte
Resaltar:
Válvula manorreductora por resorte DN15

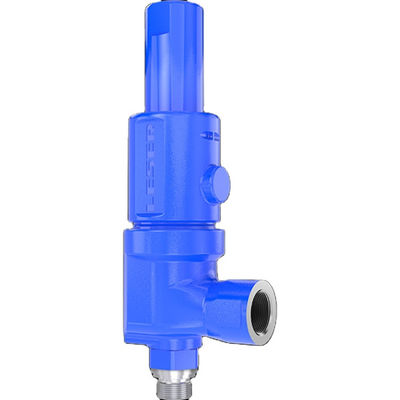

, Tipo 459 válvula de seguridad de la presión
