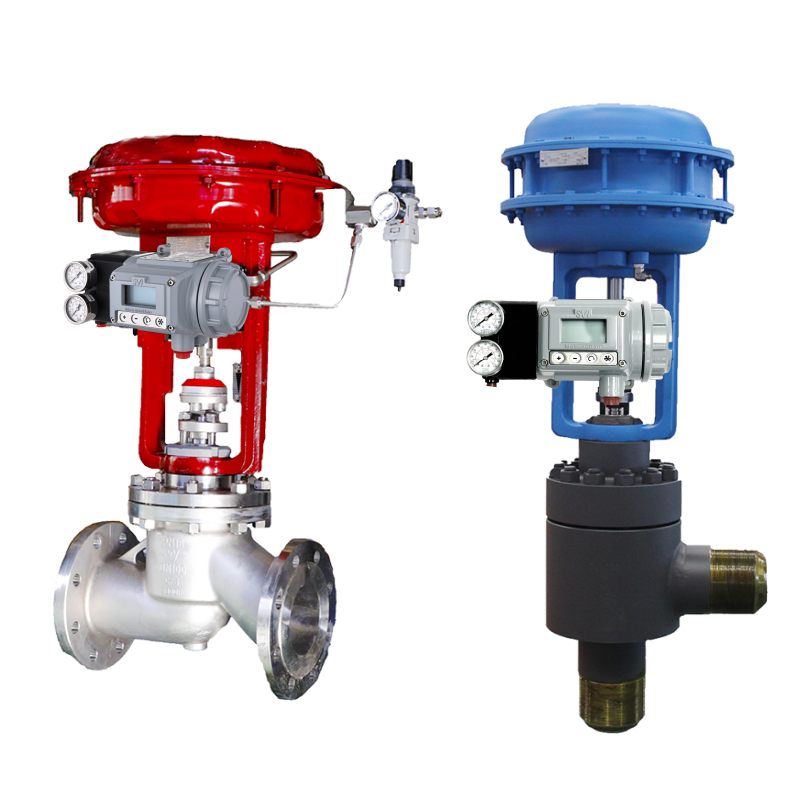

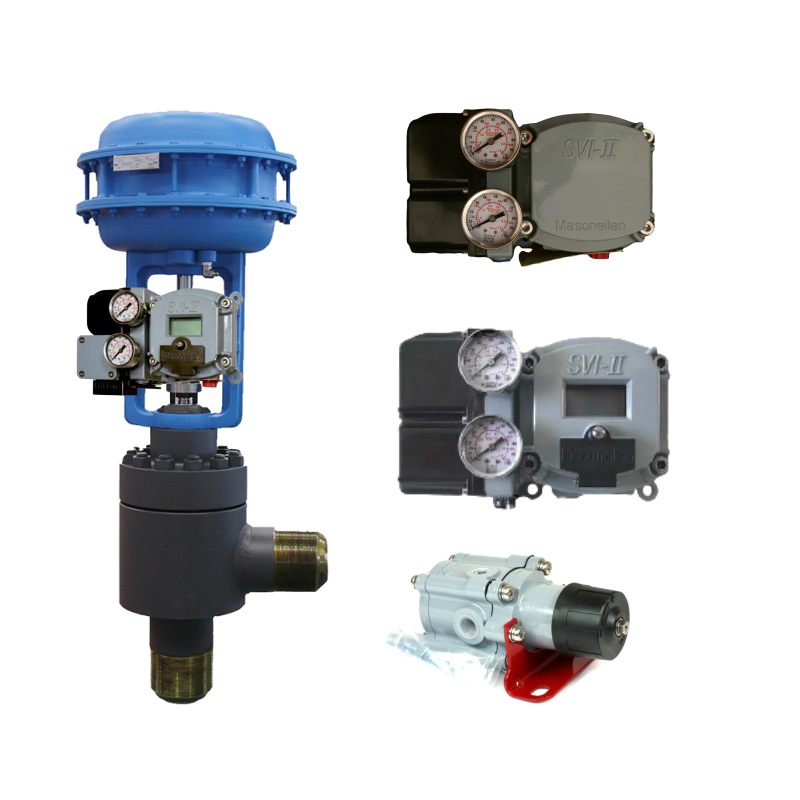

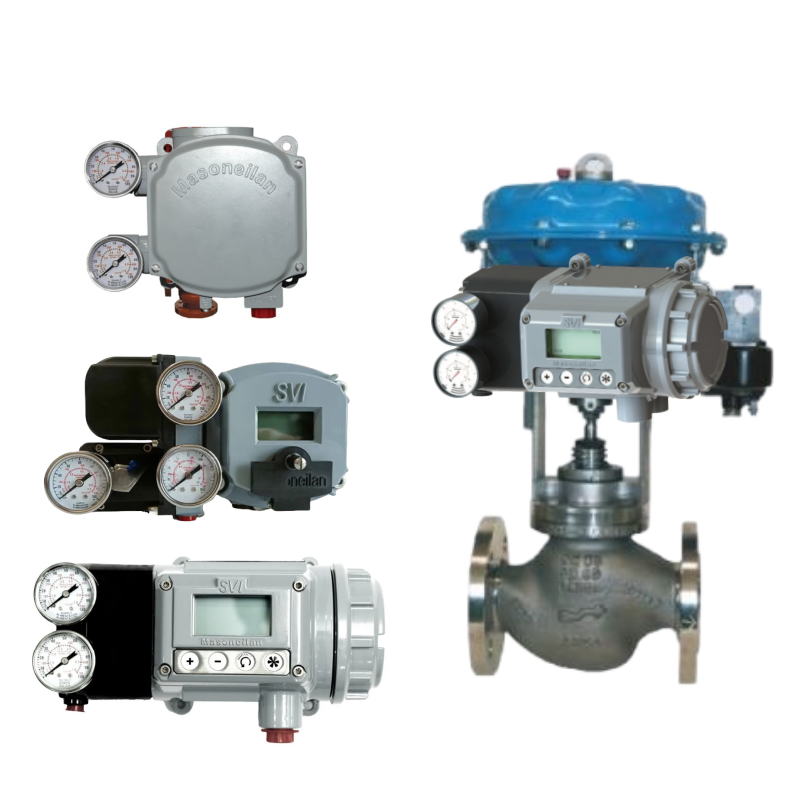

Posicionador inteligente de válvulas Masoneilan SVI2 con válvula china

Masoneilan SVI2 posicionador de válvula inteligente con válvula china

Introducción del producto

El Masoneilan SVI2 es un posicionador inteligente de válvulas de alto rendimiento. Cuando se combina con válvulas chinas, proporciona un control preciso y confiable para aplicaciones industriales.

Especificaciones técnicas

Desempeño

- Histeresis + banda muerta: ± 0,2%
- Repetibilidad: ± 0,2%
- Sensibilidad: ± 0,2%
- Conformidad: ± 0,3%
- Precisión: ±0,5% (típico +0,25%)

Potencia de entrada y señal

- Señales: 4 - 20mA con el protocolo de comunicación HART®
- Fuente de alimentación: tomada de la señal de control 4 - 20mA
- Tensión terminal mínima: 11,2 voltios de corriente continua
- Señales de corriente mínima: 3,6 mA

Condiciones de funcionamiento

- Rango de temperatura de funcionamiento: - 58°F a +185°F (-50°C a +85°C)
- Presión de aire:
- de acción única: 20 a 100 psi (1,4 a 6,9 bar)
- Doble - Acción: 20 - 150 psi (1.4 - 10.3 bar)

- Consumo de aire:
- En un solo acto:
- 30 psi (2,1 bar): 0,22 m cúbicos (8/m)
- 60 psi (4,2 bar): 0,282 m cuadrados (81/m)
- 90 psi (6,3 bares): 0,424 m cuadrados (21/m)

- Doble - Actuación:
- 30 psi (2,1 bar): 0,424 m2 (21/m2)
- 60 psi (4,2 bar): 0,565 m cuadrados (61/m)
- 90 psi (6,3 bares): 0,847 m cuadrados (241/m)
- 120 psi (8,4 bar): 10,6 m cuadrados (301/m2)

Materiales y construcción

- Casas: Casas de aluminio estándar, de acero inoxidable disponibles bajo petición
- Revestimiento: poliuretano gris, conforme a la norma ISO 12944 - 2 Categoría C4

Certificaciones y cumplimiento

- Protocolo HART: soporta el protocolo HART Revisión 5 o 7
- Normas EMC: cumple las normas EN 61000 - 4 - 2, 3, 5, 6, 8 y IEC 8014 - 2, - 3, - 4
- Certificaciones de seguridad: FM, FMA, FIX, IECEx
- Certificaciones regionales: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, Ucraína
- Calificación de protección de las viviendas: NEMA 4X/IP66
- Marcado CE: cumple las secciones 2 - 3 de la EC6I508 para la autoconformidad SIL2

Diagnóstico y características

- Cinco sensores de presión: para monitoreo y diagnóstico
- Número de golpes: registra el número total de golpes de válvula
- Tiempo de funcionamiento de la válvula: tiempo de registro dedicado a abrir, cerrar y cerrar posiciones cerradas
- Firma de válvula de control fuera de línea: admite la firma de válvula de control fuera de línea utilizando VarVue Suite o Advanced DTM
- Monitoreo de fricción en línea: Monitorea la fricción en línea a través de Valve Aware
- Diagnóstico actualizable: campo - nivel de diagnóstico actualizable basado en los requisitos del usuario

Comunicación y resultados

- Transmisor de posición: 4 - 20mA, de doble bucle de alambre, con tensión estándar de 10 - 24 Vdc
- Contactos digitales configurables: dos interruptores de estado sólido configurables e incorporados aislados, 30 Vdc, 1A

Rango de movimiento del actuador

- Movimiento lineal: de 0,25 pulgadas (6,4 mm) a 6 pulgadas (montaje estándar); más de 6 pulgadas (150 mm) requiere un montaje extendido
- Movimiento rotativo: 18 - 140 grados
- Resolución del sensor de golpes: 0,0015%

Características

- Diseño universal: adecuado tanto para aplicaciones de válvulas lineales como rotativas
- Sensor de posición sin contacto: tecnología probada de sensor de posición sin contacto
- Display y controles locales: LCD externo y botones de presión para una fácil operación en el sitio
- Asistente de configuración: puesta en marcha rápida y fácil con Asistente de configuración
- Diagnóstico fuera de línea y en línea: funciones de diagnóstico integrales tanto para condiciones fuera de línea como en línea
- Dos interruptores configurables: dos conmutadores configurables e integrados en estado sólido aislados
- Comunicación HART: admite el protocolo de comunicación HART para su integración con varios sistemas de control
- Vivienda duradera: vivienda robusta hecha de aluminio anodizado

Aplicaciones

Esta combinación se utiliza ampliamente en industrias como el petróleo y el gas, la generación de energía, la refinación, la petroquímica, el petróleo y el gas intermedio, el petróleo y el gas ascendente, etc.Es adecuado para diversas aplicaciones, incluyendo generadores de turbinas de vapor, condensadores, torres de refrigeración, edificios de reactores, edificios de turbinas, instalaciones de reactores y BOP, turbinas de vapor, turbinas de gas, generadores de vapor de recuperación de calor, balance de la planta, destilación,Procesamiento hidráulico, reformado, agrietamiento, mezcla secundaria, amortiguamiento y fraccionamiento, compresión de gas de carga, separación, operaciones de integridad de tuberías, deshidratación, refrigeración, licuefacción, carga y transporte,regasificación, deshidratación/tratamiento auxiliares, compresión, etc.

Beneficios

- Puesta en marcha más rápida: la puesta en marcha rápida reduce los tiempos de inactividad y mejora la eficiencia
- Posicionamiento preciso: asegura el posicionamiento preciso de las válvulas para un control óptimo del proceso
- Comunicación bidireccional: facilita la configuración y el seguimiento locales o remotos
- Integración con sistemas de control: Compatible con muchos sistemas de control y software de gestión de activos
- Rendimiento optimizado: ofrece un control de válvula de alto rendimiento independientemente del tamaño del actuador.
