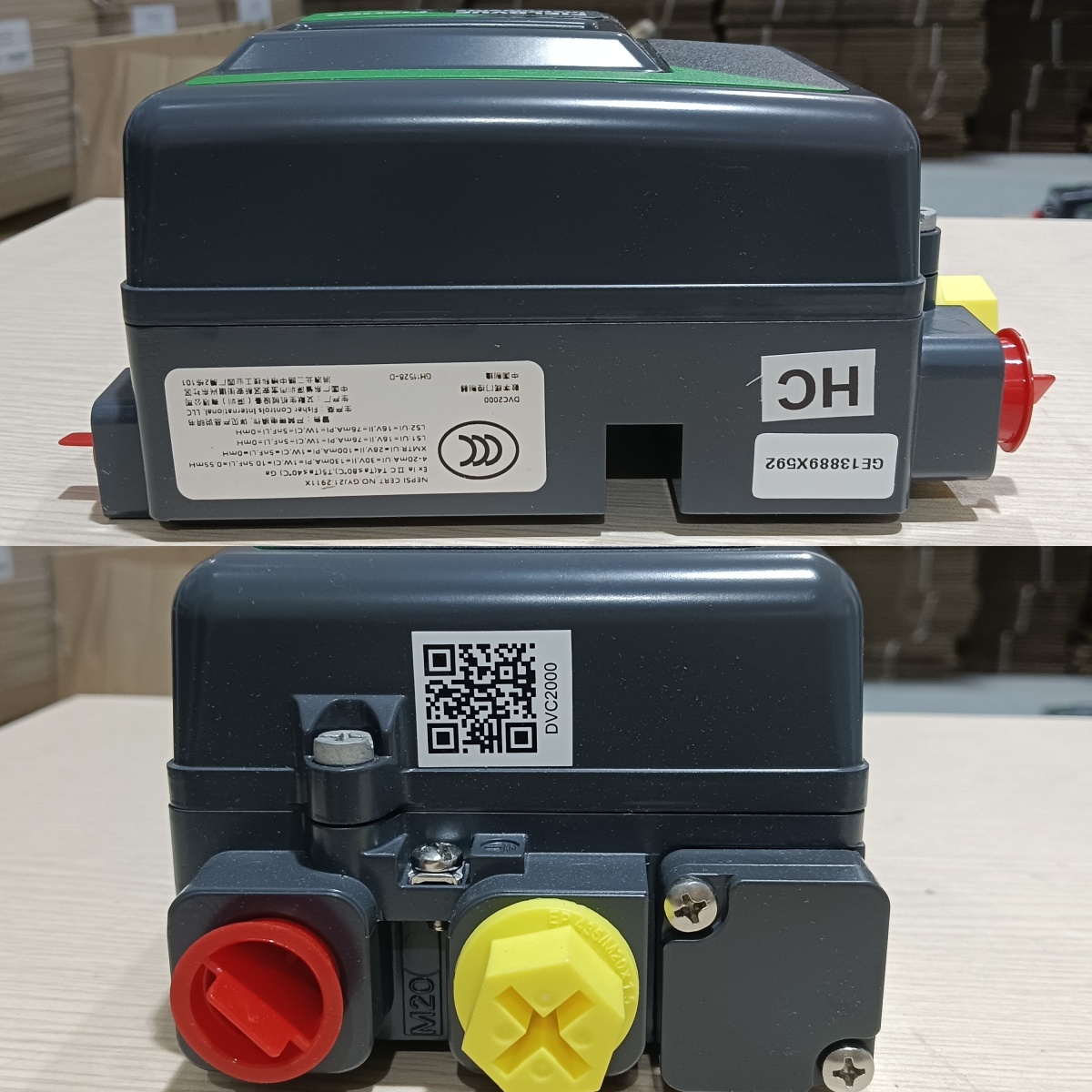

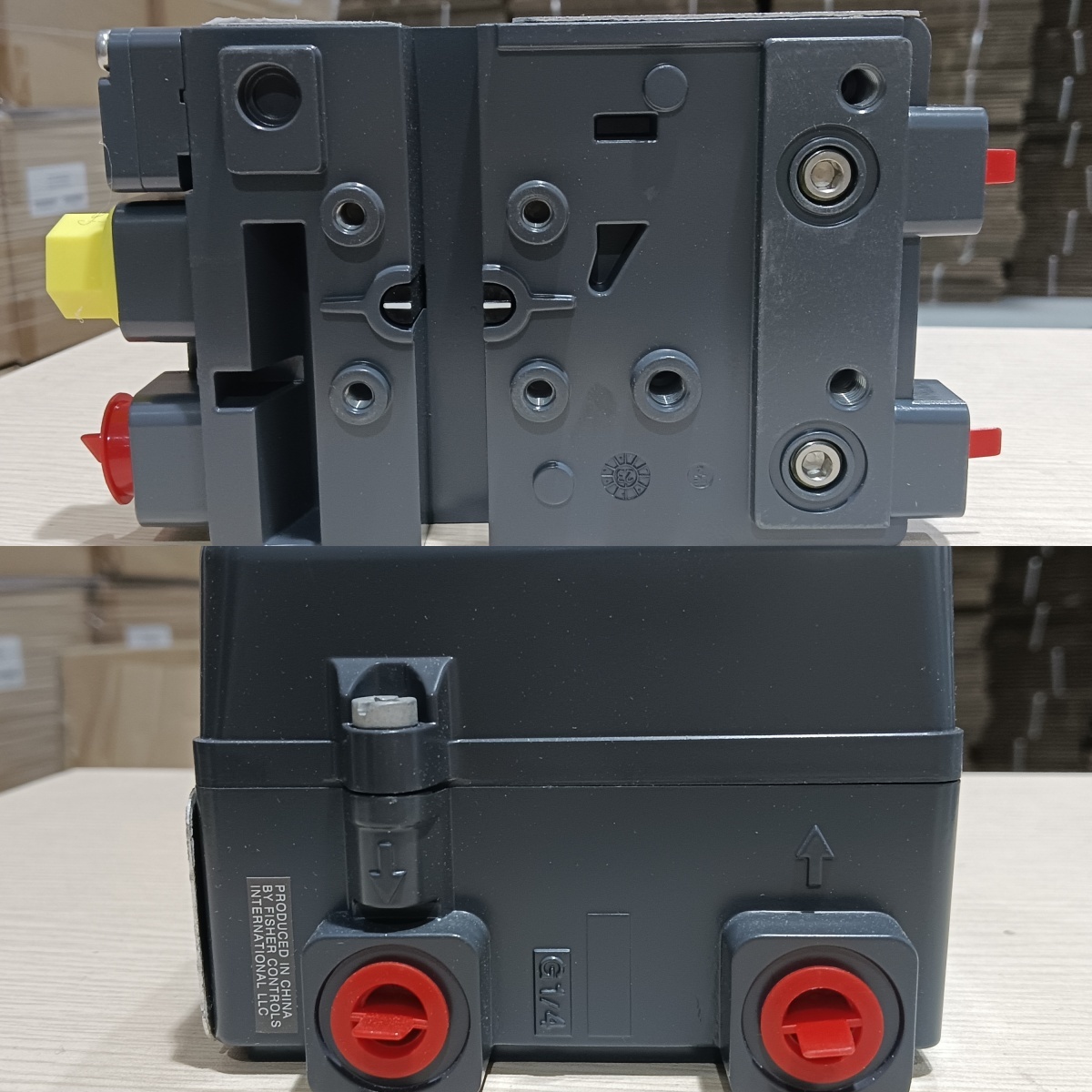

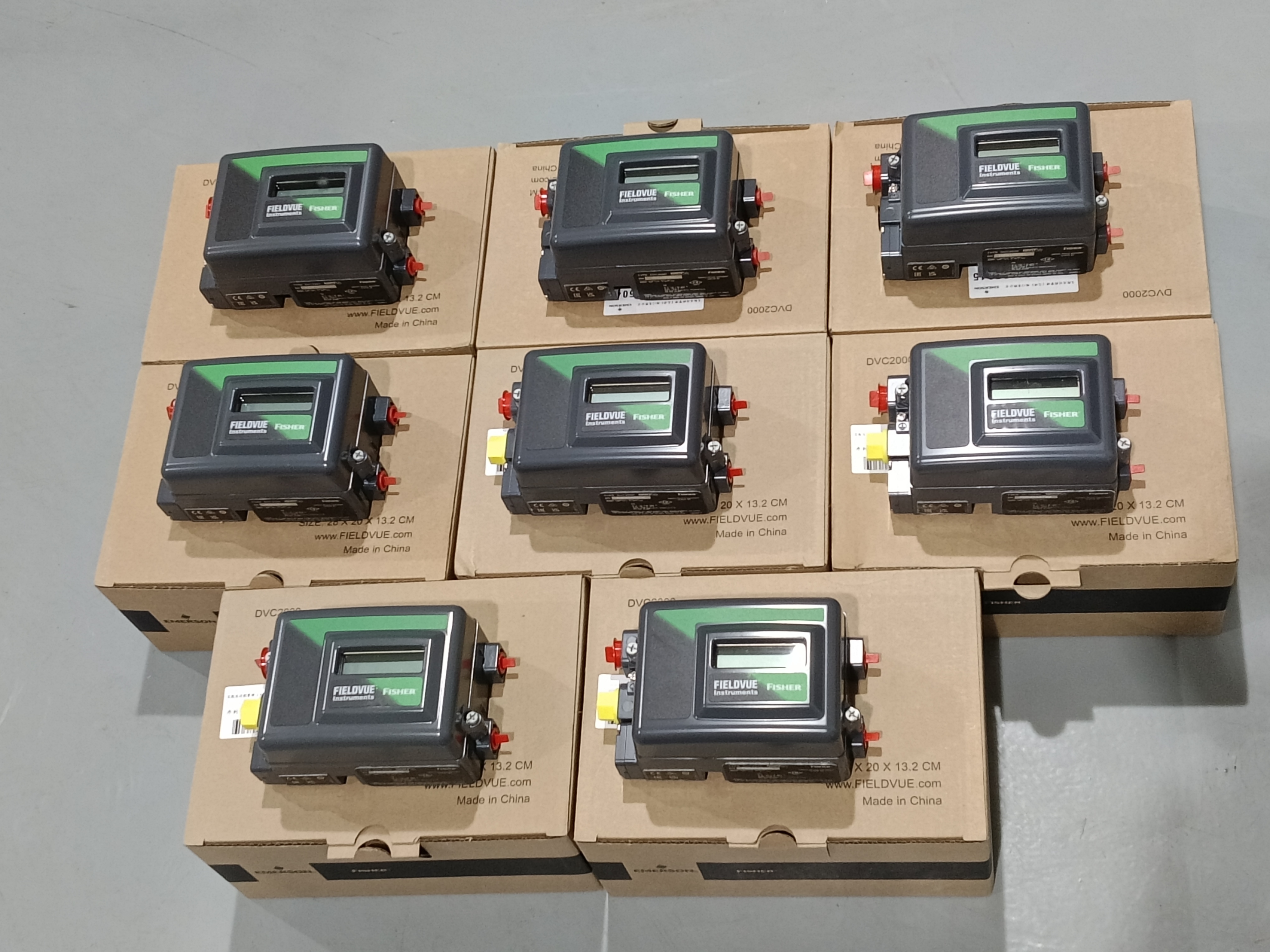

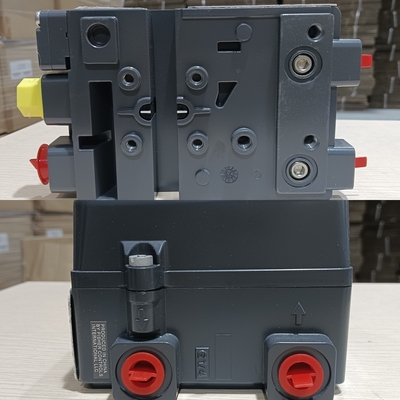

Posicionador de válvula DVC2000 Fisher 4-20mA HART 20-100 Psi

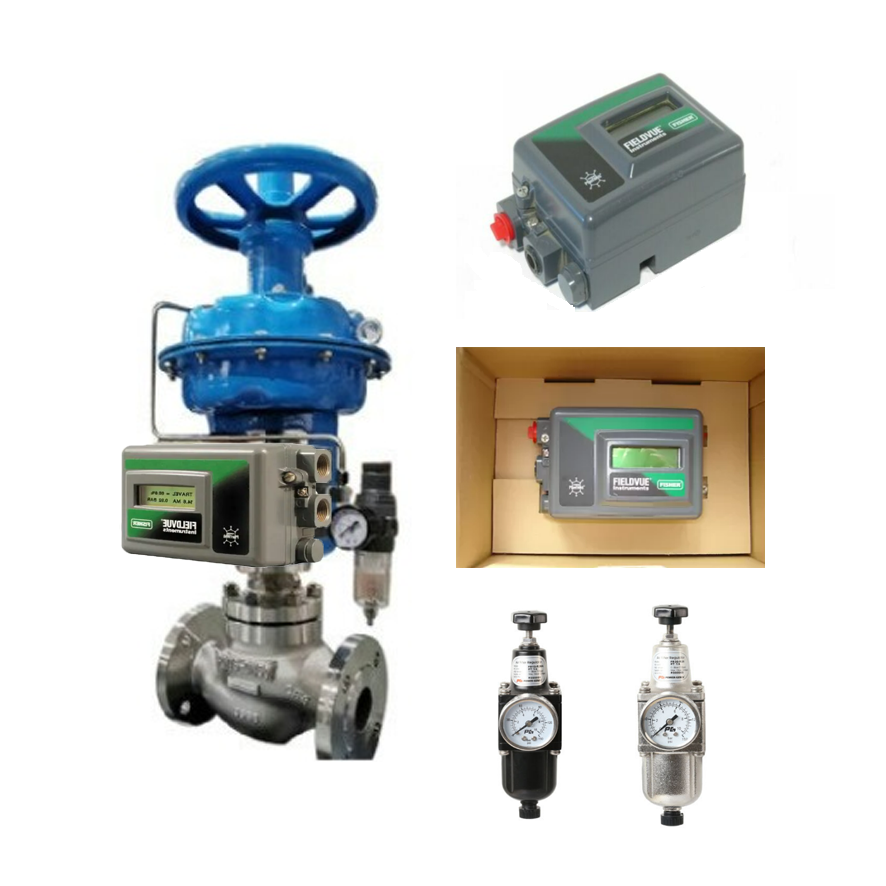

El controlador de válvula digital FIELDVUE DVC2000 es fácil de usar, compacto y está diseñado para un montaje sencillo. Convierte una señal de entrada de 4-20 mA en una señal de salida neumática, que alimenta el actuador de la válvula de control. La configuración del instrumento se realiza con un botón pulsador y una interfaz de pantalla de cristal líquido (LCD) incluidas. La interfaz admite varios idiomas, disponibles en dos opciones de paquetes de idiomas. El DVC2000 utiliza un diseño de posicionador de dos etapas. La etapa de preamplificador proporciona una alta ganancia estática para responder a pequeños cambios en la señal de entrada. La etapa de amplificador de potencia suministra el volumen de aire adecuado al actuador, combinando un rendimiento dinámico superior con un consumo mínimo de aire en estado estacionario.

Principio de funcionamiento El DVC2000 (figuras 1 y 2) recibe un punto de ajuste de 4-20 mA y posiciona la válvula aumentando o disminuyendo la salida de aire a un actuador. La señal de entrada proporciona energía eléctrica y el punto de ajuste simultáneamente. La señal de 4-20 mA se enruta a los terminales a través de un par de cables trenzados. La placa base de la unidad contiene un microprocesador que ejecuta continuamente un algoritmo de control digital. Este algoritmo produce una "señal de accionamiento" al convertidor I/P. El conjunto del convertidor I/P (o preamplificador) está conectado a la presión de suministro y convierte la "señal de accionamiento" electrónica en una "señal de presión" neumática. Esta señal de presión es la entrada al conjunto del relé neumático. El relé (o amplificador de potencia) también está conectado a la presión de suministro y amplifica la pequeña señal de presión del convertidor I/P en una señal de salida de presión mayor utilizada por el actuador. El cambio en la presión de salida del relé al actuador hace que la válvula se mueva. Hay dos opciones de relé. El relé de baja presión funciona con actuadores que requieren menos de 3.5 bar (50 psi) de aire de suministro. El relé de alta presión funciona con actuadores que requieren de 3.5 a 7.0 bar (50 a 100 psi) de aire de suministro. La posición de la válvula se detecta a través del sistema de retroalimentación sin varillaje. El sensor de recorrido está conectado eléctricamente a la placa de circuito impreso para proporcionar una señal de retroalimentación de recorrido utilizada en el algoritmo de control. La válvula continúa moviéndose hasta que se alcanza la posición correcta.
