Válvula de control Masoneilan 535H-536H con compatibilidad con posicionador SVI

Descripción general
Las Masoneilan 535H (corte desequilibrado) y 536H (corte equilibrado) son una serie de válvulas de control de globo de alto rendimiento, de asiento único, diseñadas para aplicaciones de servicio severo en una amplia gama de industrias, incluyendo petróleo y gas, refinación, petroquímica, generación de energía y procesamiento químico. Como parte de la reconocida Serie 53000 de Masoneilan, estas válvulas están diseñadas para ofrecer un control de fluidos preciso y fiable en condiciones extremas de presión, temperatura y caudal. Están construidas para abordar desafíos como la cavitación, los altos niveles de ruido y el destello, lo que las convierte en una solución de confianza para procesos críticos donde la seguridad, el rendimiento y la longevidad son primordiales.

1. Construcción robusta: Las válvulas 535H/536H presentan un diseño de cuerpo robusto y resistente capaz de soportar altas presiones (Clase ASME 600 a 4500) y temperaturas. Los materiales estándar del cuerpo incluyen acero al carbono, acero inoxidable y aceros aleados, con otros materiales disponibles para adaptarse a servicios corrosivos o erosivos específicos.

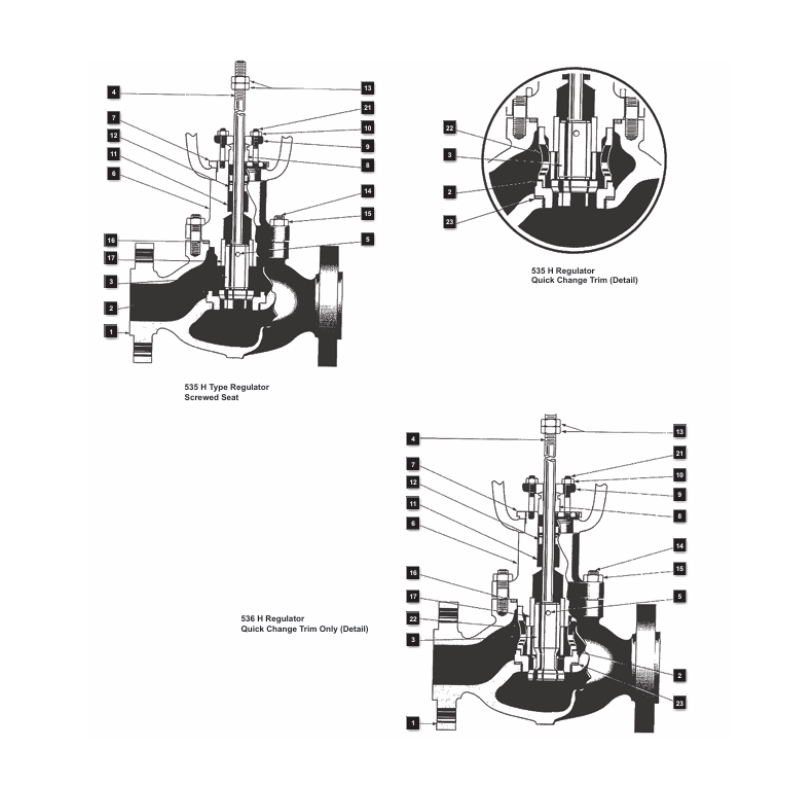

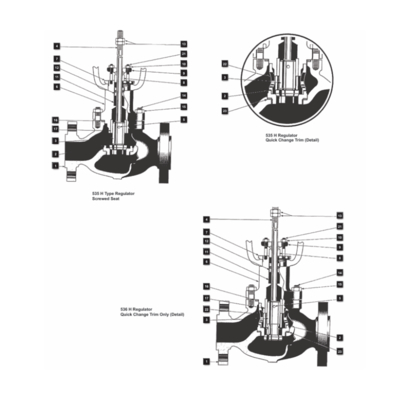

2. Opciones de diseño de corte (el diferenciador principal):

   • 535H (Corte desequilibrado): Este diseño se elige típicamente para caídas de presión menos severas. El obturador y el asiento están diseñados para un cierre hermético (Clase ANSI IV, V o VI). Como la presión del proceso actúa sobre toda la parte inferior del obturador, crea una fuerza ascendente neta, lo que requiere un actuador más grande para el posicionamiento.

   • 536H (Corte equilibrado): Este es el diseño clave para aplicaciones de caída de alta presión. Incorpora un obturador con orificios y anillos de sellado para ecualizar la presión por encima y por debajo de la guía del obturador. Este equilibrio reduce drásticamente las fuerzas dinámicas netas que actúan sobre el vástago de la válvula, lo que permite el uso de un actuador más pequeño y económico y proporciona una mayor estabilidad y control.

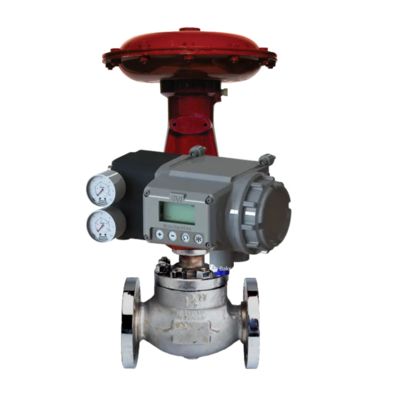

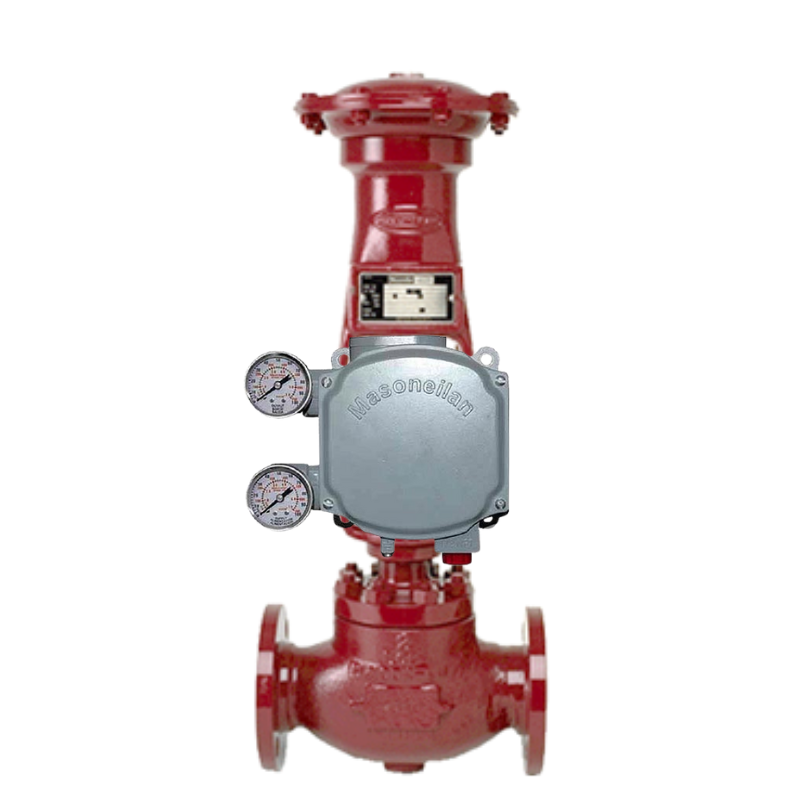

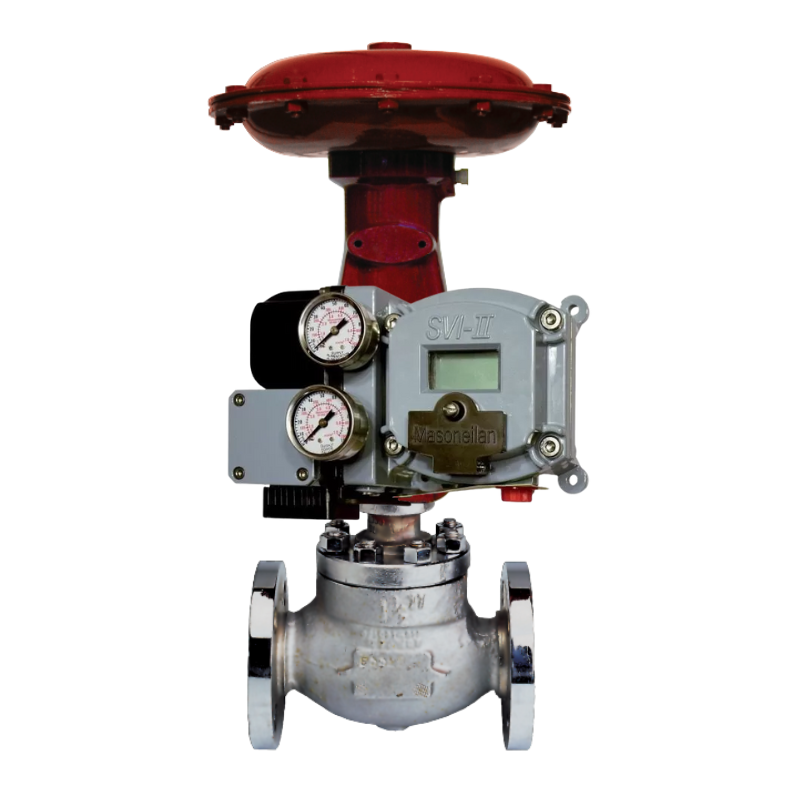

3. SVI™ (Interfaz de válvula inteligente) Posicionador digital listo: Aunque a menudo se suministra con actuadores neumáticos, el diseño 535H/536H es totalmente compatible con los posicionadores digitales SVI de Masoneilan. Esto transforma la válvula en un dispositivo de campo inteligente, lo que permite diagnósticos avanzados, calibración digital, datos de mantenimiento predictivo e integración perfecta en sistemas de control digital modernos (DCS) y plataformas de gestión de activos.

4. Corte avanzado anticavitación y ruido: Una razón principal para seleccionar esta serie de válvulas es su capacidad para manejar fenómenos destructivos de fluidos. Masoneilan ofrece una gama de opciones de corte de caída de presión patentadas y de múltiples etapas:

   • Corte guiado por jaula: Las jaulas estándar proporcionan estabilidad y guían el obturador.

   • Corte Micro-Notch™: Utiliza múltiples orificios y cámaras pequeñas para descomponer las caídas de alta presión en una serie de caídas más pequeñas y gestionadas. Esto minimiza eficazmente la energía que causa la cavitación, la erosión y el ruido excesivo.

   • Corte difusor: Presenta una trayectoria tipo laberinto para el fluido, reduciendo eficazmente la velocidad y el ruido. Esta es una excelente solución para aplicaciones de gas y vapor donde la reducción de ruido es un requisito crítico.

5. Actuación flexible: Las válvulas se pueden configurar con una variedad de actuadores neumáticos de resorte y diafragma (de acción directa o inversa) para cumplir con los requisitos de empuje específicos y los modos a prueba de fallos (abrir al fallo o cerrar al fallo). El corte equilibrado del modelo 536H reduce significativamente el tamaño del actuador necesario para una aplicación determinada.

• Estaciones de reducción de alta presión: por ejemplo, control del agua de alimentación en plantas de energía o recirculación de la bomba de alimentación de la caldera (BFPT).

• Reducción de presión de vapor: Tuberías principales de vapor, derivación de turbina.

• Control de procesos críticos: Alimentación del reactor, reflujo de la columna de destilación y antisobretensión del compresor.

• Servicio severo: Aplicaciones que involucran cavitación, destello, fluidos erosivos o altos niveles de ruido.

• Fiabilidad excepcional: Construido para una larga vida útil en entornos hostiles, lo que reduce los costos de mantenimiento y el tiempo de inactividad no planificado.

• Rendimiento de control superior: Estrangulamiento y estabilidad precisos en todo el rango de control.

• Versatilidad: Una amplia gama de cortes, materiales y actuadores permite una personalización precisa de la aplicación.

• Coste total de propiedad reducido: El diseño de corte equilibrado reduce los costos del actuador, mientras que la tecnología de corte avanzada extiende la vida útil de los componentes internos de la válvula al combatir el desgaste por cavitación y erosión.

• Diseño preparado para el futuro: La compatibilidad con los posicionadores digitales y los sistemas de gestión de activos es compatible con las iniciativas de la Industria 4.0.

En conclusión, las Masoneilan 535H y 536H representan un diseño clásico y probado que ha evolucionado para incorporar la tecnología moderna. Siguen siendo un punto de referencia para el rendimiento y la durabilidad en aplicaciones de válvulas de control de servicio severo, lo que garantiza la seguridad, la eficiencia y la fiabilidad en los procesos industriales más críticos del mundo.
