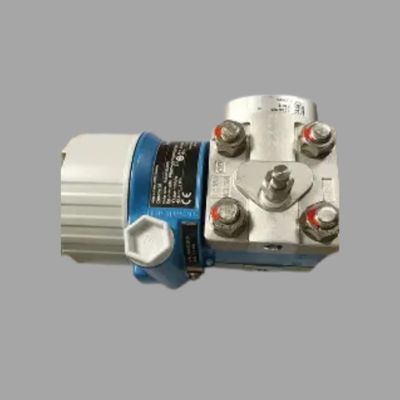

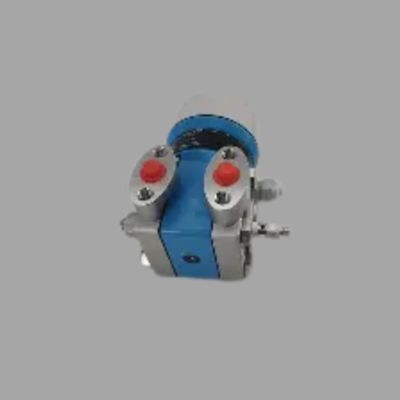

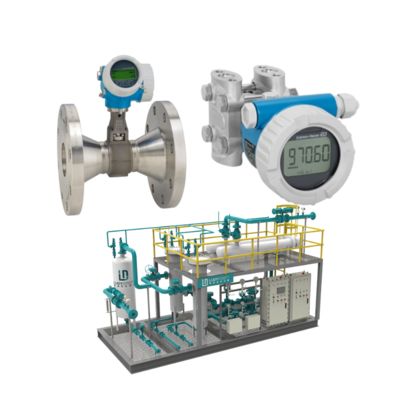

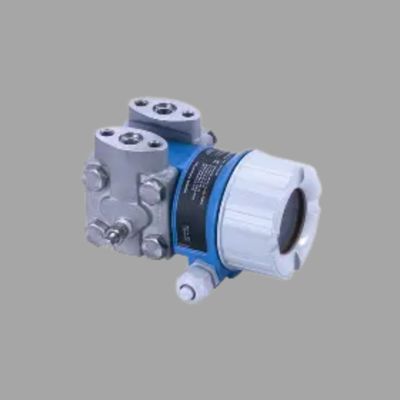

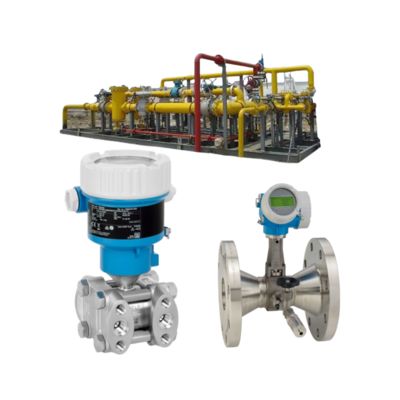

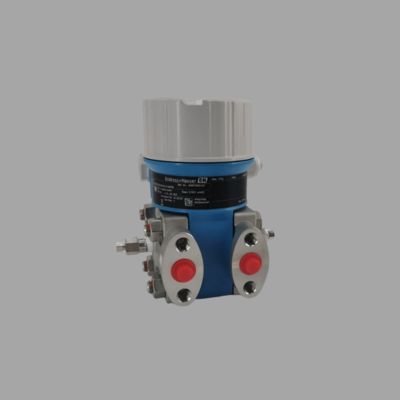

Conjunto de válvulas de control de caudal con medidor de caudal de vórtice Endress+Hauser Proline Prowirl R 200 y transmisor de presión Deltabar PMD55B.

El Endress+Hauser Cerabar PMD55B es un sofisticado transmisor de presión diferencial diseñado para aplicaciones de proceso críticas que requieren una precisión y fiabilidad de medición excepcionales. Como parte de la cartera de instrumentos premium de Endress+Hauser, este dispositivo combina tecnología de sensor avanzada con funcionalidad inteligente para ofrecer un rendimiento superior en entornos industriales exigentes. El PMD55B está diseñado específicamente para la medición precisa de la diferencia de presión en diversas aplicaciones, incluida la medición de flujo, la detección de nivel en tanques cerrados y el monitoreo de filtros en industrias como la de petróleo y gas, procesamiento químico, generación de energía y fabricación farmacéutica.

En el corazón del Cerabar PMD55B se encuentra la probada tecnología de sensor Ceracore de Endress+Hauser, que presenta un elemento sensor de silicio monocristalino. Este sensor avanzado funciona según el principio piezorresistivo, donde la tensión inducida por la presión en la estructura cristalina de silicio provoca cambios medibles en la resistencia eléctrica. El sensor consta de un diafragma de silicio delgado y flexible con galgas extensométricas integradas dispuestas en una configuración de puente de Wheatstone. Cuando se aplica presión diferencial a través del diafragma, la deformación resultante crea una señal de salida eléctrica proporcional. Esta tecnología proporciona una precisión excepcional, una excelente respuesta dinámica y una sensibilidad mínima a la temperatura. El conjunto del sensor totalmente soldado y sin aceite garantiza la estabilidad a largo plazo y elimina los posibles puntos de fuga, lo que lo hace adecuado para el manejo de medios agresivos y el mantenimiento de la integridad de la medición durante períodos prolongados.

1. Rendimiento de medición excepcional: El PMD55B ofrece una precisión excepcional, típicamente dentro de ±0,04% del rango calibrado, con opciones disponibles para una precisión aún mayor. El dispositivo mantiene una excelente estabilidad y repetibilidad, con características de deriva a largo plazo de menos del 0,1% de URL por año. Sus capacidades avanzadas de procesamiento de señales garantizan mediciones confiables incluso en condiciones desafiantes, incluidos cambios rápidos de presión, fluctuaciones de temperatura y propiedades variables de los medios de proceso.

2. Seguridad y certificación avanzadas: El transmisor está diseñado para cumplir con los requisitos de seguridad más estrictos, con certificación SIL 2 según las normas IEC 61508/61511. Cuenta con autodiagnósticos integrados integrales que monitorean continuamente el estado del dispositivo y las condiciones del proceso. La construcción robusta incluye carcasas de acero inoxidable soldadas y múltiples opciones de diafragma (Hastelloy, tantalio, oro) para resistencia a la corrosión. El dispositivo lleva certificaciones internacionales para aplicaciones en áreas peligrosas (ATEX, IECEx, FM) y cumple con las recomendaciones de NAMUR para aplicaciones de la industria de procesos.

3. Funcionalidad y diagnósticos inteligentes: El PMD55B incorpora la Tecnología Heartbeat de Endress+Hauser, que proporciona capacidades continuas de autovigilancia y verificación. Esto incluye la detección automática de fallas del sensor, fallas electrónicas y anomalías del proceso, como bloqueos o fugas en la línea de impulsos. La tecnología permite estrategias de mantenimiento predictivo, reduce el tiempo de inactividad y garantiza el cumplimiento de los requisitos del sistema instrumentado de seguridad sin necesidad de intervención manual.

4. Comunicación e integración flexibles: Compatible con todos los principales protocolos de comunicación digital, incluidos 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus y MODBUS RS485, el PMD55B garantiza una integración perfecta en cualquier arquitectura de automatización. El dispositivo cuenta con una pantalla LCD giratoria de alto contraste con navegación intuitiva por el menú y soporte multilingüe. La configuración se puede realizar localmente mediante pulsadores magnéticos o de forma remota a través de sistemas de gestión de activos utilizando los archivos Device Description (DD) o EDDL.

5. Capacidades específicas de la aplicación: El transmisor ofrece funciones especializadas para varios escenarios de aplicación. Para la medición de flujo, proporciona extracción de raíz cuadrada y curvas de caracterización personalizables. Para aplicaciones de nivel, cuenta con algoritmos integrados de compensación de densidad y corrección de temperatura. El dispositivo maneja una amplia gama de presiones diferenciales, desde unos pocos mbar hasta 400 bar, con capacidades de presión estática de hasta 400 bar ANSI y rangos de temperatura de -40 a 120°C de temperatura del proceso.

El PMD55B ofrece impresionantes características técnicas, incluido un error de rendimiento total de ≤ ±0,15% del rango (incluidos los efectos de la temperatura, la presión estática y la histéresis), un tiempo de respuesta configurable de 100 ms a 36 segundos y una relación de reducción de 100:1. El dispositivo mantiene una precisión de referencia del 0,04% en condiciones de referencia, con una excelente protección contra sobrepresión de hasta el 400% del rango calibrado.

Diseñado para una fácil instalación y un mantenimiento mínimo, el PMD55B presenta un diseño compacto y ligero con opciones de montaje flexibles. Los autodiagnósticos continuos y las capacidades de verificación reducen significativamente los requisitos de mantenimiento al tiempo que garantizan la fiabilidad continua de la medición. Cuando se necesita servicio, la interfaz intuitiva y la información de diagnóstico completa simplifican la solución de problemas y minimizan el tiempo de inactividad.

El Endress+Hauser Cerabar PMD55B representa el pináculo de la tecnología de medición de presión diferencial, combinando una precisión incomparable con una construcción robusta y una funcionalidad inteligente. Su avanzada tecnología de sensores, sus completas características de seguridad y sus sofisticadas capacidades de diagnóstico lo convierten en una opción ideal para las aplicaciones de proceso más exigentes donde la fiabilidad de la medición y la seguridad de la planta son primordiales. Ya sea que se utilice en sistemas instrumentados de seguridad, aplicaciones de transferencia de custodia o bucles de control de procesos críticos, el PMD55B ofrece un rendimiento excepcional que ayuda a optimizar los procesos, garantizar la seguridad operativa y maximizar la disponibilidad de la planta, al tiempo que reduce el costo total de propiedad a través de sus mínimos requisitos de mantenimiento y su estabilidad a largo plazo.
