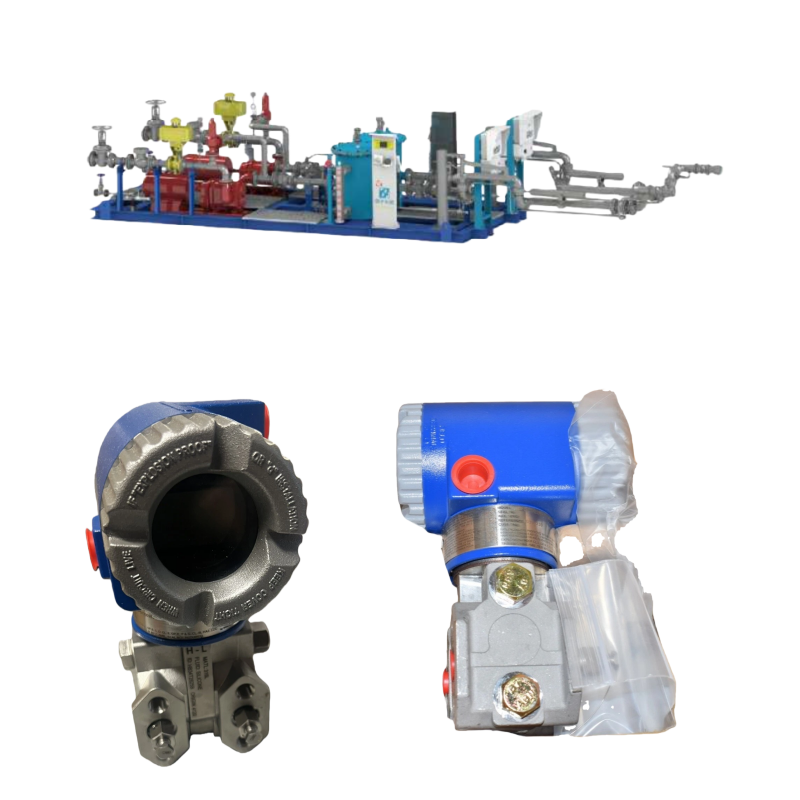

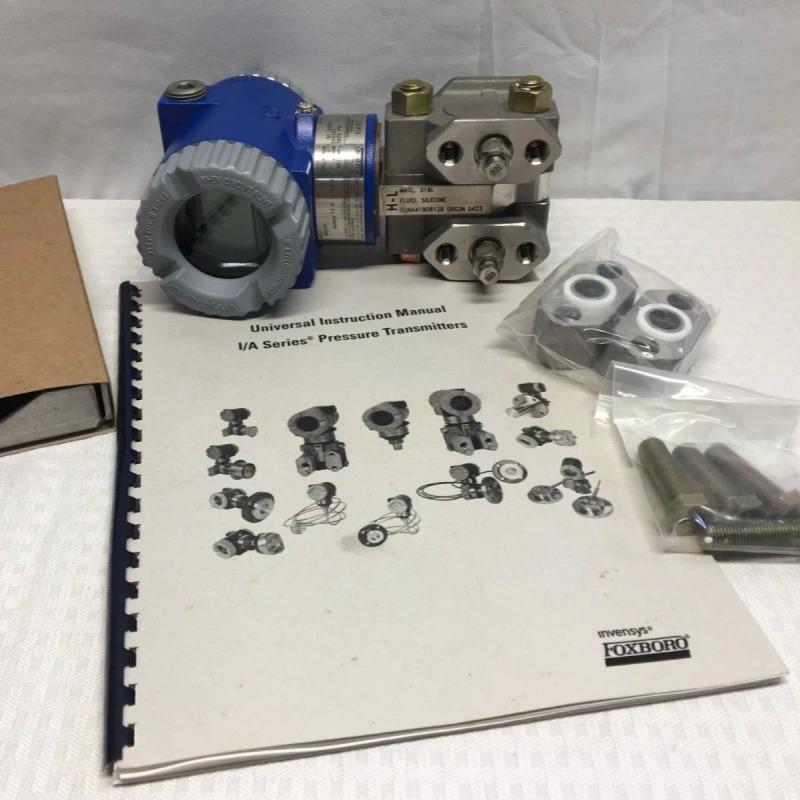

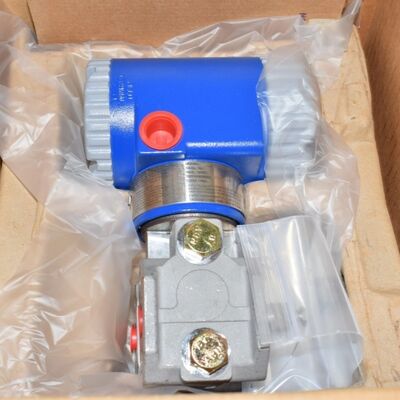

Schneider Foxboro IDP10 Transmisor de presión diferencial Sensor inteligente de presión diferencial

El transmisor electrónico d/p Cell de la serie I/A Foxboro IDP10 está diseñado para una medición precisa y confiable de la presión diferencial en aplicaciones de control de procesos y medición de flujo.Convierte la diferencia entre dos presiones (aplicadas a lados opuestos de un microsensor de tensión de silicio) en una señal de salida de 4 ‰ 20 mA, opcionalmente con una señal digital HART superpuesta para la configuración y monitorización remotas.

IDP10 está disponible en varias versiones estructurales (tradicionales o de bajo perfil) y puede suministrarse en configuraciones adecuadas para una salida analógica simple o una salida digital inteligente,que lo hace adecuado para una amplia gama de tareas de medición industrial, desde la medición del caudal hasta la medición del nivel del líquido o la densidad.

El transmisor se utiliza ampliamente en industrias como química, petróleo y gas, agua y aguas residuales, generación de energía,y cualquier instalación que requiera una medición precisa de la presión diferencial o del caudal en condiciones de proceso estables o exigentes.

• Microsensor de tensión de silicio, probado en miles de instalaciones, ofreciendo un rendimiento estable a largo plazo.
• Salida seleccionable: comunicación digital analógica estándar de 4 ‰ 20 mA o inteligente HART / FoxCom / FOUNDATION Fieldbus para configuración y diagnóstico remotos.
• Opción para viviendas tradicionales o de bajo perfil (compactas) para adaptarse a diferentes restricciones de instalación.
• Opciones de carcasa duradera que incluyen aluminio recubierto con epoxi o acero inoxidable 316, ambos que cumplen con los estándares de protección NEMA 4X / IEC IP66 para entornos hostiles.
• Disponemos de una amplia gama de materiales de sensores: acero inoxidable 316L, aleación Co-Ni-Cr, Hastelloy (aleación de níquel), Monel o Tantal para adaptarse a varios medios de proceso.
• Opciones de montaje flexibles que incluyen conexión directa, montaje de colectores o con sellos remotos; soportes de montaje opcionales para instalaciones de tuberías, superficies o colectores.
• Comportamiento de salida configurable: salida lineal o de raíz cuadrada, acción hacia adelante o hacia atrás, amortiguación ajustable, seguridad de subida/baja de escala, configurable a través de interfaz local o de forma remota.
• Adecuado para instalaciones en atmósferas peligrosas o explosivas versiones disponibles con certificados ATEX / IECEx / FM / CSA, con opción de doble sello conforme con ANSI / ISA 12.27.01.

• Tipo de medición: presión diferencial
• Tecnología de los sensores: microsensores de calibración de tensión de silicio (celdas ′′d/p)
• Señal de salida: analógico de 4 ¢ 20 mA; digital superpuesta opcional HART / FoxCom / FOUNDATION Fieldbus (dependiente del modelo)
• Modo de salida: lineal o escalable en raíz cuadrada; acción hacia adelante o hacia atrás; amortiguación y comportamiento seguro de fallas seleccionables por el usuario
• Span (rango de presión diferencial): configurable según el modelo y la aplicación.5 ∼ 30 inH2O) hasta unos rangos superiores según la versión del conector de proceso y del sensor.
• Nivel de presión estática: depende de la configuración del modelo y de los materiales; adecuado para muchas aplicaciones industriales, incluidos entornos de alta presión estática cuando se selecciona la configuración adecuada.

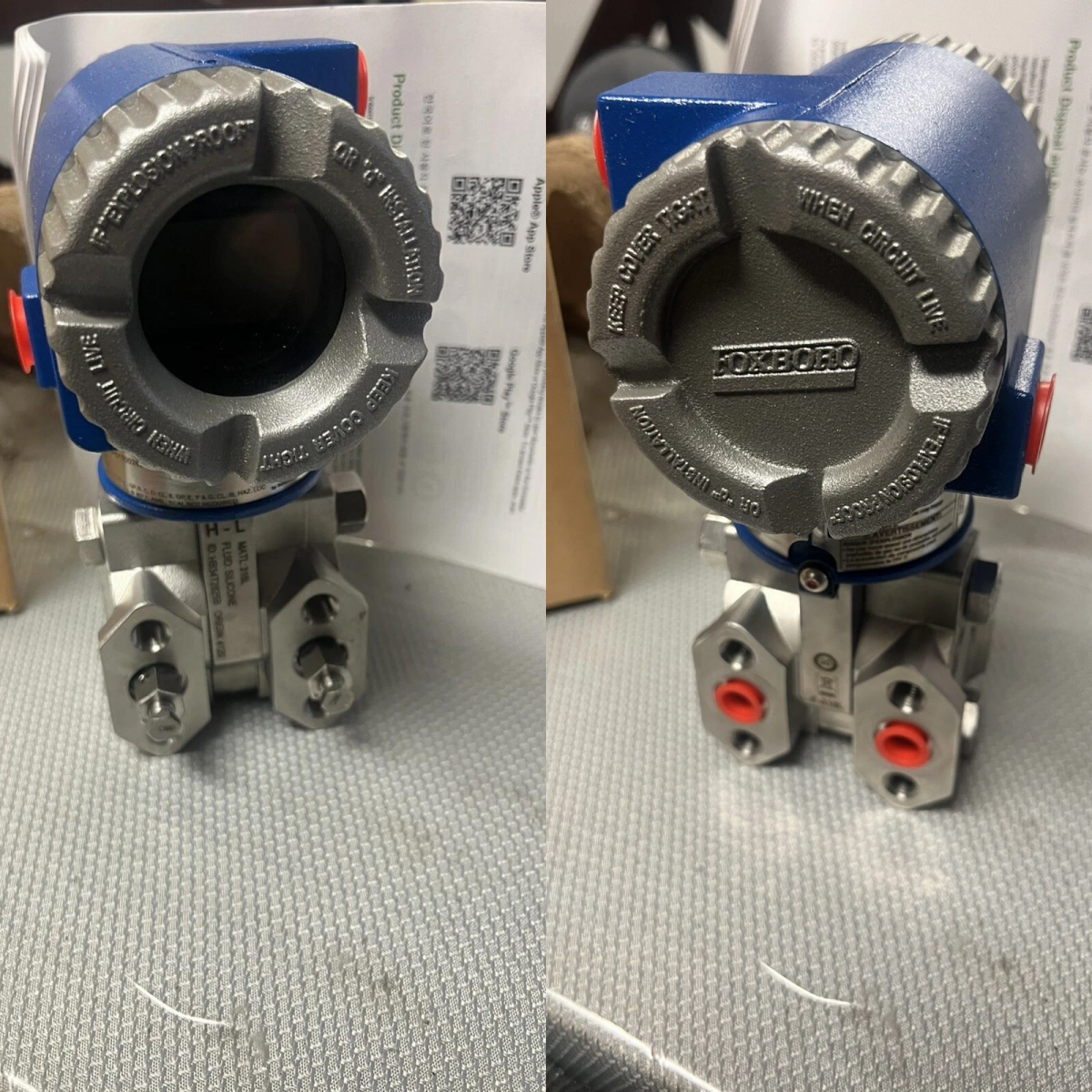

• Casas y protección: Casas de aluminio recubiertas de epoxi o acero inoxidable 316, con clasificación NEMA 4X / IEC IP66, adecuadas para ambientes industriales duros.
• Materiales mojados por el sensor: acero inoxidable 316L, aleaciones de Co-Ni-Cr, aleación de níquel (Hastelloy), Monel, Tántal.

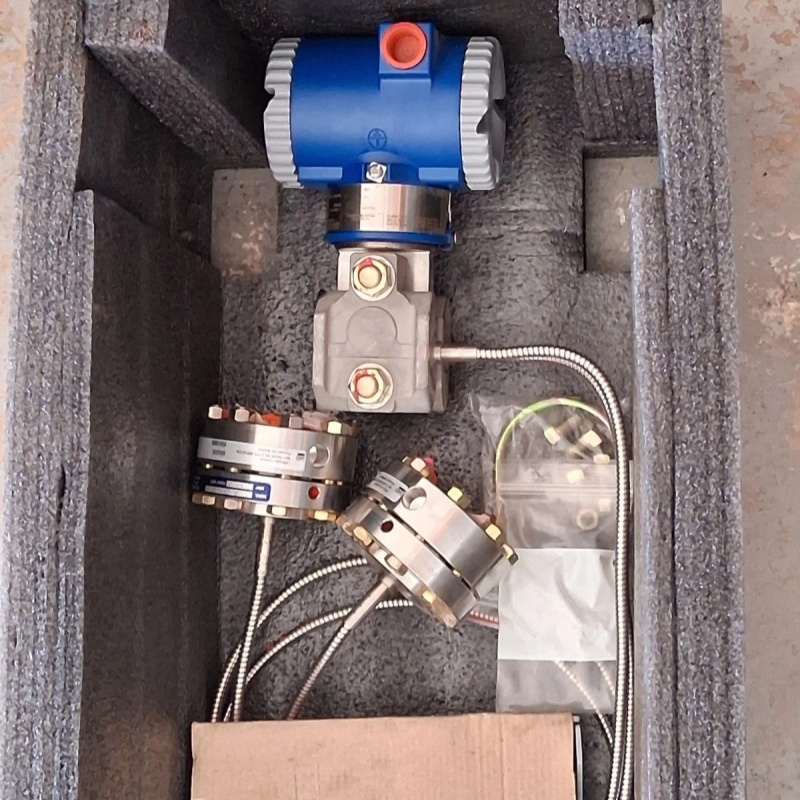

• Opciones de montaje: montaje directo en el proceso, colector, tubería o montaje en la superficie con soportes opcionales; configuraciones con sellado remoto o sellado por capilares disponibles para servicios de alta temperatura o corrosivos.
• Display local opcional: indicador digital LCD con configuración y calibración de botón accesible localmente si se selecciona la versión digital.
• Conformidad y certificación: Marcado CE; versiones disponibles certificadas para zonas peligrosas (ATEX, IECEx, FM, CSA), opción de doble sello según ANSI/ISA 12.27.01-2003. ¿Qué quieres decir?

• Medición del caudal a través de dispositivos primarios como placas de orificio, tubos de Venturi, boquillas de caudal u otros elementos de caudal utilizando como base la presión diferencial
• Medición del nivel de líquido en recipientes cerrados o presurizados, tanques o sumideros mediante presión diferencial o mediante configuraciones de sellado remoto
• Medición a nivel de interfaz o medición basada en la densidad en tanques de proceso donde existan fluidos bifásicos o en capas
• Monitorización del caudal o de la caída de presión en tuberías para el control de procesos, transferencia de custodia, monitorización de filtros, funcionamiento de bombas o sistemas de seguridad
• Monitoreo general de la presión diferencial industrial en plantas químicas, instalaciones de petróleo y gas, centrales eléctricas, plantas de tratamiento de agua, instalaciones petroquímicas,y otras industrias de procesamiento que requieren una, detección y control fiables de la presión diferencial

• Transmisor de presión diferencial inteligente Foxboro IDP10S (mayor rendimiento, alcance extendido y diagnóstico)
• Transmisores de presión diferencial de la serie Foxboro IDP05 / IDP100 (para diferentes rangos de presión o necesidades de aplicación)
• Otros transmisores de presión/nivel y instrumentos ofrecidos por Foxboro/Schneider Electric para la medición de caudal, nivel, presión de calibración o presión absoluta
