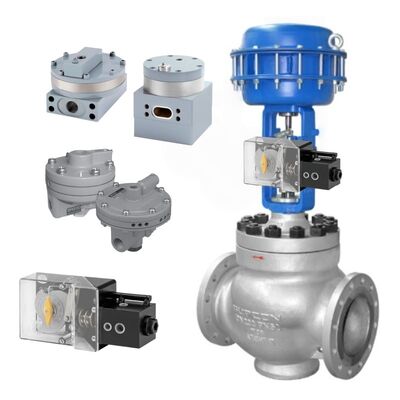

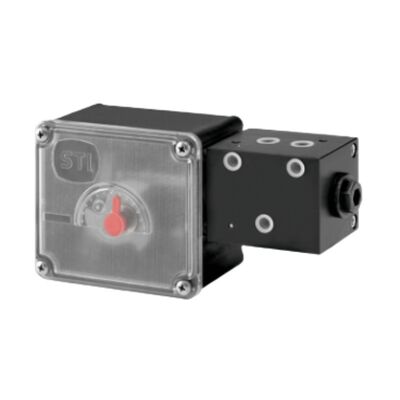

STI STI PT Serie SR/CCK Posicionador de válvulas de doble acción única para válvulas de bolas de enchufe de mariposa

El posicionador de válvulas de la serie SR/CCK de IMI STI PT es una solución de posicionamiento neumático y electro-pneumático de uso pesado diseñada para el funcionamiento proporcional de las válvulas industriales en un cuarto de giro.Construido sobre el principio del equilibrio de fuerzas, amplifica las señales neumáticas para eliminar la resistencia del actuador y aumentar la velocidad de respuesta, al tiempo que determina con precisión la posición del actuador a través de funciones de señal de control lineal o no lineal.Diseñados para una integración perfecta entre los reguladores de filtros de aire y los actuadores del elemento de control final, este posicionador soporta actuadores rotativos de acción simple y doble, y actuadores lineales con un soporte específico.Su construcción robusta ofrece un rendimiento fiable en ambientes industriales duros, lo que lo convierte en un componente de control central para conjuntos de válvulas neumáticas en todos los sectores de automatización de procesos.

• Diseño de trabajo pesado para condiciones de trabajo extremas y peligrosas
• Configurable como de acción simple o doble para compatibilidad flexible del actuador
• Equipado con camas lineales hasta un ángulo de 270°, perfiles de camas personalizados disponibles bajo petición
• Los ángulos de funcionamiento de la camilla y los ajustes del rango estarán claramente marcados en la unidad
• Amplifica las señales neumáticas para reducir el arrastre del actuador y mejorar la velocidad de respuesta
• Válvula de bobina de señal de rango dividido para diversos requisitos de señal de control
• Indicador de posición visual integrado para el seguimiento operativo en tiempo real
• Opción de construcción completa de acero inoxidable para una mayor resistencia a la corrosión
• Alta precisión de posicionamiento con baja histeresis y excelente linealidad
• Apto para instalación al aire libre, en alta mar, con tormentas de arena y en condiciones ambientales libres de cobre
• Una señal de control única permite comprobar la secuencia funcional de varios actuadores

• Señal de entrada: 3-15 psi neumático / 4-20 mA electro-pneumático; rango dividido 3-9 / 9-15 psi disponible
• Presión de alimentación: 2-10 bar (estándar), 2,5-7 bar rango óptimo de funcionamiento
• Temperatura de funcionamiento: -20°C a +70°C; los rangos de temperatura personalizados están disponibles bajo petición
• Precisión de posicionamiento: 1% de todo el rango (cámara lineal)
• Sensibilidad: 0,25% del rango de señal
• Hysteresis: 0,5% de la carrera completa
• Linealidad: 1% de la carrera completa
• Cv Máximo bajo caudal: ND 1/4" entrada = 0.34; ND 1/4" de salida = 0.34
• Consumo de aire: 1,02 Nm3/h (0,6 SCFM) a 400 kPa (60 psi)
• Conexión de alimentación: ND 1/4"
• Conexión eléctrica: ND 1/2" NPTF
• Peso: Construcción compacta de grado industrial (variante estándar)
• Conformidad: norma de calidad EN ISO 9001; ATEX para zonas peligrosas

El posicionador de válvulas de la serie SR/CCK de IMI STI PT se aplica ampliamente en sistemas de automatización de procesos en sectores industriales de alta demanda, sirviendo como un componente de control crítico para conjuntos de válvulas neumáticas.Las principales aplicaciones incluyen::

• Sistemas de producción, refinación y oleoductos de petróleo y gas
• Instalaciones de transformación química y petroquímica
• Generación de energía (centrales térmicas, hidroeléctricas y de gas)
• Producción y transformación metalúrgica de metales
• Instalaciones industriales en alta mar y aplicaciones marinas
• Fabricación pesada con condiciones ambientales adversas
• Sistemas de proceso que requieren componentes libres de cobre
• Tuberías industriales con válvulas de mariposa, tapones y bolas
• Control de actuadores rotativos y lineales en la automatización de procesos
• Operaciones en zonas peligrosas con atmósferas explosivas

Está diseñado para el funcionamiento proporcional de actuadores rotativos de acción simple/doble (para válvulas de mariposa, enchufe, bola) y puede utilizarse con actuadores lineales cuando se emparejan con un soporte específico.

Sí, presenta un diseño resistente adecuado para la instalación al aire libre, y también está adaptado para la costa, tormenta de arena, libre de cobre y diversas condiciones ambientales industriales duras.

Se ofrece una opción de construcción completa de acero inoxidable, que ofrece una resistencia a la corrosión superior para entornos industriales químicos, petroquímicos y de alta humedad.

Los perfiles especiales están disponibles bajo petición, con camas lineales estándar hasta un ángulo de 270 ° que soportan la mayoría de las longitudes de carrera del actuador.

Sí, está equipado con una válvula de bobina de señal de rango dividido, que admite señales de entrada de rango dividido de 3-9 / 9-15 psi para diversos requisitos de control de procesos.

El posicionador cuenta con un marcado rango y ajustes de ángulo para una simple calibración en el lugar; su diseño modular de trabajo pesado minimiza las necesidades de mantenimiento,con fácil acceso a los componentes para el mantenimiento de rutina.

Sí, está construido para cumplir con las directivas ATEX para atmósferas potencialmente explosivas, por lo que es adecuado para operaciones en áreas peligrosas en los sectores del petróleo, el gas y la química.

Los manómetros son el accesorio estándar, con soportes de montaje personalizados y adaptadores de conexión disponibles bajo petición para requisitos de instalación específicos.
