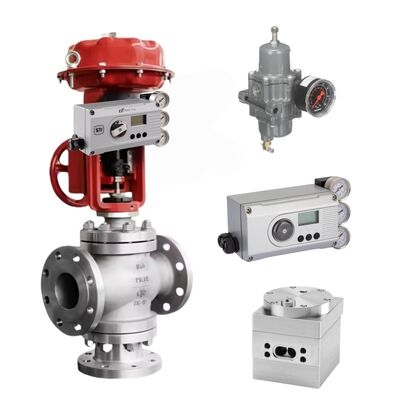

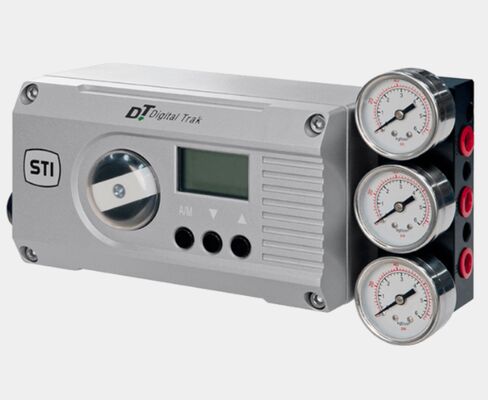

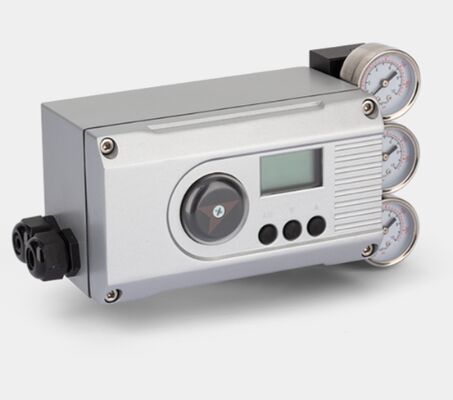

IMI STI DigitalTrak DT DT2 Posicionador electropneumático para plantas de energía y producción de metales petroquímicos

El posicionador electropneumático DigitalTrak DT DT2 de IMI STI es un instrumento inteligente de alto rendimiento alimentado por bucle, que sirve como componente de control central de los conjuntos de válvulas neumáticas.Basado en tecnología avanzada de microprocesadores, acepta una señal de control eléctrico de 4÷20 mA del sistema de automatización y captura la señal de posición real de la válvula mediante sensores de posición incorporados.El software interno del instrumento compara las dos señales en tiempo real para regular con precisión la entrada de aire y el escape del actuador, conduciendo la válvula para alcanzar la posición establecida de forma rápida y precisa. Sustituye perfectamente los posicionadores de válvula convencionales y admite el acceso directo a la red de comunicación HART,que permite el intercambio de información bidireccional entre el posicionador y el sistema de controlCon un diseño compacto y resistente, el DT DT2 presenta una alta fiabilidad y una gran adaptabilidad a los entornos industriales, y se utiliza ampliamente en varios sistemas de control de automatización industrial.

• Control de posición de alta precisión: Supera eficazmente la fricción del actuador y la fuerza desequilibrada, con una excelente linealidad y baja histeresis para un posicionamiento preciso de la válvula.
• Funciones inteligentes que se adaptan a sí mismas: Equipado con ajuste automático para calibración y sistema de auto-diagnóstico, realizando búsqueda automática de cero / span y optimización de parámetros de control.
• Compatibilidad de las comunicaciones HART: Accede directamente a la red HART para realizar el monitoreo remoto, la configuración de parámetros y la transmisión de datos.
• Módulos clave integrados: Dispositivo incorporado para la protección contra la pérdida de señal y transmisor de posición integrado para la retroalimentación de la posición de la válvula en tiempo real (señal de corriente continua de 4 a 20 mA).
• Funcionamiento fácil de usar: Con una pantalla de calibración dedicada, admite el ajuste de parámetros local/remota y el funcionamiento manual directo sin abrir la cubierta.
• Diseño industrial robusto: Estructura compacta con construcción modular, reducción de partes mecánicas, fuerte resistencia a las vibraciones y módulo de protección integrado contra rayos para reducir los daños por sobretensiones.
• Bajo coste operativo: Alimentado en bucle por un sistema de dos cables estándar de 4-20 mA, con un bajo consumo de aire y un rendimiento estable para bajas necesidades de mantenimiento.
• Instalación flexible: admite accesorios de montaje remoto y es compatible con actuadores de acción simple/doble para diversos requisitos de instalación.

Como núcleo de control de válvula neumática profesional, el IMI STI DigitalTrak DT DT2 se aplica ampliamente en sistemas de automatización industrial que requieren un control preciso del caudal, la presión, la temperatura y el nivel,que abarca principalmente las siguientes industrias::

• Petróleo y gas natural (refinerías, recolección y transporte de petróleo y gas, procesamiento petroquímico)
• Industria química (fabricación de productos químicos básicos, producción de productos químicos finos, transformación de materiales químicos)
• Generación de energía eléctrica (centrales térmicas, centrales hidroeléctricas, centrales de gas, control de sistemas auxiliares)
• Metalurgia y minería ( fundición de acero, transformación de metales no ferrosos, transformación de minerales)
• Industria de la celulosa y del papel (control del proceso de fabricación del papel, preparación y transformación de la celulosa)
• Industria ligera (alimentos y bebidas, fabricación farmacéutica, textil e impresión)
• Tratamiento de aguas y protección del medio ambiente (tratamiento de aguas residuales, sistema de suministro de agua, tratamiento de gases residuales)
• Control general de procesos industriales (sistemas de control automático basados en DCS/PLC, plantas de proceso de monitoreo remoto)

A1: En primer lugar, comprobar si la presión del aire de alimentación es superior a 1,4 bar y ajustarla al intervalo estándar si no es suficiente.comprobar el circuito de aire para las fugas y reiniciar el posicionador si el proceso de inicialización se salió prematuramente.

A2: "Abajo" significa que el punto cero del sensor de posición es demasiado bajo, y "arriba" indica que el punto de alcance es demasiado alto.Por favor, vuelva a comprobar la instalación de acuerdo con el manual y ajustar la posición del soporte de instalación, y luego reiniciar si es necesario.

A3: ¿Qué es eso?Entra.: En el modo normal, presione los botones A/M y △ simultáneamente durante 3 segundos (la línea superior muestra los valores de los parámetros, la línea inferior muestra los nombres de los parámetros).SalidaEn el modo de diagnóstico, presione el botón A/M durante 3 segundos para volver al modo normal.

R4: Las razones principales incluyen la polaridad inversa de las conexiones eléctricas externas, fallo del módulo de retroalimentación de posición o deriva de cero/distancia.luego recortar el cero/distancia del módulo; sustituir el módulo de retroalimentación si el problema persiste.

A5: 1) Mantenga el suministro de aire seco y limpio, y drene regularmente el agua y las impurezas del regulador de aire; 2) Compruebe si la conexión de retroalimentación está floja y aprételo a tiempo;3) Mantenga el manómetro despejado para controlar en tiempo real el estado de la presión del aire; 4) Reiniciar el posicionador si después del mantenimiento se produce un error cero/span.

A6: Primero comprobar si la señal de entrada es normal (≥ 3,6 mA), luego inspeccionar los tornillos del terminal de conexión eléctrica y apretar los sueltos; si la pantalla sigue sin funcionar,la placa principal puede estar defectuosa y necesita ser reemplazada.
