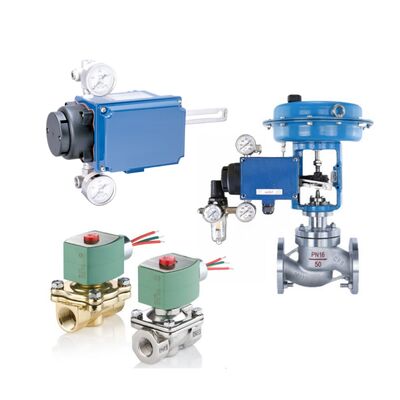

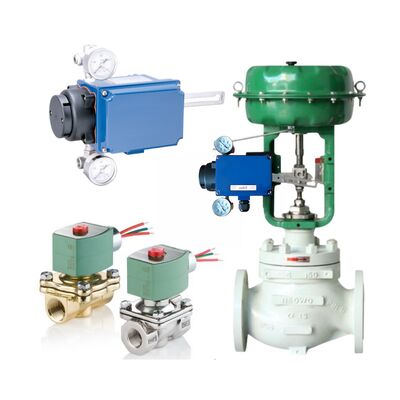

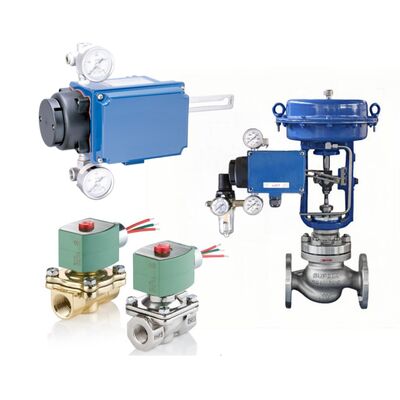

Las válvulas de bobina de solenoide ASCO y el controlador de válvulas de la serie Azbil 100 modelo AVP100 102

El posicionador de válvula inteligente de la serie 100 de Azbil (AVP100/102) es un dispositivo basado en microcontroladores que convierte las señales de entrada de 4-20 mA DC en salida neumática para controlar la posición de la válvula.El AVP100 es sólo analógico, mientras que el AVP102 integra el protocolo HART6 para la comunicación bidireccional.Diseñados para actuadores de acción simple/dobleEl posicionador incluye un sensor VTD para retroalimentación, un EPM para conversión electro-pneumática y un relé piloto para la amplificación de aire.garantizar un control preciso con diagnósticos para la fiabilidad en entornos industriales.

• Configuración y calibración automáticas: programa activado por interruptor detecta el tipo de actuador y ajusta el cero/duración; cero/duración manual mediante destornillador.
• Integración del HART (AVP102): Soporta el comunicador HART o el software CFS100 para la configuración, señales ficticias y diagnósticos como alarma de desviación y alarma de temperatura.
• Configuración de control: ajustes PARAM para el tamaño del actuador, histeresis (LIGHT/MEDIUM/HAVY), parámetros PID para una respuesta optimizada.
• Seguridad y protección contra fallos: Posición de seguridad en caso de avería crítica, amortiguador de sobretensiones, protección contra rayos (12 kV/1000 A), conexión a tierra protectora < 100 Ω.
• Características de mantenimiento: interruptor A/M para el bypass de aire manual (acción única), ajuste de equilibrio EPM, autodiagnóstico de errores de RAM/ROM/NVM.
• Diagrama de bloques: conversión de entrada, cálculo del PID, controlador EPM, relé piloto, retroalimentación VTD; suministro de aire de 140-700 kPa para un funcionamiento equilibrado.
• Reversión del relé para doble acción: se integra para la salida de presión opuesta, con balance de OUT1 a través de SVP y OUT2.

Optimizado para el posicionamiento de válvulas de precisión en industrias de proceso que requieren un rendimiento robusto, como refinerías petroquímicas y plantas de energía.¿ Qué pasa?Apto para lugares peligrosos con homologaciones ignífugas, soportando bucles de control en sistemas con alta interferencia magnética o vibración.

• ¿Qué hacer en caso de error de VTD FAULT?Verifique la palanca de retroalimentación en un ángulo de ± 20°, el conector VTD, la línea de entrada; contacte con Azbil si persiste.
• ¿Hi/LO EPM fuera de error?Verificar el suministro de aire, entrada > 4 mA, A/M en modo automático, limpiar la boquilla/orificio, ajustar el equilibrio del EPM, ensayar con entrada variable.
• ¿Error de tiempo?Compruebe la temperatura de la zona alta y muévete a un área más fría.
• ¿Esto es un error?La señal de entrada deberá ser de al menos 3,85 mA.
• ¿Erro de ACT ERR?Aumentar el suministro de aire, verificar 1-10 psig, firmar usando ValVue, ejecutar la señal de valor.

Por teléfono/WeChat/WhatsApp:

+8613916209596

El correo electrónico:Es un buen ejemplo de esto.

• Relay de refuerzo: para mejorar el flujo de aire en los grandes actuadores.
• CFS100 Software de comunicación de campo: para configuración y diagnóstico detallados.
• Modelo 375 del comunicador HART: para operaciones AVP102.
• Aplicación de una herramienta de control de velocidad para el control de velocidad.
• Adaptadores de conductos: para conexiones eléctricas en zonas peligrosas.
