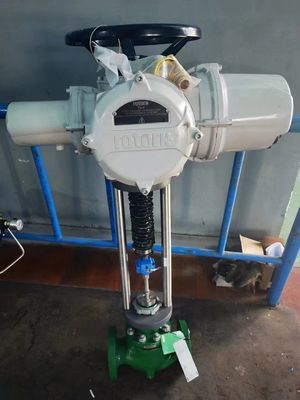

Actuador eléctrico inteligente Rotork serie IQ IQC IQT IQML con válvula de compuerta de cuña con brida de marca china

Durante más de cincuenta años, la gama Rotork IQ ha establecido el estándar mundial para la actuación eléctrica inteligente de válvulas. Ahora en su tercera generación (IQ3), continúa liderando la industria al combinar una mecánica robusta y fiable con conectividad digital avanzada y capacidades de gestión de activos. Diseñada para los entornos más exigentes, la gama IQ ofrece una solución inigualable para el control y la automatización de válvulas, compuertas y presas en las industrias del petróleo y gas, energía, agua y procesos industriales.

El actuador IQ está construido para sobrevivir y prosperar en las condiciones más duras, garantizando un funcionamiento continuo y tranquilidad.

• Doble Sellado y Protección Permanente: La carcasa de doble sellado IP66/IP68 (20 m durante 10 días) es universal en todos los modelos, incluidas las variantes a prueba de explosiones. Este diseño garantiza la estanqueidad y la protección contra inmersión temporal, salvaguardando la electrónica interna incluso antes de que se asegure la tapa del terminal.

• Seguimiento Continuo de Posición: Un codificador absoluto redundante y patentado rastrea la posición de la válvula mecánicamente en todo momento, incluso durante un corte de energía o una operación manual con volante. Con solo cuatro piezas móviles y la capacidad de medir hasta 8.000 giros de salida, proporciona una fiabilidad y resolución excepcionales.

• Robusto Diseño Mecánico: Las características incluyen lubricación en baño de aceite para una vida útil prolongada, rodamientos de casquillo de accionamiento sellados de por vida y una función de "golpe de martillo" para liberar válvulas atascadas. Las bases de empuje desmontables permiten una fácil extracción de la válvula sin alterar la configuración del actuador.

Elimine los riesgos y la complejidad asociados con la apertura de cubiertas eléctricas en entornos peligrosos o hostiles.

• Comunicación Inalámbrica por Infrarrojos y Bluetooth®: Toda la configuración, parametrización y puesta en marcha se realizan de forma inalámbrica utilizando una herramienta de ajuste portátil. Un seguro apretón de manos de dos pasos empareja la herramienta con el actuador a través de Bluetooth® después de una comprobación inicial por infrarrojos, garantizando el mantenimiento de la seguridad.

• Interfaz de Usuario Intuitiva: Una gran pantalla gráfica retroiluminada y multilingüe proporciona el centro de todas las interacciones. Una combinación de pantallas de segmentos y matrices de puntos ofrece datos en tiempo real, estado de la válvula, perfiles de par y información de diagnóstico. Cuatro "pantallas de inicio" seleccionables ofrecen vistas rápidas del estado operativo.

• Alimentado Cuando Importa: Una batería interna de larga duración soporta la pantalla, el registro de datos y los relés de indicación durante un fallo de la red eléctrica, permitiendo una configuración completa y comprobaciones de estado incluso sin alimentación externa.

Pase del mantenimiento reactivo a la optimización proactiva de procesos con capacidades de diagnóstico completas.

• Análisis de Datos en Pantalla: Vea perfiles de par en tiempo real, gráficos de uso de válvulas y registros de eventos directamente en la pantalla del actuador. Esta "ventana al proceso" permite un análisis inmediato in situ.

• Software de Diagnóstico Insight2: Descargue de forma segura datos operativos detallados y con marca de tiempo a través de la herramienta de ajuste Pro Bluetooth® a un PC. El software gratuito Insight2 de Rotork analiza tendencias, arranques de motor y firmas de par para predecir las necesidades de mantenimiento de las válvulas, eliminando el tiempo de inactividad no planificado y el mantenimiento innecesario.Registro de Datos: Registra eventos operativos, alarmas y registros de servicio para proporcionar un historial completo del rendimiento de la válvula y el actuador.

• Rendimiento e Integración VersátilesLa gama IQ está diseñada para satisfacer las demandas específicas de cualquier aplicación, desde simples aislamientos de encendido/apagado hasta precisas tareas de regulación.

IQ Multivuelta:

• Par de accionamiento directo de 10 a 3.000 Nm.

  • IQT Parcialmente de Vuelta: Engranajes epicicloidales optimizados para un funcionamiento rápido en aplicaciones como los medidores de prueba.Alto Empuje/Alto Par:Temperatura de Funcionamiento

  • IQ3H Alta Velocidad: Engranajes epicicloidales optimizados para un funcionamiento rápido en aplicaciones como los medidores de prueba.Múltiples Opciones de Suministro Eléctrico: Disponible en variantes de alimentación trifásica, monofásica y CC para adaptarse a instalaciones globales.

  • Conectividad sin Interrupciones: Totalmente compatible con todas las redes de bus de campo líderes (Profibus®, Foundation Fieldbus®, HART®, DeviceNet®), así como con los propios sistemas de control digital cableados e inalámbricos Pakscan de Rotork.Especificaciones Técnicas ClaveCaracterísticaEspecificaciónProtección de la CarcasaIP66/IP68 (20 metros durante 10 días)Temperatura de Funcionamiento

  • -30 °C a +70 °C (Estanco) / -20 °C a +70 °C (ATEX/IECEx)Detección de Posición

• Codificador Absoluto Patentado, resolución del 0,1%, capacidad de 8000 vueltasMotor

• Jaula de ardilla de baja inercia, aislamiento Clase F, protección por termostatoMedición de ParDetección electrónica de par ajustable (40% a 100% de la nominal)Anulación Manual
