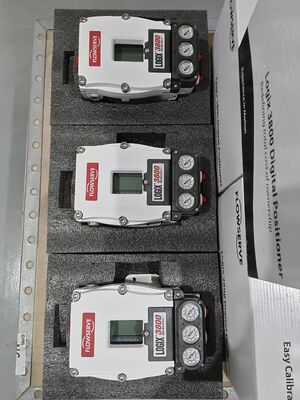

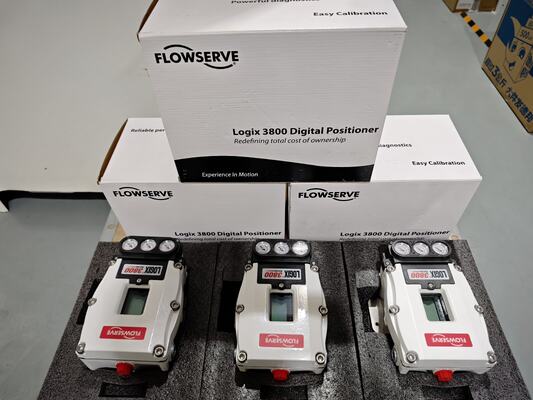

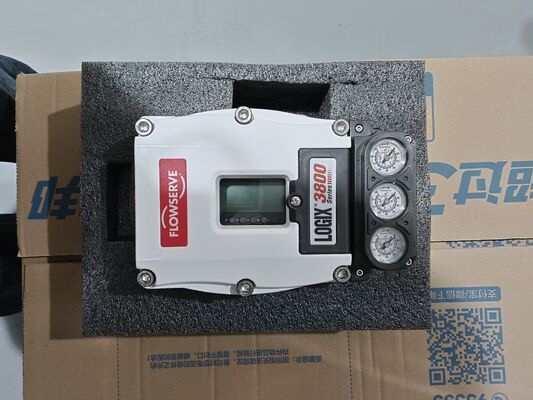

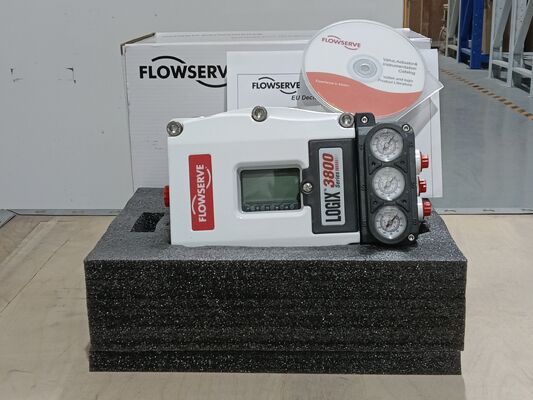

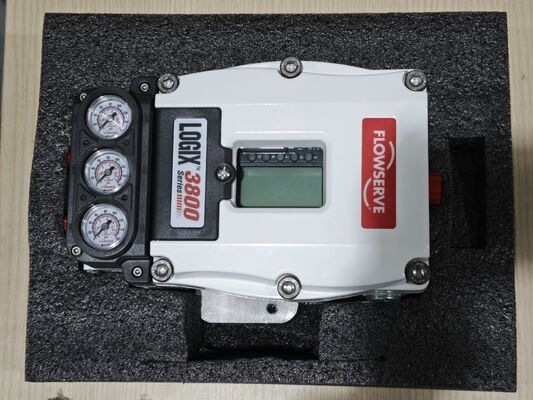

Alta precisión de flujo de servicio Logix 3800 3800E posicionador de válvula digital fiable de control de las válvulas de piezas en stock

• Logix 3800: posicionador digital completo con cinco sensores de presión incorporados, diagnóstico ValveSight DTM,y HART / Foundation Fieldbus / 4-20 mA de comunicación diseñados para el máximo tiempo de actividad del proceso en los más duros entornos de petróleo y gas y químicos.

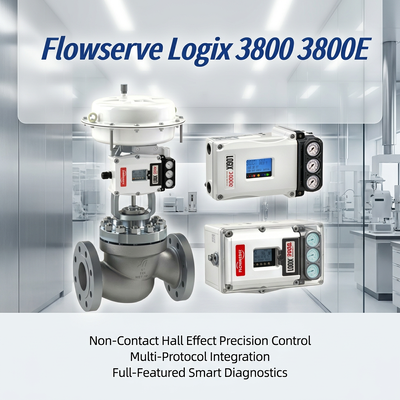

  Flowserve Logix 3800 y 3800E ¢ Posicionador digital
  [Resumen del producto]
  Logix 3800: posicionador digital completo con cinco sensores de presión incorporados, diagnóstico ValveSight DTM,y HART / Foundation Fieldbus / 4-20 mA de comunicación diseñados para el máximo tiempo de actividad del proceso en los más duros entornos de petróleo y gas y químicos.
  Logix 3800E: alternativa basada en el valor construida en la misma plataforma, que ofrece la misma forma, ajuste,y rendimiento del núcleo con HART / 4-20 mA / I / O discreto ¢ competitivo en costos sin sacrificar la capacidad SIL 3 o la robustez IP66.
  Ambos modelos cuentan con una calibración rápida de un botón que configura automáticamente cero, alcance y ganancia en menos de 60 segundos,con un sensor de posición magneto-resistivo sin contacto de doble elemento blindado para una estabilidad a largo plazo sin problemas.
  [Especificaciones técnicas]
  Parámetro Logix 3800 Logix 3800E
  Capacidad de aire (de acción única) / (de acción doble) 20.4 / 30.6 Nm3/h @ 4.1 bar (12 / 18 SCFM @ 60 psi) La misma plataforma neumática
  Protocolos de comunicación El valor de las emisiones de CO2 de las instalaciones de ensayo se calculará en función de las emisiones de CO2 de las instalaciones de ensayo. El valor de las emisiones de CO2 de los motores de combustión renovables se calculará en función de la temperatura de la corriente.
  Temperatura de funcionamiento / Protección -52°C a 85°C (de doble acción) / IP66 -40°C a 85°C / IP66
  Certificaciones / Seguridad En el caso de las empresas de la Unión, las autoridades competentes deberán tener en cuenta las características de las empresas de la Unión. El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
  Rendimiento (resolución / repetibilidad / histeresis) Se aplican las condiciones siguientes: Rendimiento básico equivalente
  Materiales para la vivienda Opción de aluminio sin cobre, acero inoxidable Opción de aluminio sin cobre y plástico (GP)
  El diagnóstico 5 sensores de presión + ValveSight DTM con firmas fuera de línea/en línea Conectividad RedRaven IoT para el monitoreo de la salud de los activos

  Fuente: folleto de Flowserve Logix 3800 (LGENBR3100-03, 05/2018) y páginas de productos de Flowserve.com

  [Industria de las aplicaciones]
  Aceite y gas: automatización de las válvulas de control aguas arriba, media y aguas abajo en zonas peligrosas a prueba de explosiones (Ex d IIC), incluidas las configuraciones de montaje remoto para lugares inaccesibles.
  Productos químicos ️ Procesamiento químico orgánico/inorgánico básico en el que la integridad de seguridad SIL 3, la carcasa de aluminio libre de cobre resistente a la corrosión y el diagnóstico predictivo son obligatorios.
  Energía y Agua Control del agua de alimentación de la caldera, regulación del agua de refrigeración y tratamiento de aguas residuales donde la monitorización remota habilitada para HART reduce la frecuencia de inspección del sitio.
  [Problemas comunes y soluciones]
  Si el posicionador no se calibra automáticamente, se comprobará que la presión del aire de alimentación cumple el requisito mínimo de 4,1 bar (60 psi);inspeccionar el módulo piezoconductor I/P y asegurarse de que el eje de retroalimentación (NAMUR o eje D) esté correctamente conectado con el enlace del actuador.
  Consumo excesivo de aire o advertencia de fugas neumáticas 5 sensores de presión a bordo monitorean continuamente las fugas de los tubos del actuador y del relé.Ejecutar el ensayo de firma ValveSight DTM para aislar si la fuga se encuentra en el diafragma del actuador, tubos o relevos neumáticos.
  Pérdida de comunicación en HART/Fieldbus: comprobar que la tensión de conformidad del bucle sea ≥ 10 VDC a 20 mA (resistencia efectiva ~ 500 Ω);Verificar la versión del firmware a través del menú LCD/teclado y asegurarse de que el archivo DD/DTM coincida con la revisión del sistema host.
  [Modelos de reemplazo]
  Predecesor: Logix 3200 / 3400 (desproducido) y electrónica actualizable por firmware.
  Alternativas de la misma familia: Logix 3800E para aplicaciones sensibles al presupuesto (drops Foundation Fieldbus y diagnóstico avanzado de DTM);Logix 3800zb (Zero-Bleed) para aplicaciones de cumplimiento medioambiental que requieren cero emisiones durante el funcionamiento en estado estacionario.
  Equivalentes de marcas cruzadas: F-isher DVC6200, S-iemens SIPART PS2, ABB TZIDC. La ventaja de Flowserve radica en el conjunto de diagnóstico sin contacto de sensores de dos elementos y cinco sensores de presión.y calibración rápida de un botón.
  [Por qué comprar de nosotros]
  Distribuidor de Flowserve autorizado por la fábrica con acceso directo a la línea de producción de Valtek/Logix. Todas las unidades se envían con plena garantía OEM y trazabilidad.
  Cada posicionador se somete a pruebas de banco neumático previo al envío, incluida la calibración I / P, la verificación de la función del relé y la verificación del firmware con respecto a la última versión.
  Apoyo postventa que cubre asistencia remota para la configuración de ValveSight DTM, puesta en marcha in situ y piezas de repuesto aceleradas (módulos I / P, kits de relé, ejes de retroalimentación) con despacho de 48 horas.
  [Tiempo de stock y entrega]
  Logix 3800 estándar (HART, carcasa de aluminio Ex d): por lo general, 4 a 6 semanas desde la confirmación del pedido.
  Logix 3800E (HART, carcasa de aluminio o plástico): por lo general 3 – 5 semanas.
  Configuraciones especiales (Fundation Fieldbus, acero inoxidable Ex d, montaje remoto): 8 a 12 semanas, dependiendo de la certificación y la complejidad de la construcción.
  [Formulario de solicitud]

  Para solicitar una cotización, indique: Nombre de la empresa / Persona de contacto / Correo electrónico / Modelo (3800 o 3800E) / Protocolo de comunicación (HART, FF o 4-20 mA) / Casas (aluminio Ex d, aluminio IS, SS Ex d,o de plástico GP) / Actuación (de acción única o de acción doble) / Cantidad / Aplicación.
