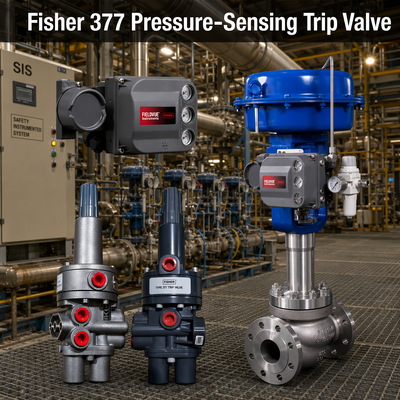

Válvula de Desconexión Serie 377 de Fi-sher
La válvula de desconexión sensible a la presión Fi-sher 377 proporciona una acción automática a prueba de fallos para actuadores neumáticos cuando la presión de suministro de aire de instrumentación cae por debajo de un nivel predeterminado. Al recuperarse la presión de suministro, la unidad se restablece automáticamente para restaurar el control normal.
Descripción General del Producto
Una sola válvula de desconexión 377 puede realizar funciones que anteriormente requerían múltiples válvulas de conmutación, reduciendo la complejidad y las piezas de repuesto. Los modos de fallo (hacia arriba, hacia abajo o bloqueo en la última posición) son seleccionables con cambios menores en la tubería. El diseño enfatiza diafragmas grandes, un mínimo de piezas móviles y una construcción duradera en aluminio o acero inoxidable. Es adecuada para su uso con actuadores de pistón Fi-sher 480, 585C, 685, 1061 y similares, con opciones de montaje para instalación en colector, horquilla o soporte.
Especificaciones Técnicas
| Especificación |
Detalles |
| Producto |
Válvula de Desconexión Sensible a la Presión Fi-sher 377 |
| Modos de Fallo |
Fallo hacia abajo (377D), Bloqueo en la última posición (377L), Fallo hacia arriba (377U), Cierre en sentido horario/antihorario (377CW/CCW) |
| Presión Máxima de Suministro |
10.3 bar (150 psig) |
| Presión Mínima de Suministro |
3.8 bar (55 psig) |
| Rango del Punto de Desconexión |
2.8 bar (40 psig) mínimo hasta el 72% del suministro |
| Conexiones |
1/4 NPT |
| Capacidades de Temperatura |
Sellos de nitrilo -40 a 82 °C; Sellos de fluorocarbono -18 a 104 °C |
| Materiales |
Carcasa: Aluminio o SST; Diafragmas/Juntas tóricas: Nitrilo o Fluorocarbono |
| Certificaciones |
ATEX, CUTR; Versión con capacidad SIL 3 disponible |
| Peso |
Aprox. 0.95 kg (aluminio) / 2.31 kg (SST) |
Industria de Aplicación
Aplicada en plantas de proceso que requieren protección fiable del actuador, incluyendo refinería, petroquímica, energía y sistemas de control industrial general que dependen del aire de instrumentación.
Problemas Comunes
Los problemas comunes incluyen la selección incorrecta del tanque de volumen para los modos de fallo hacia arriba/abajo o la desalineación entre el ajuste de desconexión y la presión del sistema. La configuración adecuada y el punto de desconexión ajustable de la unidad ayudan a resolver estos problemas durante la instalación y puesta en marcha.
Modelos de Reemplazo
Compatible como reemplazo de otras válvulas de desconexión Fi-sher o dispositivos de protección similares sensibles a la presión en sistemas de actuadores existentes.
Por Qué Comprar con Nosotros
Nos centramos en instrumentación auténtica Em-erson Fi-sher y brindamos asistencia experta para la selección de válvulas de desconexión y la adaptación de aplicaciones.
Stock y Tiempo de Entrega
El plazo de entrega estándar es de 6 a 8 semanas.
Formulario de Solicitud de Cotización
Envíe su acción de fallo requerida, modelo de actuador, presión de operación, condiciones de temperatura y necesidades de material para una cotización detallada.
