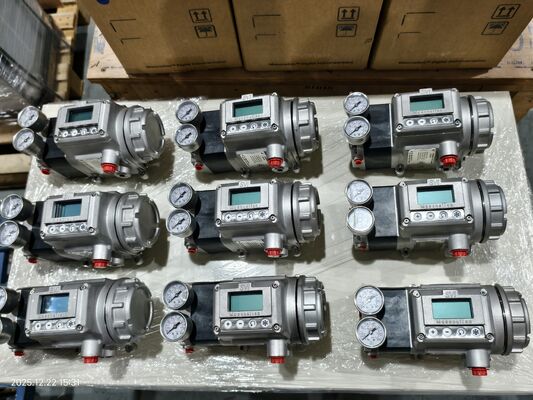

El Masoneilan SVI3 es el posicionador digital de válvulas de tercera generación de Baker Hughes, diseñado para el control preciso y sensible de válvulas de control neumáticas de acción simple. La configuración específica SVI3-21121212 pertenece a esta serie y utiliza algoritmos de control avanzados junto con tecnología de detección de posición magnética sin contacto.
Descripción del Producto
Este controlador digital de válvulas recibe una señal de consigna de 4-20 mA y utiliza un sensor magnético de efecto Hall sin contacto para medir la posición de la válvula. Soporta comunicación HART 7 para configuración y diagnóstico remotos. Las características clave incluyen configuración y calibración SmartCal con un solo botón, pantalla gráfica LCD local opcional con botones pulsadores aptos para áreas peligrosas, y diagnósticos avanzados de válvulas en línea. El diseño ofrece un consumo de aire en estado estacionario reducido en comparación con los posicionadores convencionales, manteniendo al mismo tiempo una alta capacidad de entrega de aire. Es adecuado tanto para válvulas lineales como rotativas y está construido para instalación en interiores o exteriores en entornos industriales.
Especificaciones Técnicas
| Especificación |
Detalles |
| Serie del Modelo |
SVI3 (3ª Generación) |
| Configuración Específica |
SVI3-21121212 |
| Tipo |
Posicionador / controlador digital de válvulas HART |
| Señal de Entrada |
4-20 mA (alimentado por bucle) |
| Comunicación |
HART 7 |
| Detección de Posición |
Magnética sin contacto (Efecto Hall) |
| Capacidad de Recorrido Lineal |
0.25" a 8" (6.4 a 200 mm) |
| Capacidad de Recorrido Rotativo |
118° a 140° |
| Precisión |
±0.5% del alcance total (típico) |
| Histéresis + Banda Muerta |
±0.3% del alcance total |
| Repetibilidad |
±0.3% del alcance total |
| Temperatura de Operación |
-55°C a +85°C (opción extendida); estándar -40°C a +85°C |
| Presión de Suministro |
1.4 a 8.3 bar (20 a 120 psi) |
| Entrega de Aire |
410 SLPM @ 30 psi |
| Acción Neumática |
Acción simple, a prueba de fallos |
| Protección de la Carcasa |
IP66 / NEMA 4X |
| Material de la Carcasa |
Aluminio libre de cobre (opcional 316SS) |
| Certificaciones |
Capaz de SIL3; aprobaciones ATEX, IECEx, US, Canadá para áreas peligrosas |
Industria de Aplicación
Se utiliza en las industrias de petróleo y gas, procesamiento químico, generación de energía, refinación y procesos generales para el posicionamiento preciso de válvulas de control neumáticas de acción simple en servicio continuo y exigente.
Problemas Comunes
Los usuarios de posicionadores más antiguos a menudo se enfrentan a largos tiempos de puesta en marcha, mayor consumo de aire, información limitada sobre diagnósticos o desgaste del sensor. El SVI3 aborda estos problemas a través de la configuración SmartCal con un solo botón, menor consumo de aire en estado estacionario, detección sin contacto y diagnósticos avanzados en línea con capacidad de almacenamiento de datos.
Modelos de Reemplazo
Sirve como una actualización moderna o reemplazo para posicionadores anteriores de la serie Masoneilan SVI (como SVI II AP o SVi1000) y otros posicionadores digitales o analógicos de acción simple que requieren comunicación HART y diagnósticos mejorados.
Por qué Comprar con Nosotros
Suministramos controladores de válvulas digitales genuinos de Masoneilan (Baker Hughes) y ofrecemos soporte práctico para la selección correcta de la configuración y la adaptación a la aplicación del proceso.
Stock y Tiempo de Entrega
El tiempo típico de producción y entrega es de 6 a 8 semanas.
Formulario de Solicitud de Cotización
Por favor, proporcione detalles sobre el tipo de válvula (lineal o rotativa), especificaciones del actuador, nivel de diagnóstico requerido, preferencia de pantalla, necesidades de certificación para áreas peligrosas y cantidad para una cotización personalizada.
