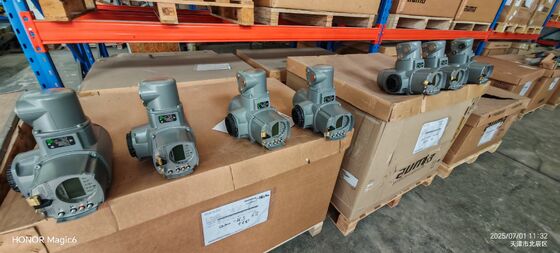

Actuador eléctrico AUMA SA/SQ con válvula eléctrica china
Resumen del producto
El actuador eléctrico AUMA SA/SQ combinado con una válvula eléctrica china ofrece una solución de alto rendimiento para el control automatizado de válvulas en entornos industriales exigentes.Los actuadores AUMA SA (multi-turn) y SQ (part-turn) son reconocidos por su fiabilidad, que proporciona un par preciso y posicionamiento para las válvulas de puerta, globo, bola y mariposa.esta combinación garantiza un funcionamiento sin problemas en aplicaciones como el petróleo y el gasCon diagnósticos avanzados, diseño modular y cumplimiento de estándares internacionales como ISO y DIN,este dúo de productos proporciona una automatización confiable y durabilidad a largo plazo.
Características clave

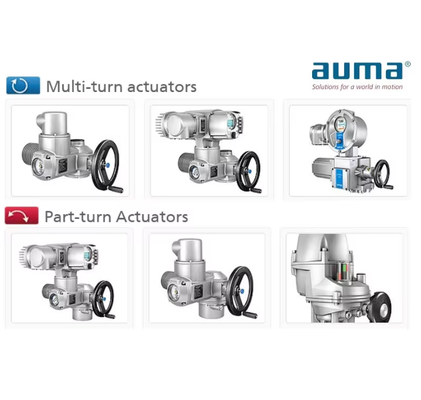

- Actuación versátil: AUMA SA para válvulas de múltiples vueltas (10 ∼32.000 Nm) y SQ para válvulas de vueltas parciales (50 ∼2.500 Nm), garantizando la compatibilidad con diversos tipos de válvula.
- Control de precisión: Sensores avanzados de límite y par para posicionar y operar con precisión las válvulas.
- Diseño de válvula robusta: válvula eléctrica china con opción de presión equilibrada o de un solo asiento para un cierre ajustado y una gran capacidad de flujo.
- Diagnóstico avanzado: Controles de CA AUMA con informes de eventos con marca de tiempo, registro de par y monitoreo de vibraciones para mantenimiento predictivo.
- Diseño modular: Configuraciones flexibles con conectores AUMA de enchufe/socket y interfaces de bus de campo opcionales (por ejemplo, Profibus, Modbus).
- Alta durabilidad: Protección IP68 de la carcasa y materiales resistentes a la corrosión (acero inoxidable, acero al carbono para la válvula; aluminio para el actuador).
- Desactivar manualmente: Rueda de mano para el funcionamiento manual durante los cortes de energía o el mantenimiento.
- Amplia compatibilidad: admite motores de CA y CC de 3 fases, 1 fase para una aplicabilidad global.
- Certificaciones: Conforme a la norma ISO 5210/5211, DIN, ATEX y SIL 2 (para configuraciones seleccionadas).
- Fácil integración: Conexión perfecta con DCS a través de las interfaces configurables de AUMA y el software CDT habilitado para Bluetooth.
Especificaciones técnicas
| Parámetro | Actuador del AUMA SA | Actuador AUMA SQ | Válvula eléctrica china |
|---|
| Tipo de producto | Varias vueltas | Viración parcial | Globo, puerta, bola o mariposa |
| Rango de par | 10 ‰ 32 000 Nm | 50 ‰ 2500 Nm | No incluido |
| Tiempo de funcionamiento (90°) | No incluido | 4 ¢ 100 s | No incluido |
| Tamaño de la válvula | No incluido | No incluido | DN 15 ∆DN 400 (NPS 1⁄2" ∆16") |
| Nivel de presión | No incluido | No incluido | PN 10 PN 100 (clase ANSI 150 600) |
| Rango de temperatura | -40 °C a 80 °C (-40 °F a 176 °F) | -40 °C a 80 °C (-40 °F a 176 °F) | -46°C a 425°C -50°F a 800°F |
| Fuente de alimentación | 3 fases, 1 fase AC, CC | 3 fases, 1 fase AC, CC | No incluido |
| Protección del recinto | Protección IP68 | Protección IP68 | Se aplican las siguientes medidas: |
| Materiales | De aleación de aluminio | De aleación de aluminio | Acero al carbono (WCB), acero inoxidable (CF8M) |
| Interfaz de control | HART, Profibus, Modbus, Foundation Fieldbus y otros | HART, Profibus, Modbus, Foundation Fieldbus y otros | No incluido |
| Certificaciones | Se aplicará el método de ensayo de la norma ISO 5210, ATEX, SIL 2 (configuraciones seleccionadas) | Se aplicará el procedimiento de ensayo de la norma ISO 5211, ATEX, SIL 2 (configuraciones seleccionadas) | Se aplican las siguientes condiciones:34, API 6D, PED |
Aplicaciones
La combinación AUMA SA/SQ Electric Actuator y Chinese Electric Valve está diseñada para una robusta automatización en aplicaciones industriales críticas:
- Petróleo y gas: Control preciso de las válvulas de puerta y de bolas en tuberías y refinerías.
- Procesamiento químico: Regula el flujo en reactores, columnas de destilación y sistemas de dosificación química.
- Tratamiento del agua: Automatiza las válvulas de las plantas municipales de abastecimiento de agua y tratamiento de aguas residuales.
- Generación de energía: Gestiona el flujo de vapor, agua o gas en sistemas de calderas y turbinas.
- Industria petroquímica: Garantiza un funcionamiento fiable en ambientes de alta presión y corrosivos.
Preguntas frecuentes
¿Qué tipos de válvulas son compatibles con esta combinación?
El AUMA SA admite válvulas de giro múltiple (puerta, globo), mientras que el SQ admite válvulas de giro parcial (bola, mariposa), emparejadas con válvulas eléctricas chinas de varios tipos.
¿Cómo mejoran los actuadores AUMA el rendimiento de las válvulas?
Proporcionan un control preciso del par, diagnósticos avanzados e integración de bus de campo para una automatización y monitorización sin fisuras.
¿Puede funcionar esta combinación en ambientes hostiles?
Sí, con protección IP68, materiales resistentes a la corrosión y certificación ATEX, es adecuado para condiciones extremas.
¿Cuál es el beneficio del diseño de la válvula de equilibrio de presión?
Reduce los requisitos de fuerza del actuador, lo que permite un control eficiente en aplicaciones de diferencial de alta presión.
¿Cómo se simplifica el mantenimiento?
El diseño modular de AUMA, las herramientas de diagnóstico y la anulación manual, combinadas con la construcción robusta de la válvula, minimizan el tiempo de inactividad y las necesidades de mantenimiento.
