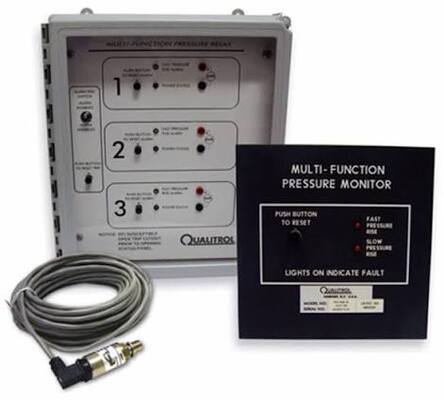

Monitor de Presión Electrónico Qualitrol 930
El Qualitrol 930 es un monitor de presión electrónico multifunción diseñado para detectar y responder tanto a aumentos rápidos de presión como a cambios lentos (estáticos) de presión en sistemas de transformadores. Se aplica comúnmente en los tanques principales de los transformadores y en los compartimentos de los cambiadores de tomas bajo carga (LTC) para proporcionar funciones de alarma y disparo que ayudan a proteger el equipo de eventos de presión peligrosos.
Descripción General del Producto
Este dispositivo utiliza sensores de presión electrónicos que monitorean continuamente la presión del tanque y emiten una señal proporcional al valor medido. Combina la detección de aumento rápido de presión con el monitoreo de presión estática e incluye funcionalidad de relé de sellado. Los puntos de ajuste ajustables en campo permiten la personalización de la sensibilidad tanto para eventos de presión rápidos como lentos. Los indicadores LED locales muestran el estado, mientras que las salidas analógicas continuas admiten la indicación remota o la integración SCADA. Hay disponibles versiones de sensor único y multisensores; los modelos multisensores pueden utilizar esquemas lógicos (como 2 de 3) para ayudar a reducir las activaciones intempestivas. Los sensores son adecuados tanto para espacios de aceite como de gas y se pueden montar a través de una rosca NPT de 1/4"-18 o con adaptadores de reacondicionamiento para instalaciones existentes de Qualitrol 900/910.
Especificaciones Técnicas
| Especificación |
Detalles |
| Serie del Modelo |
Qualitrol 930 |
| Función |
Monitoreo de presión rápida y estática con alarma/disparo |
| Rango de Presión |
0 a 30 PSIG (0 a 2 bar) |
| Montaje del Sensor |
Puerto de entrada de presión NPT de 1/4"-18 |
| Número de Interruptores |
Sensor único: hasta 3 SPDT; Multisensores: hasta 9 SPDT |
| Contactos del Relé |
Opciones de estado de presión rápida, presión lenta y alimentación |
| Salida Analógica |
0-1 mA o 4-20 mA (para remoto/SCADA) |
| Alimentación de Entrada |
Opciones universales que incluyen 85-265 VCA 50/60 Hz o 110-370 VCC |
| Longitud del Cable |
Hasta 750 pies (228,6 m) máx. |
| Temperatura Ambiente (Sensor/Cable) |
-40°C a 85°C |
| Temperatura Ambiente (Placa de Control) |
Aprox. -30°C a 72°C |
| Protección / Indicación |
LEDs locales para estado de actuación y alimentación |
Industria de Aplicación
Se utiliza principalmente en empresas de servicios públicos de energía eléctrica y subestaciones industriales para la protección de transformadores de potencia y cambiadores de tomas bajo carga. Admite programas de mantenimiento basado en condiciones y protección de activos.
Problemas Comunes
Los dispositivos mecánicos de aumento rápido de presión pueden producir activaciones intempestivas o carecer de monitoreo remoto continuo. El 930 ayuda a abordar estos problemas a través de sensibilidad ajustable, opciones de lógica multisensores, salidas analógicas continuas e indicación local clara con operación seleccionable momentánea o de sellado.
Modelos de Reemplazo
Adecuado como actualización o reemplazo electrónico para relés mecánicos de aumento rápido de presión Qualitrol 900/910 y dispositivos similares de presión súbita, incluidas las opciones de montaje de reacondicionamiento.
Por Qué Comprar con Nosotros
Suministramos equipos genuinos de monitoreo de presión Qualitrol y brindamos soporte práctico para la selección y aplicación en sistemas de protección de transformadores.
Stock y Tiempo de Entrega
El tiempo típico de producción y entrega es de 6 a 8 semanas.
Formulario de Solicitud de Cotización
Por favor, proporcione detalles sobre la preferencia de sensor único o multisensores, los requisitos de la fuente de alimentación, la salida analógica deseada, las necesidades de montaje y la cantidad para una cotización personalizada.
