Controlador de válvulas digitales de la serie DVC2000 industrial 4-20mA HART para válvulas de control

Descripción general del producto

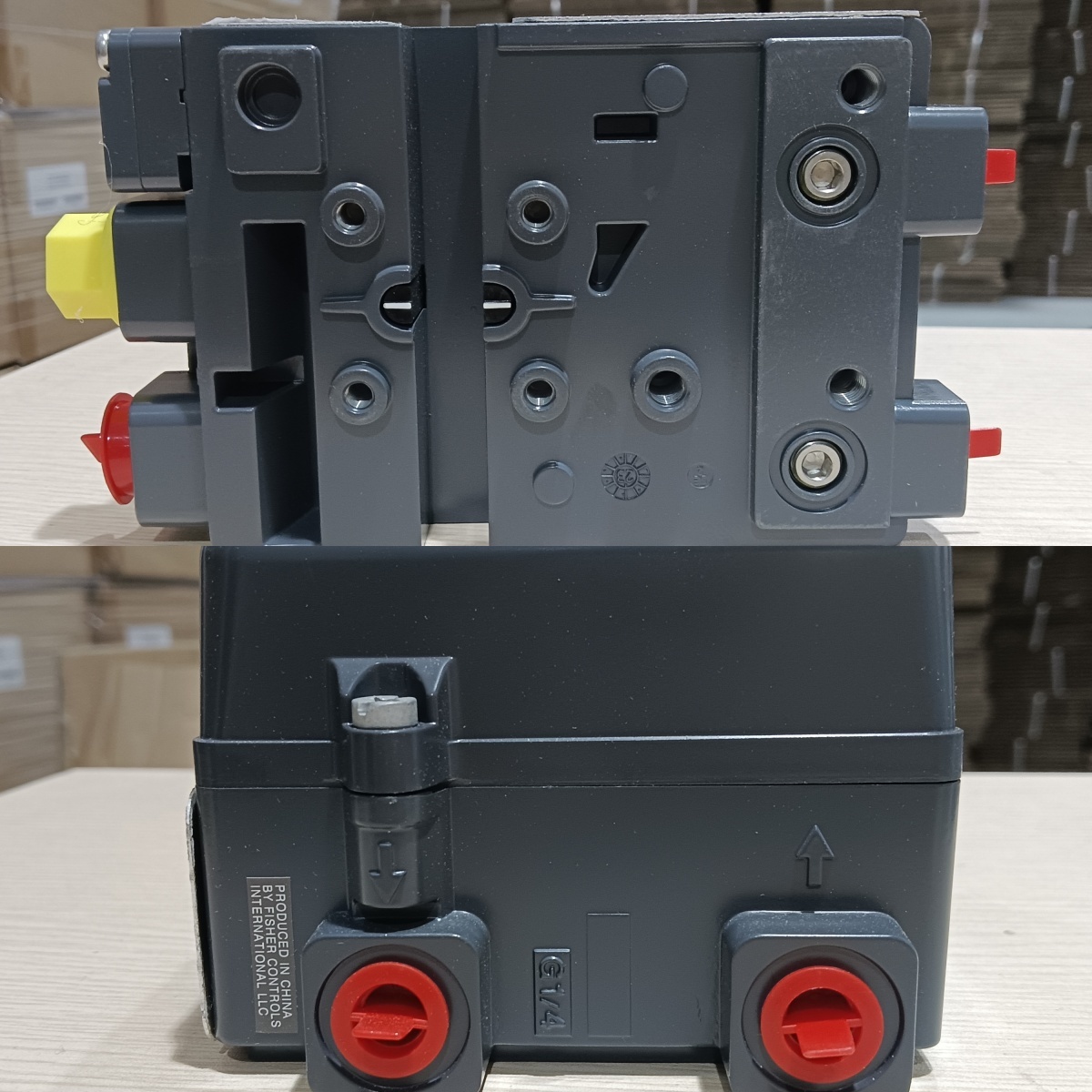

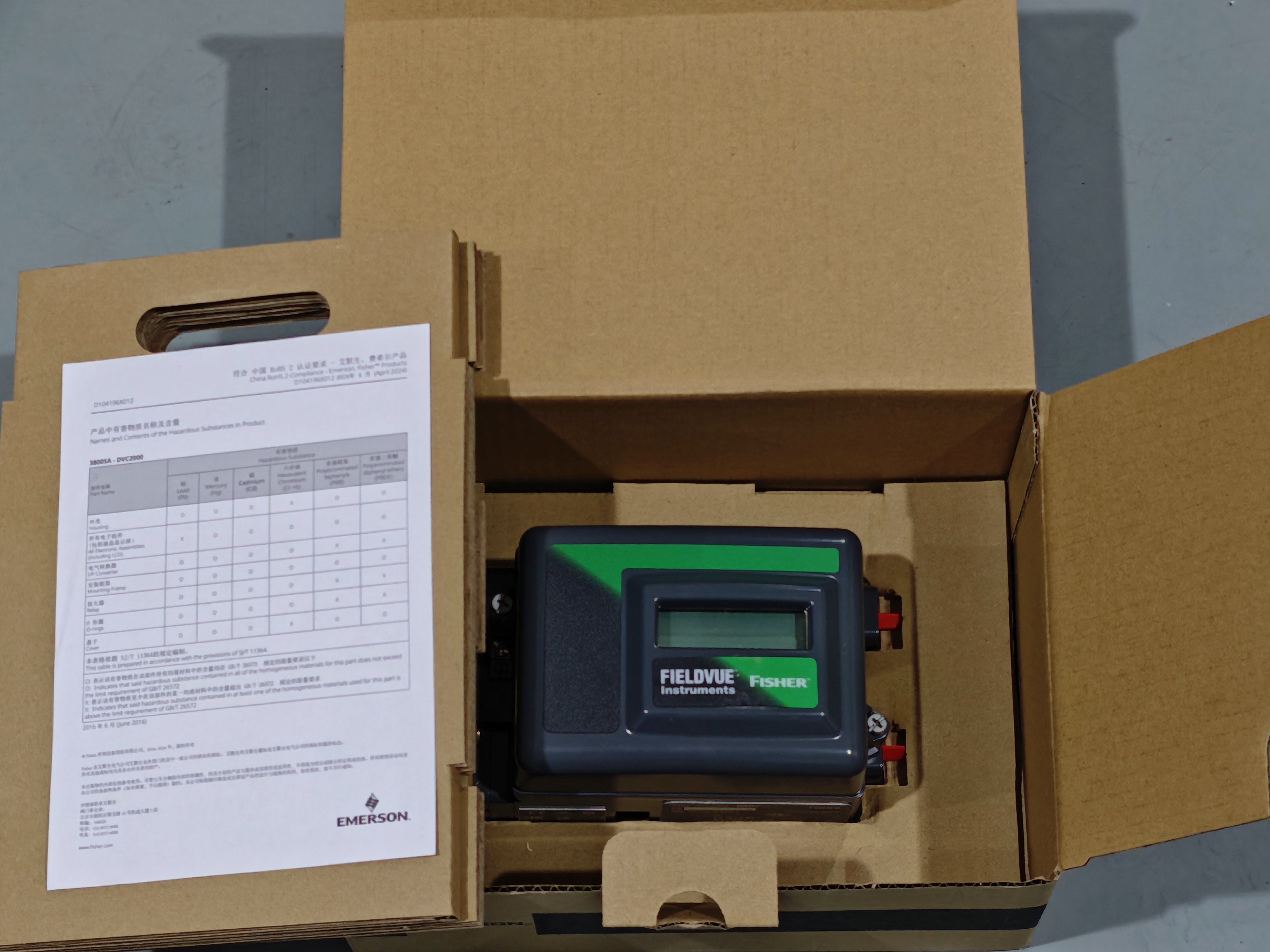

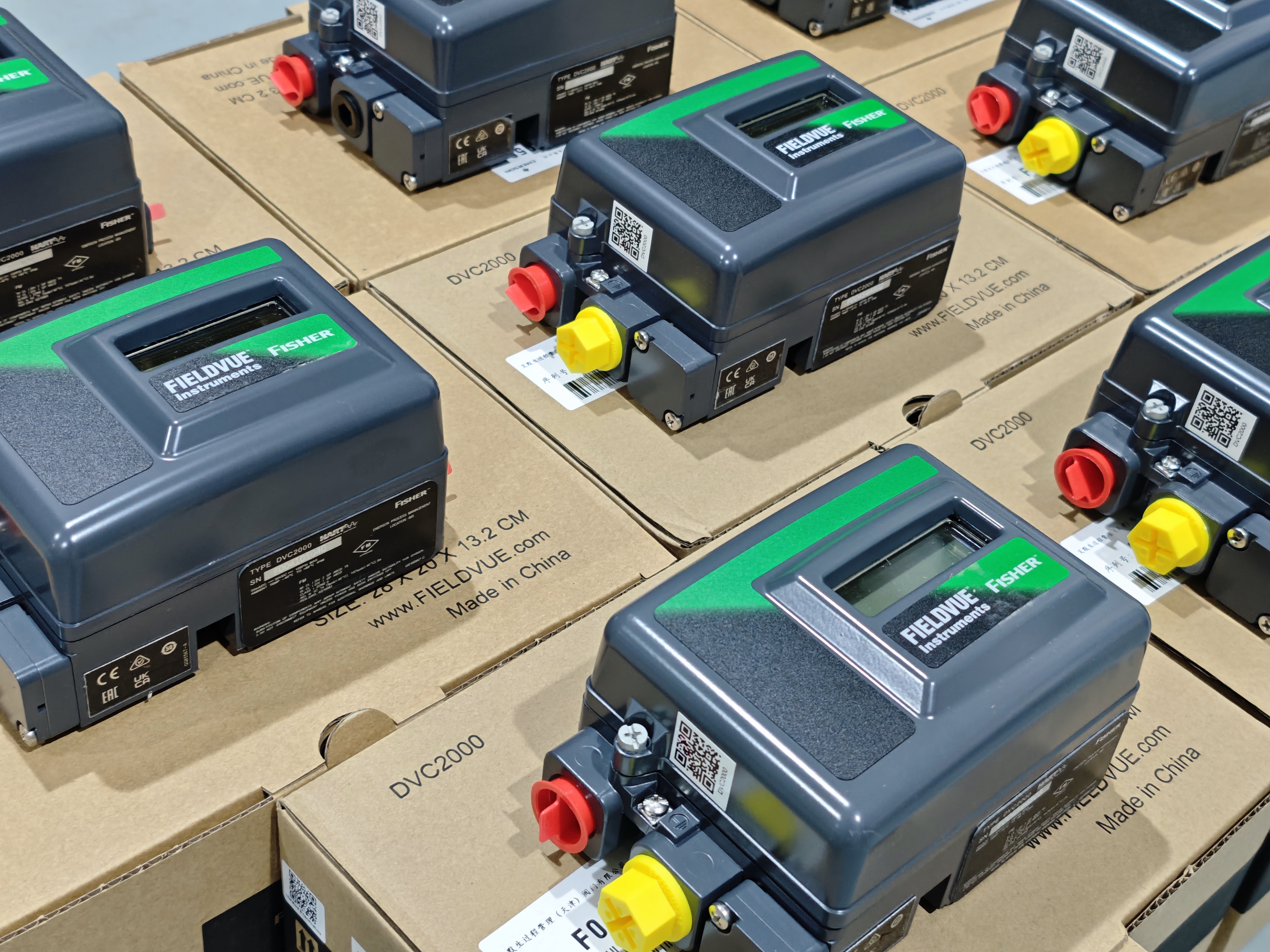

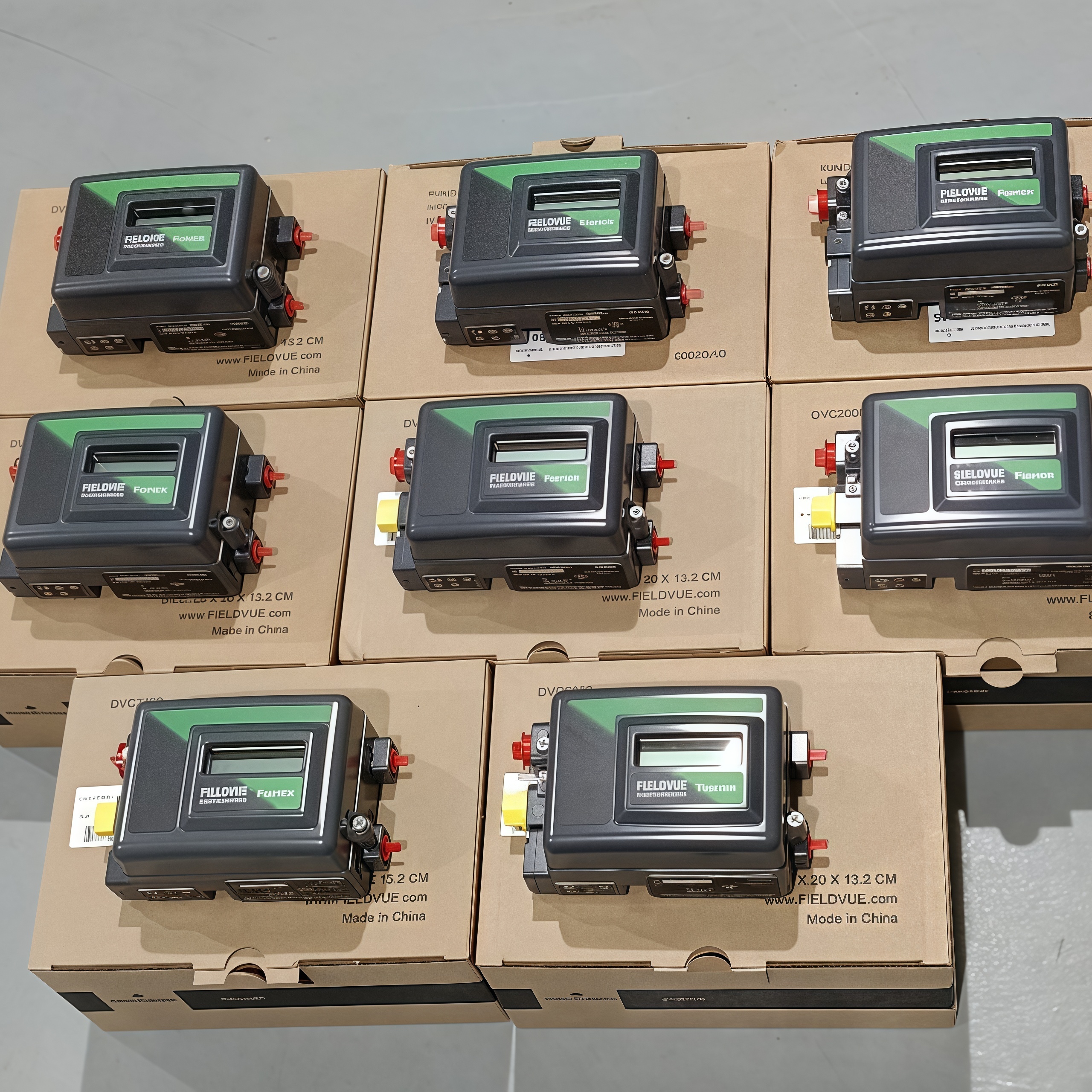

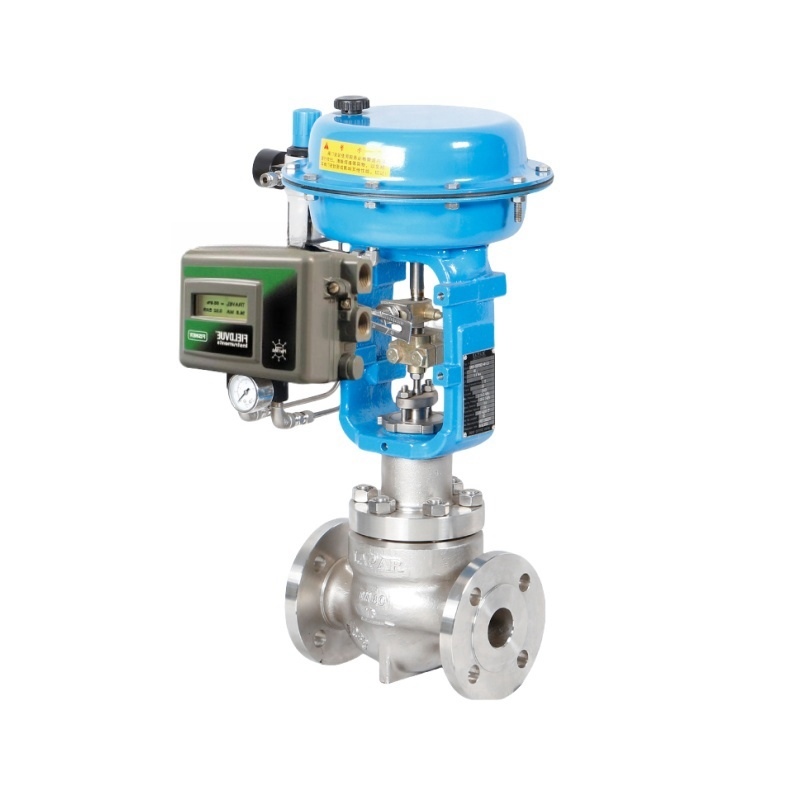

El controlador de válvulas digital DVC2000 es un posicionador de válvula basado en microprocesador y comunicante de corriente a neumático. Convierte una señal de control de 4-20 mA en una salida neumática para accionar un actuador neumático de simple efecto. La unidad se adapta fácilmente en lugar de los posicionadores analógicos existentes.

El sistema de retroalimentación sin enlace utiliza tecnología de detección magnética, sin contacto mecánico entre el vástago de la válvula y el controlador, por lo que no hay piezas de desgaste. El instrumento tiene una interfaz de usuario local con una pantalla LCD multilingüe que permite la configuración, calibración y ajuste directamente en la válvula. El diseño del posicionador de dos etapas proporciona una plataforma mecánica para la capacidad de respuesta a pequeños cambios de entrada y un control de proceso más estricto.

Para diagnósticos avanzados, el software ValveLink puede probar el conjunto completo de la válvula de control sin interrumpir el proceso, lo que ayuda a identificar problemas antes de que el equipo falle. Un paquete de E/S opcional incluye dos interruptores de límite integrales y un transmisor de posición del vástago.

Especificaciones técnicas

Industria de aplicación

El DVC2000 se utiliza en las industrias química, de petróleo y gas, de refinación, de pulpa y papel, de energía, de alimentos y bebidas, farmacéutica y otras industrias de procesos. Maneja aplicaciones de control de flujo, presión, temperatura y nivel. Su tamaño compacto y configuración sencilla lo hacen muy adecuado para válvulas de control estándar con carreras cortas y procedimientos rutinarios.

Problemas comunes

• El instrumento no se comunica: Verifique el voltaje disponible. Confirme que el voltaje del terminal esté dentro del rango de 9–32 VDC e inspeccione los conectores de cableado en la placa de circuito impreso.

• Fallo de Flash ROM: Reinicie el instrumento. Si la falla no se resuelve, reemplace el conjunto de la placa de circuito impreso.

• La válvula no responde a las señales de control: Verifique las conexiones neumáticas y la presión de suministro. Verifique que el bloque de funciones esté en el modo correcto.

• La pantalla muestra el símbolo de alerta ⚠️: El DVC2000 se autodiagnostica continuamente. Consulte el registro de alertas, que almacena hasta 20 alertas de los grupos de Alertas de Válvula o Alertas de Fallo.

Modelos de reemplazo

El DVC2000 es un posicionador de válvula de control estándar. El DVC6200 puede reemplazar directamente al DVC2000 en muchas aplicaciones; pertenecen a la misma línea de productos y comparten un montaje compatible. El DVC6200 ofrece diagnósticos avanzados y retroalimentación sin enlace para válvulas de control críticas, mientras que el DVC2000 sigue siendo una opción práctica para aplicaciones rutinarias. Para alternativas de otros fabricantes, verifique el montaje, el rango de carrera y el protocolo de comunicación antes de realizar el pedido.
