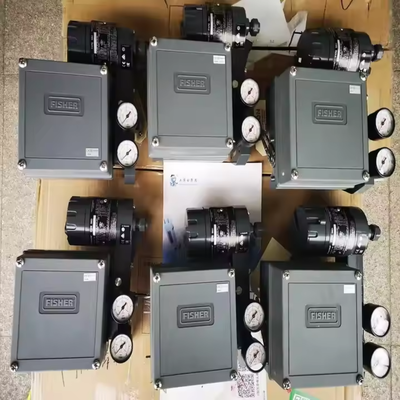

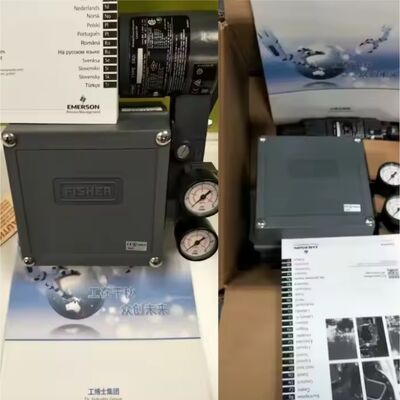

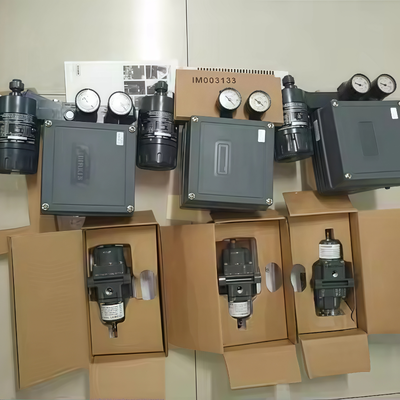

3582i Posicionador electropneumático 4-20mA para actuadores neumáticos de acción única lineales en acero inoxidable

Descripción general del producto

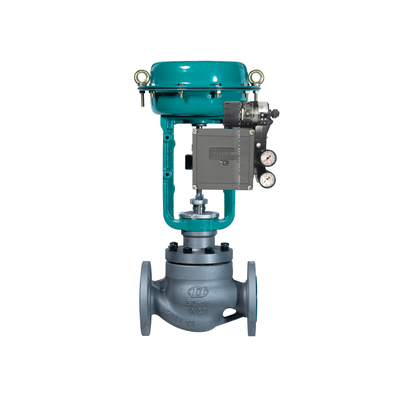

El 3582i es un posicionador de válvulas electroneumático diseñado para conjuntos de válvulas de control de vástago deslizante con actuador de diafragma. Consta de un convertidor electroneumático 582i instalado en un posicionador de válvula neumático 3582. El convertidor recibe una señal de entrada de corriente continua y produce una salida neumática proporcional a través de un arreglo de boquilla/aleta. Esta salida luego alimenta el posicionador neumático, eliminando la necesidad de un transductor montado por separado.

El instrumento proporciona una posición precisa del vástago de la válvula proporcional a la señal de entrada de corriente continua. Es un diseño probado en campo conocido por su respuesta rápida y su capacidad para soportar las vibraciones que se encuentran en la mayoría de los entornos de planta. El bajo consumo de aire en estado estacionario contribuye a una operación eficiente.

Los ajustes de cero y alcance son accesibles con la cubierta retirada, utilizando un destornillador y una llave. La unidad se puede cambiar entre acción directa e inversa mediante ajustes sencillos. Los cambios en la presión de suministro y la carga de la válvula tienen un efecto mínimo en el funcionamiento del posicionador. La carcasa, los componentes y los materiales de la junta se seleccionan para soportar entornos hostiles, y el aire de purga del posicionador purga las partes internas para una protección adicional.

Especificaciones técnicas

Industria de aplicación

El 3582i se utiliza con conjuntos de válvulas de control de vástago deslizante con actuador de diafragma en industrias de procesos. Maneja aplicaciones de control de flujo, presión, temperatura y nivel. El rango de cero y alcance ajustable permite el uso de todas las señales de entrada estándar, incluidos los rangos divididos. Dado que las unidades de una familia de posicionadores cubren una variedad de aplicaciones de control, los requisitos básicos de inventario de repuestos se simplifican.

Problemas comunes

• El posicionador no responde a la señal de entrada: Verifique la presión de suministro y las conexiones neumáticas. Verifique que el conjunto de boquilla/aleta no esté obstruido y que el relé esté funcionando.

• La posición del vástago de la válvula no coincide con la señal de entrada: Verifique la calibración de cero y alcance. Verifique que la posición de la leva coincida con el recorrido y la acción del actuador.

• Operación errática u oscilación: Inspeccione si hay fugas de aire en las tuberías y accesorios. Verifique si hay fricción excesiva en el empaque de la válvula o en el actuador.

• Las fluctuaciones de la presión de suministro afectan la posición: Confirme que la presión de suministro sea estable y esté dentro del rango recomendado. El 3582i está diseñado para minimizar el efecto de los cambios en la presión de suministro, pero las fluctuaciones extremas aún pueden causar problemas.

• Modelos de reemplazo

El 3582i es un diseño de posicionador neumático heredado. Para nuevas instalaciones que requieren comunicación digital y diagnóstico, los controladores de válvulas digitales DVC6200 o DVC2000 son los equivalentes modernos de la misma línea de productos. El convertidor 582i se puede instalar en campo en un posicionador neumático 3582 existente para actualizarlo a una configuración 3582i, aunque esto puede requerir cambiar el montaje del posicionador y el rango de la señal de entrada. Para alternativas de proveedores cruzados, verifique la compatibilidad del montaje del actuador, el rango de recorrido y la señal de entrada antes de realizar el pedido.
