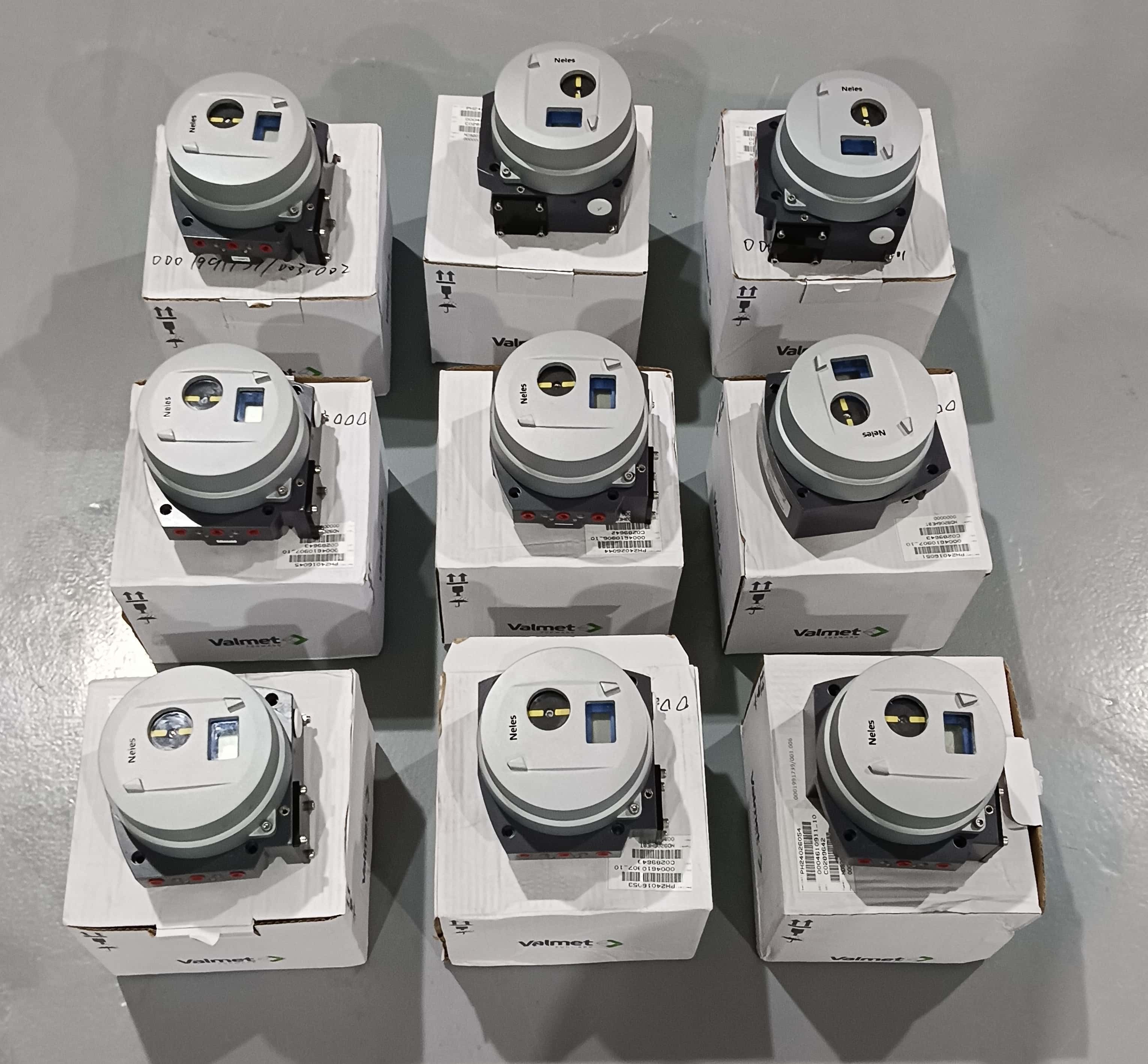

Posicionador de Válvula Inteligente Neles ND9103HX8T / ND9106HX8T

Descripción General del Producto

Los Neles ND9103HX8T y ND9106HX8T son posicionadores de válvula digitales inteligentes de la serie ND9000. Se utilizan para controlar actuadores de válvula neumáticos, convirtiendo una señal de control de 4–20 mA en una salida neumática y monitoreando continuamente la posición de la válvula.

Los dos modelos están diseñados para diferentes configuraciones de actuador. El ND9103HX8T es para actuadores de simple efecto, mientras que el ND9106HX8T es para actuadores de doble efecto.

La plataforma ND9000 soporta válvulas lineales y rotativas y proporciona configuración local o remota, diagnóstico de válvula y comunicación digital. El posicionador también se puede montar en diferentes tipos de actuadores con los arreglos de montaje adecuados.

Para proyectos de reemplazo, el tipo de actuador, el protocolo de comunicación, el arreglo de montaje y el modelo de posicionador existente deben verificarse antes de realizar el pedido.

Especificaciones Técnicas

Las especificaciones finales dependen del código de modelo completo y la configuración seleccionada. El rango de presión de aire, las certificaciones, las opciones de retroalimentación y los detalles de montaje deben confirmarse contra la placa de identificación o el código de pedido antes de la compra.

Industria de Aplicación

Los ND9103HX8T y ND9106HX8T se utilizan en sistemas de control de procesos donde las válvulas neumáticas requieren control de posición electrónico y funciones de diagnóstico.

Las áreas de aplicación típicas incluyen:

• Petróleo y Gas — válvulas de proceso, tuberías e instalaciones de producción

• Petroquímica — control de flujo y de procesos

• Procesamiento Químico — sistemas de válvulas de control automatizadas

• Generación de Energía — control de válvulas neumáticas en sistemas de planta

• Pulpa y Papel — aplicaciones de control de procesos

• Agua y Aguas Residuales — válvulas de proceso automatizadas

• Marina y Offshore — aplicaciones que requieren configuraciones aprobadas adecuadas

• Automatización General de Procesos — válvulas de control lineales y rotativas

La plataforma ND9000 está diseñada para interactuar con los principales sistemas DCS y se puede adaptar a actuadores Neles o de terceros con los kits de montaje apropiados.

Problemas Comunes

El posicionador no responde a la señal de 4–20 mA

Verifique primero el cableado del bucle, la señal de entrada y las condiciones de alimentación. La configuración del posicionador también debe verificarse para asegurar que la señal de entrada se reconozca correctamente.

La válvula no alcanza la posición requerida

Verifique el tipo de actuador, el recorrido de la válvula, la alineación del montaje y la configuración de calibración. Para instalaciones de reemplazo, el posicionador debe configurarse de acuerdo con la válvula y el actuador reales.

La calibración falla

Verifique el acoplamiento mecánico entre el posicionador y el actuador. Un montaje incorrecto o ajustes de recorrido inadecuados pueden afectar el proceso de calibración.

La salida de aire no es correcta

Verifique el suministro de aire del instrumento, las conexiones neumáticas y la configuración del actuador. Los ND9103HX8T y ND9106HX8T están destinados a diferentes arreglos de actuador, por lo que el modelo debe coincidir con el tipo de actuador.

La comunicación HART no está disponible

Verifique el cableado del bucle y la conexión de comunicación HART. El sistema de control o el comunicador portátil también deben ser compatibles con la configuración del posicionador seleccionada.

La información de diagnóstico no está disponible

Los diagnósticos disponibles dependen de la configuración del posicionador y la configuración de comunicación. Verifique la interfaz de comunicación y la configuración antes de reemplazar la unidad.

Modelos de Reemplazo

Los ND9103HX8T y ND9106HX8T no deben tratarse como intercambiables simplemente porque pertenecen a la misma serie ND9000.

La principal diferencia es la configuración del actuador:

Por lo tanto, para un pedido de reemplazo, primero se debe verificar el modelo de posicionador existente.

Otros modelos ND9000, como ND9102, ND9203 y ND9206, tienen diferentes configuraciones o funciones y solo deben considerarse después de verificar el código de modelo completo.

Para aplicaciones de reemplazo, proporcione:

• Modelo de posicionador existente

• Tipo de actuador

• Tipo de válvula

• Recorrido o rotación de la válvula

• Señal de entrada

• Protocolo de comunicación

• Suministro de aire

• Arreglo de montaje

• Certificaciones requeridas

• Temperatura de operación

Por qué Comprar con Nosotros

Suministro de Producto Basado en Modelo

Suministramos posicionadores de válvula industriales de acuerdo con el modelo y la configuración real requerida por el proyecto.

Verificación de Reemplazo

Si está reemplazando un posicionador ND9000 existente, puede enviarnos la placa de identificación o el código del modelo. Podemos verificar las principales diferencias de configuración antes de la cotización.

Suministro de Válvulas e Instrumentos

Nuestra gama de productos cubre posicionadores de válvula, válvulas de control, actuadores eléctricos y neumáticos, instrumentos de proceso y accesorios de válvula relacionados.

Soporte de Proyecto

Para proyectos industriales, podemos ayudar con la selección de productos, cotización, abastecimiento de repuestos y entrega internacional.

Adquisición Multimarca

Si su proyecto utiliza diferentes marcas de válvulas e instrumentación, los productos relacionados se pueden obtener juntos de acuerdo con los requisitos del proyecto.

Stock y Tiempo de Entrega

La disponibilidad de stock para ND9103HX8T y ND9106HX8T depende de la configuración exacta, la cantidad y el programa de suministro actual.

Las configuraciones estándar pueden tener una disponibilidad diferente a las configuraciones especiales con certificaciones específicas, arreglos de montaje u otras opciones.

Para una estimación de entrega precisa, proporcione el modelo exacto, la cantidad y el país de destino. El stock actual y el tiempo de entrega deben confirmarse antes de realizar el pedido.

Formulario RFQ

Producto: Posicionador de Válvula Neles ND9103HX8T / ND9106HX8T

Modelo:
ND9103HX8T o ND9106HX8T

Cantidad:
Cantidad requerida

Posicionador Existente:
Información del modelo / placa de identificación

Tipo de Actuador:
Simple efecto / Doble efecto

Tipo de Válvula:
Lineal / Rotativa

Señal de Entrada:
4–20 mA u otro requisito

Comunicación:
HART o protocolo de comunicación requerido

Suministro de Aire:
Suministro de aire requerido o existente

Montaje:
Información del actuador existente o kit de montaje

Aplicación:
Petróleo y gas, química, energía, tratamiento de agua u otra industria

Destino:
País / ciudad

Fecha de Entrega Requerida:
Requisito de entrega del proyecto

Para proyectos de reemplazo, se recomienda enviar una foto de la placa de identificación del posicionador existente. Nos ayuda a verificar el código de modelo y la configuración exactos antes de la cotización.
