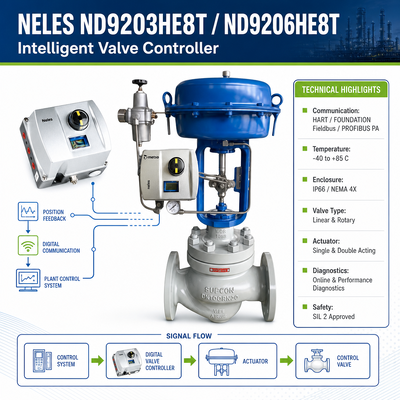

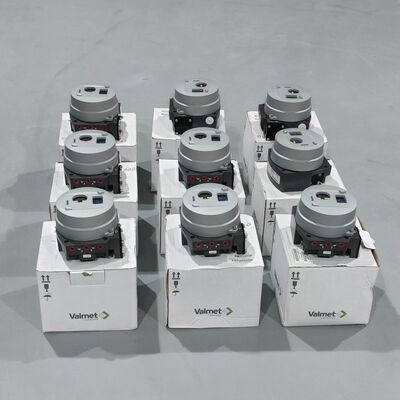

Posicionador de válvula Neles ND9203HE8T ND9206HE8T

Descripción general del producto

ElNeles ND9203HE8T y ND9206HE8Tson posicionadores de válvulas digitales de la serie ND9000, diseñados para aplicaciones de válvulas de control neumático. Utilizan control de posición digital y proporcionan funciones de configuración y diagnóstico para el funcionamiento de válvulas industriales.

La serie ND9200 se utiliza con disposiciones de válvulas y actuadores donde se requiere retroalimentación de posición confiable y control neumático. ElND9203HE8TyND9206HE8TLas configuraciones están asociadas con diferentes requisitos operativos del actuador, por lo que se debe seleccionar el modelo exacto de acuerdo con la válvula y el actuador existentes.

El posicionador se puede utilizar con aplicaciones de válvulas lineales o rotativas según la configuración seleccionada y la disposición de montaje. Sus funciones digitales permiten monitorear la posición de la válvula, los parámetros operativos y la información de diagnóstico durante la puesta en servicio y el mantenimiento.

Para proyectos de reemplazo, se deben verificar el modelo de posicionador existente, el tipo de actuador, el recorrido de la válvula, la señal de entrada y los requisitos de comunicación antes de realizar el pedido.

Especificaciones técnicas

Las especificaciones pueden variar según el código de opción y la configuración exactos. Confirme el código de modelo completo antes de cotizar o reemplazar.

La documentación del ND9000 confirma la entrada de 4–20 mA alimentada por bucle, las opciones HART 6/7, el gabinete IP66/NEMA 4X, los puertos neumáticos 1/4 NPT y las características eléctricas enumeradas.

Industria de aplicaciones

Los modelos ND9203HE8T y ND9206HE8T se pueden utilizar en sistemas de control de procesos industriales donde las válvulas neumáticas requieren control y monitoreo de posición digital.

Petróleo y gas

Se utiliza para válvulas de control neumáticas en sistemas de procesamiento, transmisión y procesos relacionados de petróleo y gas.

Química y petroquímica

Adecuado para aplicaciones de válvulas de proceso donde es necesario controlar y monitorear la posición de la válvula como parte de un circuito de proceso automatizado.

Generación de energía

Se puede utilizar con válvulas de control neumáticas en vapor, agua y otros sistemas de control de procesos.

Pulpa y papel

Aplicable a sistemas de proceso continuo donde se requiere información de diagnóstico y operación estable de válvulas neumáticas.

Agua y aguas residuales

Puede considerarse para el control automatizado de válvulas en sistemas de tratamiento de agua y agua de proceso.

Automatización de procesos generales

El posicionador se puede aplicar a válvulas de control industriales utilizando actuadores neumáticos y disposiciones de montaje compatibles.

La familia ND9000 está documentada para su uso con aplicaciones de válvulas lineales y rotativas y proporciona diagnósticos digitales para el funcionamiento de válvulas y posicionadores.

Problemas comunes

El posicionador no responde a la señal de control

Primero verifique el bucle de 4–20 mA, la fuente de alimentación y las conexiones eléctricas. El posicionador recibe alimentación de bucle, por lo que una corriente de bucle insuficiente o un cableado incorrecto pueden afectar el funcionamiento.

La posición de la válvula no coincide con el punto de ajuste

Verificar el acoplamiento mecánico entre el posicionador y el actuador, los ajustes de carrera de la válvula y la calibración. El montaje o la configuración incorrectos pueden provocar una desviación de posición.

No se puede completar la calibración

Verificar el movimiento del actuador, el montaje del posicionador y el suministro neumático. El actuador debe proporcionar el movimiento requerido para que el posicionador complete su procedimiento de calibración.

La salida neumática es inestable

Verifique el suministro de aire de instrumentos y los tubos neumáticos. La contaminación en el sistema de aire o las fugas alrededor de las conexiones neumáticas también pueden afectar el movimiento del actuador.

La comunicación HART no está disponible

Verifique el cableado del circuito, la carga eléctrica y la configuración de comunicación HART. También se deben confirmar la versión y configuración HART seleccionadas.

La retroalimentación de posición es incorrecta

Inspeccione el acoplamiento mecánico y la disposición del sensor de posición. El posicionador debe estar correctamente alineado con la válvula o actuador antes de la calibración.

Modelos de reemplazo

Para trabajos de reemplazo, elND9203HE8T y ND9206HE8Tdebe seleccionarse de acuerdo con el modo de funcionamiento del actuador y la configuración completa en lugar de solo por el número de modelo.

Se puede considerar el reemplazo de otros posicionadores de la serie ND de Neles dependiendo de la disposición de la válvula y el actuador. Los posibles modelos dentro de la misma familia de productos incluyen:

• ND9103HX8T

• ND9106HX8T

• ND9203HE8T

• ND9206HE8T

• Otras configuraciones de ND9000

La configuración del sufijo es importante. La información del producto disponible identifica03 configuraciones con operación de simple efecto y 06 configuraciones con operación de doble efecto, mientras que la denominación HE/HX se refiere a la configuración del posicionador correspondiente. Por lo tanto, se debe comprobar el reemplazo exacto con la placa de identificación y el actuador existentes.

Para una consulta de reemplazo, proporcione:

• Modelo de posicionador existente

• Modelo de válvula

• Modelo de actuador

• Actuador de simple o doble efecto

• Tipo de válvula

• Recorrido o rotación de la válvula

• Señal de entrada

• Requisito de comunicación

• Disposición de montaje existente

¿Por qué comprarnos?

Abastecimiento de modelos exactos

Suministramos posicionadores de válvulas industriales por número de modelo y configuración, incluidos los productos de la serie ND de Neles.

Verificación de configuración

Para consultas sobre ND9203HE8T y ND9206HE8T, podemos verificar el tipo de actuador, la señal, los requisitos de comunicación y otros detalles clave de configuración antes de cotizar.

Suministro de válvulas e instrumentos

Nuestra gama de productos cubre válvulas de control, posicionadores de válvulas, actuadores eléctricos y neumáticos, transmisores de presión, caudalímetros y otros instrumentos de proceso.

Soporte de proyecto de reemplazo

Si está reemplazando un posicionador Neles existente, puede proporcionar la placa de identificación o el número de modelo. Podemos ayudar a identificar las principales especificaciones que deben coincidir.

Soporte de pedidos internacionales

Apoyamos a los compradores industriales con cotizaciones, coordinación de adquisiciones, embalaje y acuerdos de entrega internacional.

Existencias y tiempo de entrega

Disponibilidad deND9203HE8T y ND9206HE8TDepende de la configuración exacta, la cantidad y el estado actual del suministro.

Las configuraciones estándar y las combinaciones de opciones especiales pueden tener diferentes plazos de entrega. Para pedidos de proyectos, el código del modelo real debe confirmarse antes de cotizar el cronograma de entrega.

Por favor proporcione elmodelo, cantidad y país de destinoal solicitar una cotización para poder verificar la disponibilidad actual y el tiempo estimado de entrega.

Formulario de solicitud de cotización

Producto:Posicionador de válvula Neles ND9203HE8T / ND9206HE8T

Modelo requerido:
ND9203HE8T / ND9206HE8T

Cantidad:
Cantidad requerida

Válvula existente:
Marca y modelo de válvula.

Solenoide:
Marca y modelo del actuador.

Tipo de actuación:
Simple efecto / Doble efecto

Señal de entrada:
4–20 mA u otro requisito

Comunicación:
HART 6 / HART 7 / otro requisito

Tipo de válvula:
Lineal / Rotativo

Recorrido de la válvula:
Viaje o rotación requerido

Solicitud:
Petróleo y gas / productos químicos / energía / agua / otros

Destino de entrega:
País/ciudad

Fecha de entrega requerida:
Calendario del proyecto o fecha objetivo

Para pedidos de reemplazo, envíe elplaca de identificación del posicionador existente o una foto clara del productosi está disponible. Esto nos ayuda a verificar el modelo y la configuración antes de la cotización.
