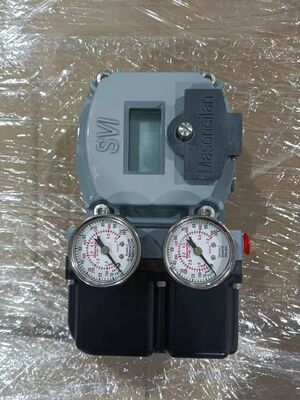

Posicionador Digital Inteligente Masoneilan SVI II HART 4-20mA Auto Tune para Actuadores Neumáticos

Descripción general del producto

El Masoneilan SVI II es un posicionador de válvula digital con microprocesador de 32 bits con una interfaz local que controla un actuador neumático utilizando una señal de control de dos hilos de 4-20 mA. Ofrece comunicación bidireccional utilizando el protocolo HART, compatible con HART 5 o 7 sobre 4-20 mA. El diseño universal permite una fácil adaptación en lugar de posicionadores analógicos existentes en actuadores neumáticos Masoneilan o no Masoneilan, ya sean de acción simple o doble.

La tecnología de detección de posición sin contacto lee a través de la carcasa; ninguna pieza móvil mecánica entra en la cavidad principal de la carcasa, lo que prolonga la vida útil. La pantalla LCD y los botones se pueden operar en todos los entornos peligrosos certificados, y la puesta en marcha es rápida y precisa con los métodos de parada automática y ajuste automático. Un diseño se adapta tanto a aplicaciones rotativas como lineales, remotas o locales.

Especificaciones técnicas

Industria de aplicación

El Masoneilan SVI II se utiliza en generación de energía, refinación, petroquímicos, petróleo y gas upstream y midstream. Las aplicaciones clave incluyen generadores de turbinas de vapor, condensadores, torres de enfriamiento, edificios de reactores, edificios de turbinas, generadores de vapor de recuperación de calor, balance de planta, destilación, reformado de hidroprocesamiento, craqueo, mezcla secundaria, enfriamiento y fraccionamiento, compresión de gas de carga, separación, operaciones de integridad de tuberías, deshidratación, refrigeración, licuefacción, carga y envío, regasificación y compresión.

Problemas comunes

• El autotune no se completa: La fricción medida es superior al 30% de la fuerza del resorte o la válvula salta visiblemente alrededor del punto de ajuste. Ejecute el autotune con configuraciones de agresividad de 2 o 4, o proceda a ajustar manualmente asegurándose de que la Ganancia Integral (I) se establezca en un mínimo de 100. El autotune puede fallar si la válvula es demasiado lenta; en este caso, ajuste manualmente.

• Oscilación de posición - Rápida: Ganancia del posicionador (P) configurada alta. La posición sobrepasa más del 20% del escalón y oscila más de dos veces. Disminuya la Ganancia (P) y (Padj) en incrementos del 50% hasta que cese la oscilación. Si un amplificador externo está ajustado agresivamente, ajuste el bypass del amplificador a 1 1/4 de vuelta desde la posición cerrada del ajuste del bypass.

• Oscilación de posición - Lenta: Ganancia de posición (P) configurada baja. Aumente la ganancia (P) y (Padj) en incrementos del 5% hasta que la oscilación se reduzca. Reduzca la Ganancia Integral (I) en un 25% hasta que la posición sea una línea plana. Si la oscilación es una onda cuadrada, aumente la integral en un 25% hasta que sea una línea plana.

• Fricción de la válvula superior al 25% del rango del resorte: Verifique usando la tendencia de ValVue que la oscilación se asemeje a un patrón de onda cuadrada. Aumente la Ganancia Integral (I) en un 25% hasta que la oscilación se extienda a una línea plana. Establezca el parámetro Zona muerta en 0.25%.

• Retroalimentación suelta: Para instalación rotativa, el conjunto del imán gira con las manos. Para el soporte alternativo, el tensor, la rótula y el brazo de toma no están asegurados. Apriete los tornillos de fijación y las contratuercas según sea necesario.

• Error de autocomprobación (falla de hardware): Retire la alimentación del dispositivo durante dos minutos y reinicie. Borre la alarma usando ValVue o HART Host. Si la falla persiste, reemplace el dispositivo completo o el módulo electrónico.

• Error de software (falla de hardware): Retire la alimentación del dispositivo durante dos minutos y reinicie. Borre la alarma usando ValVue o HART Host. Si la falla persiste, reemplace el dispositivo completo o el módulo electrónico.

• Error de paradas después de la calibración: Esta falla generalmente ocurre cuando la función obligatoria Encontrar PARADAS no se realiza durante la calibración estándar. Esta función localiza y almacena los límites de recorrido mecánicos del conjunto de la válvula. Repita la calibración y asegúrese de que se ejecute Encontrar PARADAS.

• El posicionador no se enciende con 4-20 mA: Verifique si hay voltaje insuficiente. Verifique los requisitos de voltaje de cumplimiento: >11 VDC a 4 mA, >9 VDC a 20 mA.

Modelos de reemplazo

El Masoneilan SVI3 AP es el posicionador de válvula digital de próxima generación de la misma línea de productos. Cuenta con soportes de montaje de acero inoxidable para cualquier combinación de válvula/actuador y es totalmente compatible con versiones anteriores de los soportes SVI II AP y SVI1000. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
