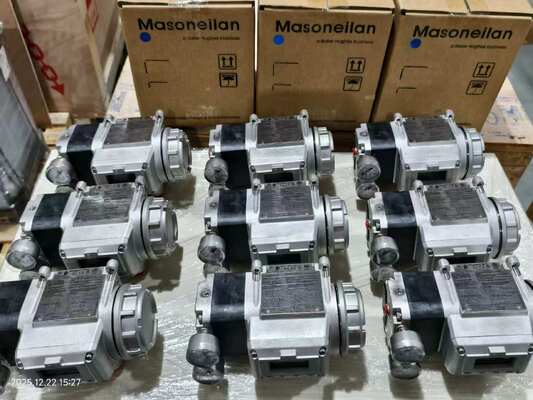

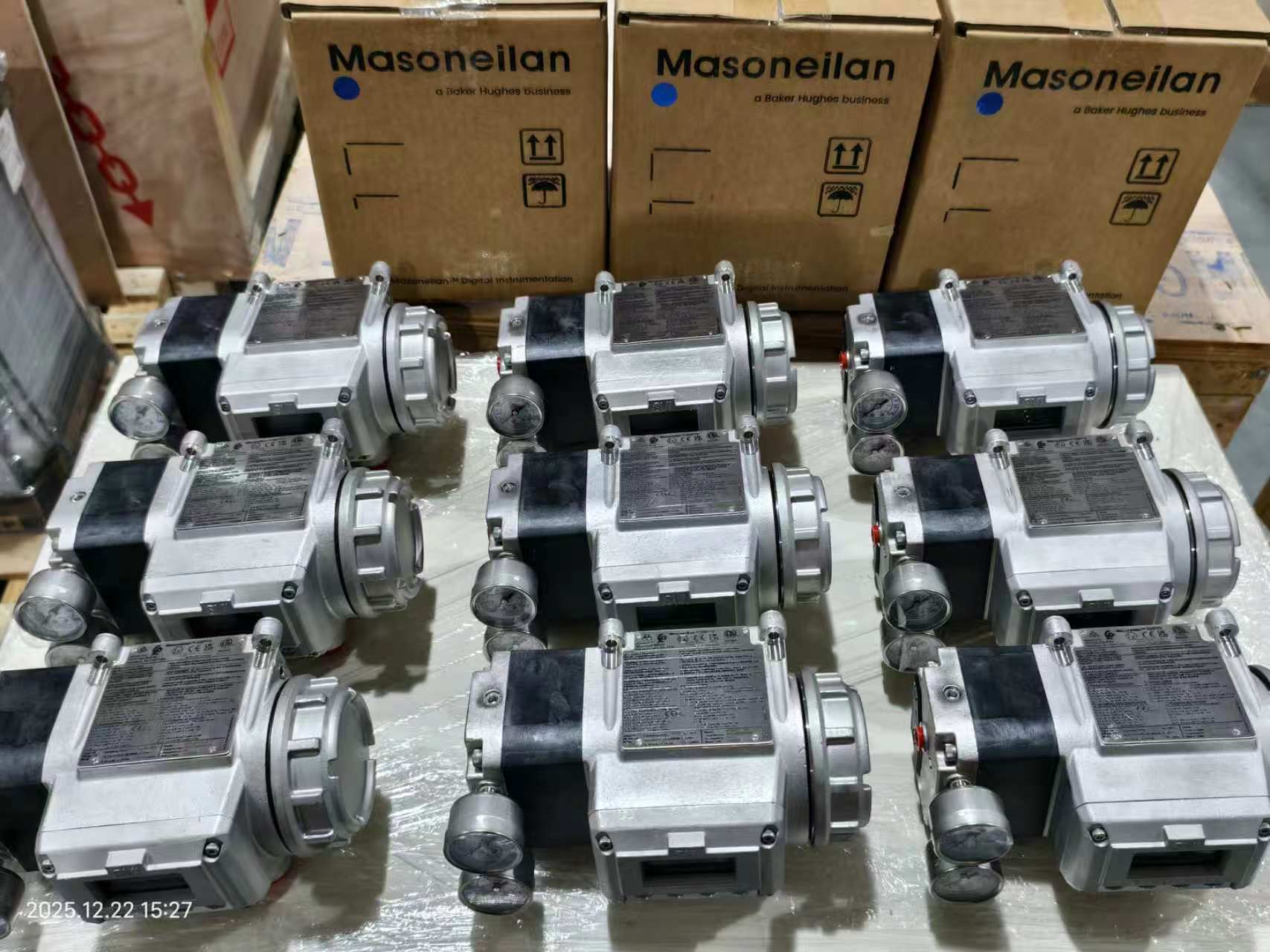

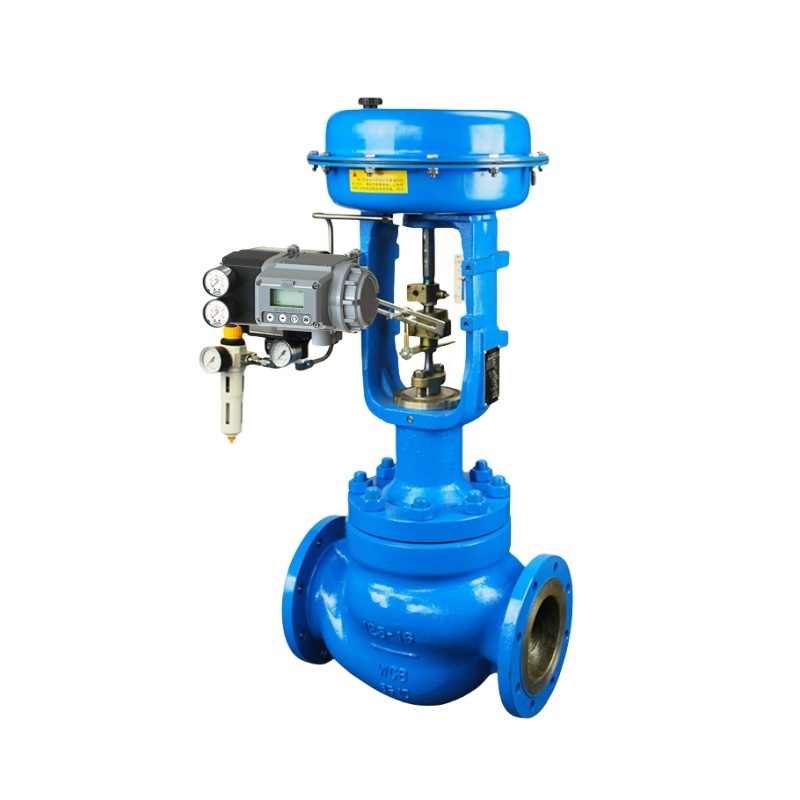

Masoneilan SVI3 posicionador de válvulas digitales HART 7 4-20mA para válvulas neumáticas

Descripción General del Producto

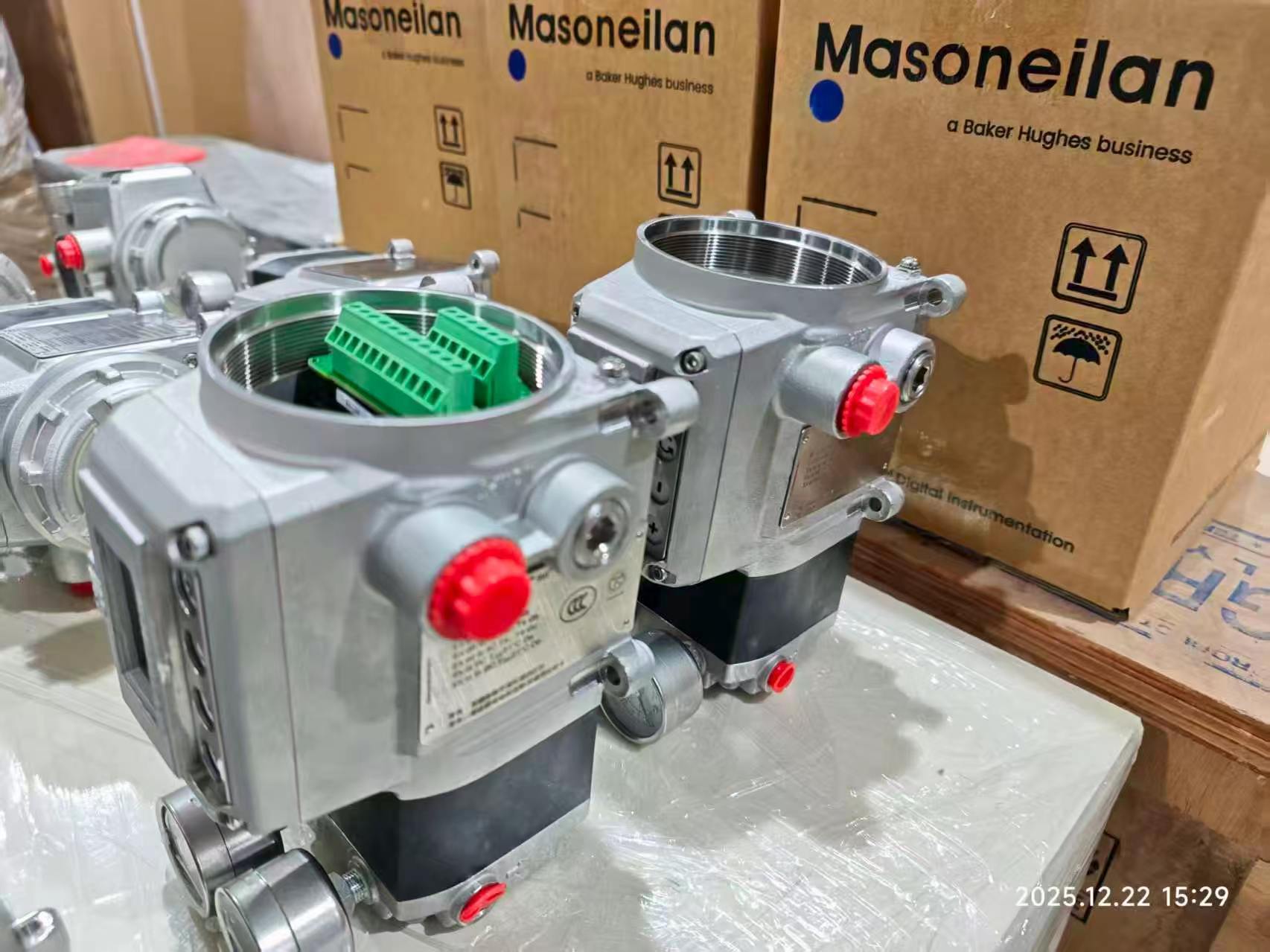

El Masoneilan SVI3 es el posicionador digital de válvulas de tercera generación de Baker Hughes. Controla actuadores neumáticos utilizando una señal de control de dos hilos de 4-20mA con comunicación HART 7. Basado en más de 20 años de tecnología probada en campo para la detección de posición de válvulas, utiliza algoritmos avanzados de control y diagnóstico junto con detección de posición sin contacto para ofrecer un rendimiento de posicionamiento preciso, receptivo y confiable.

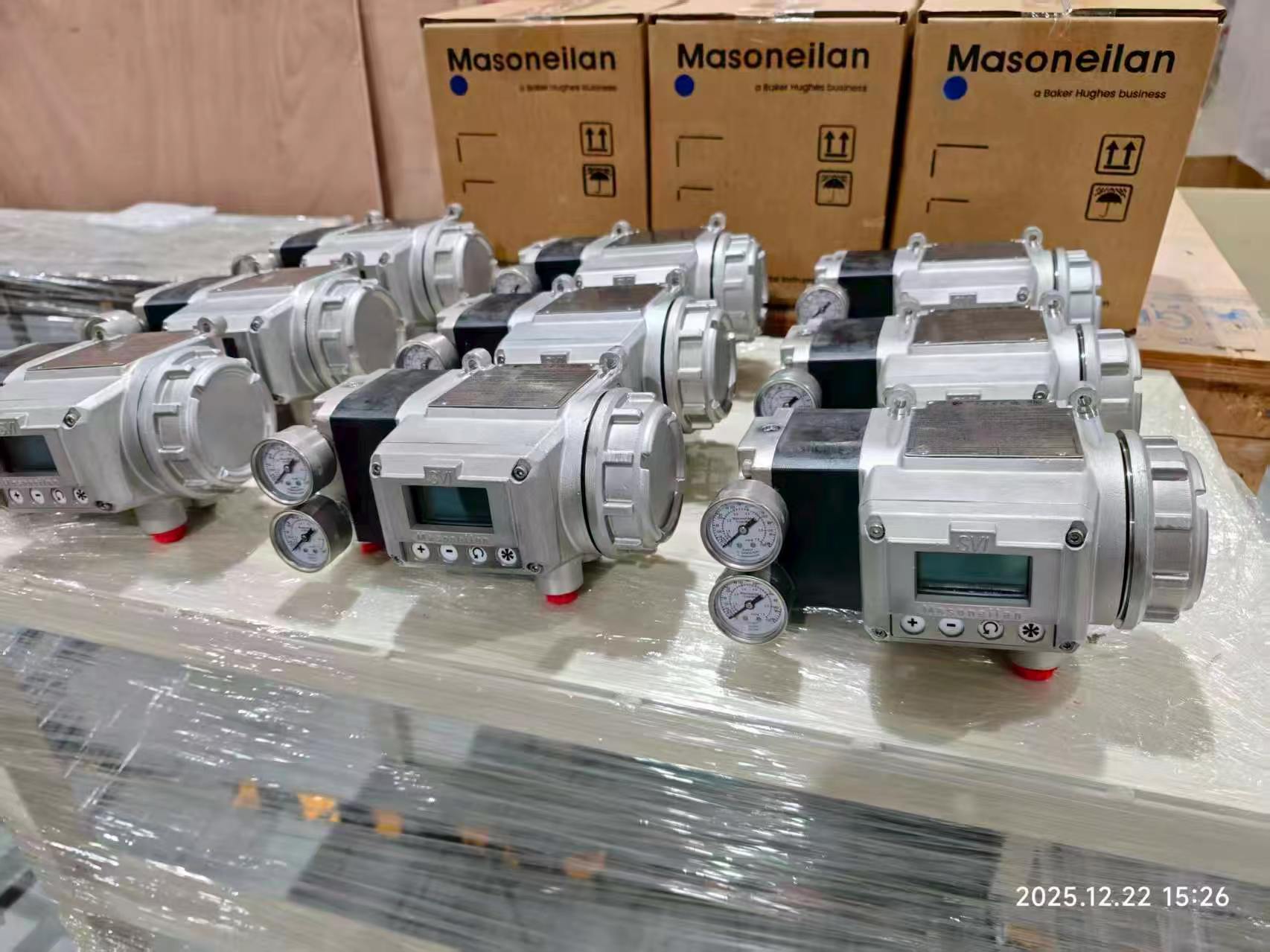

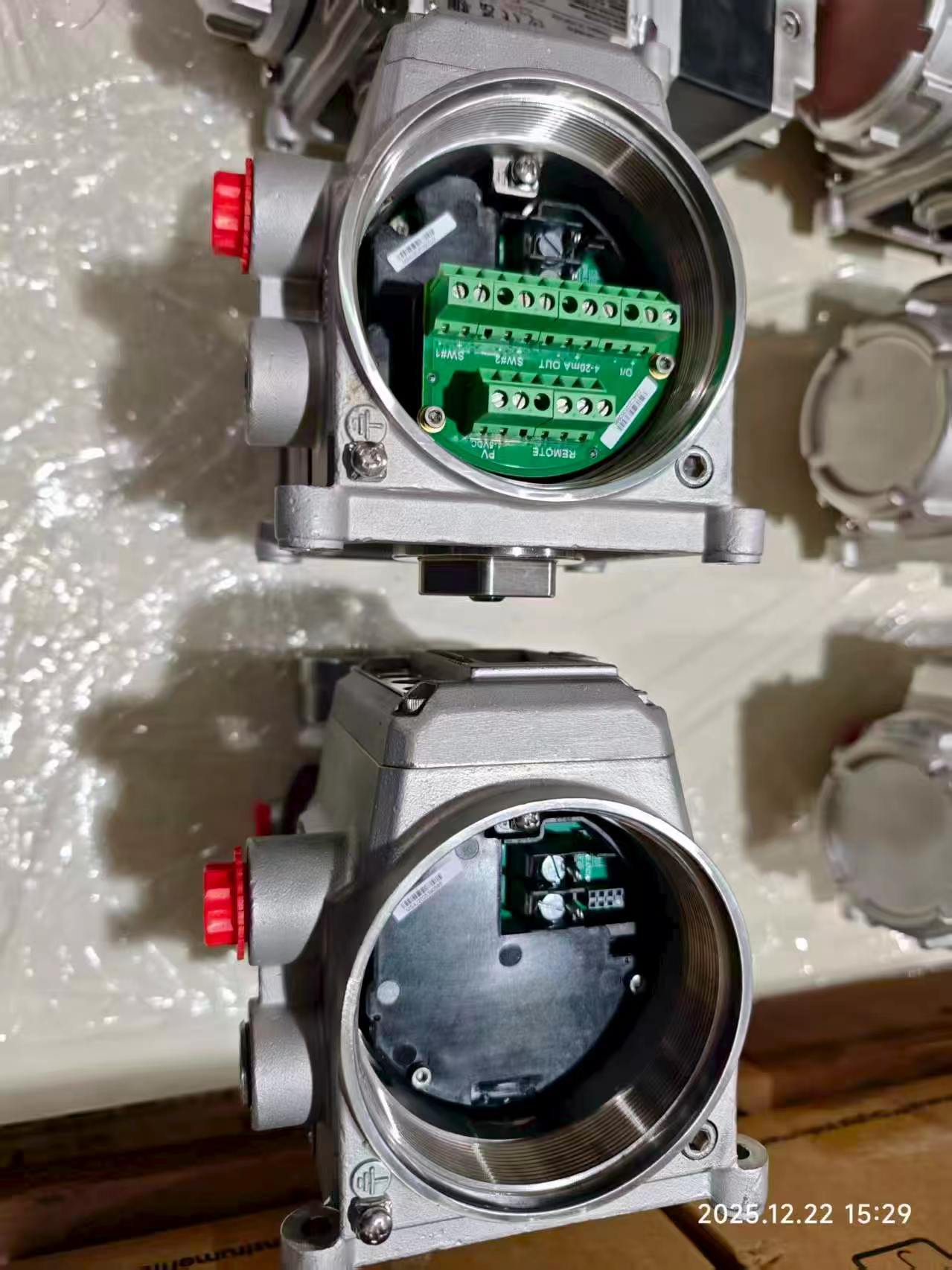

La detección de posición sin contacto lee a través de la carcasa, por lo que ninguna pieza móvil mecánica entra en la cavidad principal de la carcasa. El rango de temperatura de funcionamiento se extiende hasta -55°C para condiciones árticas. Una característica destacada es la configuración y calibración Smart Cal de un solo botón, que simplifica la puesta en marcha. La interfaz de usuario local incluye una pantalla gráfica de alto contraste y botones pulsadores clasificados para ubicaciones peligrosas. El dispositivo se integra con todos los principales sistemas de control a través de soporte DTM y EDD.

El SVI3 incluye 19 nuevos diagnósticos de válvulas en línea que monitorean continuamente la salud de la válvula mientras está en operación. Se almacenan hasta 1 año de datos de diagnóstico en el dispositivo, lo que permite el análisis de tendencias antes de que los problemas afecten la operación de la planta. El consumo de aire en estado estacionario se reduce en un 40% en comparación con las generaciones anteriores, mientras que la entrega de aire mejora en un 15% para una actuación más rápida.

Especificaciones Técnicas

Industria de Aplicación

El Masoneilan SVI3 se utiliza en generación de energía, refinación, petroquímica, petróleo y gas midstream, y petróleo y gas upstream. Las aplicaciones clave incluyen generadores de turbinas de vapor, condensadores, torres de enfriamiento, edificios de reactores, edificios de turbinas, generadores de vapor de recuperación de calor, balance de planta, destilación, reformado de hidroprocesamiento, craqueo, mezcla secundaria, enfriamiento y fraccionamiento, compresión de gas de carga, separación, operaciones de integridad de tuberías, deshidratación, refrigeración, licuefacción, carga y envío, regasificación y compresión.

Problemas Comunes

• Smart Cal no se completa: Verifique que la presión de suministro esté dentro de 20-120 psi. Verifique que los límites de recorrido de la válvula estén dentro del rango nominal. Asegúrese de que la válvula no esté atascada o bloqueada.

• Oscilación o ciclado de posición: Verifique si hay deslizamiento y bloqueo. Si los ciclos de posición son mucho mayores que los ciclos del punto de ajuste, el posicionador puede estar causando el ciclado. Inspeccione si hay una rueda de mano que bloquea el recorrido de la válvula, un vástago roto o componentes de retroalimentación de posición desconectados.

• Fallo de comunicación con dispositivo portátil HART: Verifique que la resistencia del bucle sea adecuada. Verifique que el voltaje del terminal cumpla con los requisitos de cumplimiento (9Vdc @ 20mA, 11Vdc @ 4mA). Las barreras de doble canal pueden aplicar una resistencia de bucle excesiva y causar problemas de voltaje de cumplimiento.

• Error de baja potencia (LOW_POWER): Corriente de entrada por debajo de 3.15 mA. Aumente la corriente del bucle a 4 mA para calibración y diagnóstico.

• TuneERR aparece después de la autocalibración: Puede ser necesaria la calibración manual. Consulte la sección de solución de problemas en el manual de instrucciones.

• SelfCheckError o fallo de hardware: Retire la alimentación durante dos minutos y reinicie. Borre la alarma usando ValVue o HART Host. Si el fallo persiste, reemplace el módulo electrónico.

Modelos de Reemplazo

El Masoneilan SVI3 es el reemplazo directo del SVI II AP y SVI1000. Cuenta con soportes de montaje de acero inoxidable para cualquier combinación de válvula/actuador y es totalmente compatible con versiones anteriores con los soportes de montaje del SVI II AP y SVI1000. Para los usuarios del SVI II AP, la actualización es relativamente sencilla: se puede utilizar el montaje existente y solo puede ser necesario ajustar la conexión de aire/tubería. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
