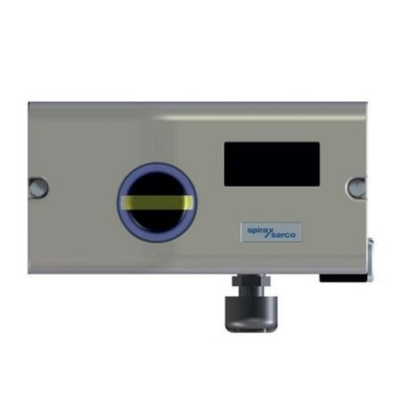

Spirax Sarco SP7 posicionador inteligente de válvulas con HART 4-20mA para válvulas de control de eficiencia energética y montaje NAMUR

Resumen del producto

El Spirax Sarco SP7 es un posicionador de válvula electro-pneumática inteligente y configurable electrónicamente diseñado para su montaje en actuadores neumáticos lineales o rotativos que cumplen con NAMUR.Garantiza una exacta proporcionalidad entre la carrera de la válvula y la señal de entrada eléctrica (mA) en el posicionador.

El SP7-1* tiene una carcasa de aluminio fundido que se trata para su instalación al aire libre.El posicionador puede suministrarse con o sin kit de montaje y con o sin bloque manómetroFunciona con una señal de control en mA y una presión de suministro de aire de 1,4 a 6 bar.

El SP7-10 incluye una interfaz de comunicación local (LCI) como estándar, con un módulo de comunicación HART opcional para la comunicación a través de la señal de 20mA.El SP7-11 ofrece un módulo PA PROFIBUS, y el SP7-12 ofrece un módulo FOUNDATION Fieldbus. Una entrada digital puede activar las funciones del sistema de control, y una salida digital emite mensajes colectivos (alarmas / fallos).El SP7 es uno de los posicionadores más eficientes energéticamente disponibles, con un consumo máximo de aire en estado de equilibrio de 0,015 SCFM, hasta 50 veces más eficiente que los posicionadores electro-pneumáticos similares.

Especificaciones técnicas

Industria de las aplicaciones

El Spirax Sarco SP7 se utiliza en sistemas de control de vapor, calefacción y refrigeración de procesos, servicios públicos de alimentos y bebidas, vapor limpio farmacéutico y control general de válvulas industriales.Es adecuado para aplicaciones en las que es esencial un posicionamiento digital fiable y una eficiencia energéticaEl posicionador se puede utilizar con cualquier actuador que cumpla con NAMUR, incluidos los actuadores de la serie Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, y TN2000.

Problemas comunes

• El posicionador no responde a la señal de entrada.: Compruebe que la presión del aire de suministro esté dentro de los 1,4 ~ 6 bar. Verifique que las conexiones neumáticas estén seguras. Compruebe que la calidad del suministro de aire cumpla con la norma ISO 8573-1: 2010 Clase 3:3:3.

• La posición de la válvula no coincide con la señal de entrada: Compruebe la configuración de la curva característica, verifique que la dirección de operación esté correcta y recalibre el punto cero.

• Respuesta lenta de la válvula: Compruebe la presión del aire de suministro y el filtro. Verifique que el tubo de suministro de aire no está restringido.

• ERROR 10 (Interrupción del suministro eléctrico): se interrumpió la fuente de alimentación durante al menos 20 ms. El actuador se mueve a la posición segura. Después de aproximadamente 5 segundos, el posicionador se reinicia automáticamente.

• ERROR 11 (error de la memoria RAM)El actuador se mueve a la posición segura. Después de aproximadamente 5 segundos, el posicionador se reinicia automáticamente y la memoria RAM se reinicializa.

• SENS_ERR (el sensor de posición está defectuoso)El sensor de posición está defectuoso.

• ALARMA 1 (Fuego entre el posicionador y el actuador): Compruebe las fugas de los tubos y accesorios neumáticos.

• Alerta 2 (corriente fuera del rango del punto de ajuste)Revisa la fuente de señal de entrada y el cableado.

Modelos de reemplazo

El Spirax Sarco SP7 es una plataforma de posicionamiento inteligente de la generación actual.ofrecer diagnósticos avanzados de válvulas con tendencias de datos a largo plazo para comparar el rendimiento actual de la válvula con una nueva válvula de controlPara las instalaciones antiguas, el SP7 sirve como una actualización de los posicionadores de la serie EP5/EP6 de Spirax Sarco y los posicionadores solo neumáticos.rango de desplazamiento, y el protocolo de comunicación antes de ordenar.
