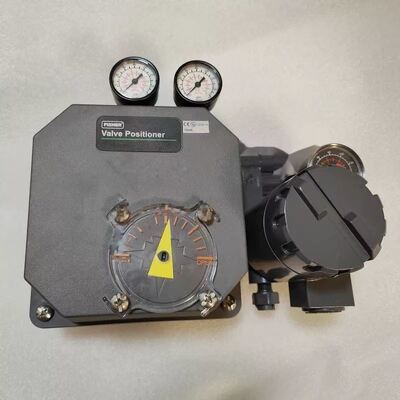

Fisher 3720 Posicionador de válvula electro neumático con señal de 4-20mA, aleación de aluminio resistente a la corrosión y acción reversible por campo

Descripción general del producto

El Fisher 3720 es un posicionador de válvulas electroneumático diseñado para usarse con actuadores rotativos de diafragma o de pistón. Consta de un posicionador neumático 3710 combinado con un convertidor electroneumático 3722. El convertidor recibe una señal de entrada de 4-20 mA CC y produce una salida neumática proporcional (0.2 a 1.0 bar / 3 a 15 psig) que acciona la etapa del posicionador neumático.

El 3720 se puede utilizar en configuraciones de acción simple o doble. La acción se puede cambiar entre directa y inversa en campo. Los ajustes de cero y alcance se realizan manualmente y sin herramientas. La construcción modular permite convertir un posicionador neumático 3710 en una unidad electroneumática 3720 añadiendo el convertidor 3722.

El posicionador utiliza tecnología de válvula de corredera probada en campo para un funcionamiento preciso y de respuesta rápida con una larga vida útil. Soporta vibraciones severas de la planta. La carcasa, los componentes y los materiales de las juntas se seleccionan para entornos hostiles, con fundiciones a presión de aleación de aluminio de bajo contenido de cobre para resistencia a la corrosión. El aire de purga del posicionador purga las partes internas. Con juntas tóricas de EPDM y diafragma del módulo de entrada, el 3720 se puede utilizar en aplicaciones de baja y alta temperatura, así como en el procesamiento de alimentos y bebidas, farmacéutico y de tabaco, donde se requieren materiales especiales.

Especificaciones técnicas

Industria de aplicación

El Fisher 3720 se utiliza en el control de procesos industriales generales, incluido el procesamiento químico, la generación de energía, la pulpa y el papel, y otras industrias que requieren un posicionamiento fiable de válvulas rotativas. Con sellos de EPDM, también puede servir en aplicaciones de procesamiento de alimentos y bebidas, farmacéuticas y de tabaco. Es adecuado tanto para actuadores rotativos de acción simple como de doble acción.

Problemas comunes

• Sin señal de salida con entrada presente: Verifique si la boquilla está obstruida. Limpie la boquilla. Verifique la presión de suministro de aire.

• Presión de salida lenta o anormal: Verifique que la presión de suministro esté dentro de las especificaciones. Verifique el amplificador neumático y el conjunto de boquilla/aleta.

• Respuesta lineal deficiente: Verifique el ajuste del resorte de cero. El resorte de cero tiene un rango de trabajo lineal limitado. Verifique la posición del mecanismo de ajuste de alcance.

• El posicionador no responde: Verifique la presión de suministro y las conexiones neumáticas. Verifique que el convertidor esté recibiendo la señal de 4-20 mA.

• Fuga de aire: Verifique las juntas tóricas, las juntas y el diafragma en busca de desgaste. Reemplace según sea necesario.

Modelos de reemplazo

El Fisher 3720 es una plataforma de posicionador electroneumático madura. Para la comunicación digital moderna y diagnósticos avanzados, los controladores digitales de válvulas Fisher DVC6200 o DVC2000 son las alternativas de la generación actual. Para instalaciones heredadas, el 3720 sirve como reemplazo directo del posicionador neumático 3710 cuando se requiere entrada eléctrica. Para alternativas de otros proveedores, verifique la compatibilidad del montaje del actuador, el rango de recorrido y la señal de entrada antes de realizar el pedido.
