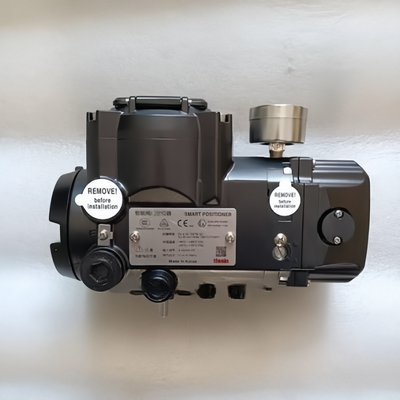

Posicionador de Válvula Inteligente Tissin TS900 TS905

Descripción General del Producto

Los Posicionadores de Válvula Inteligentes Tissin TS900 y TS905 son posicionadores de válvula electro-neumáticos diseñados para controlar la carrera de válvulas de control neumáticas de acuerdo con una señal de entrada de 4-20 mA CC.

El posicionador recibe la señal de control de un sistema de control, DCS o fuente de señal y ajusta la presión de aire suministrada al actuador de la válvula. Esto permite que el actuador y la válvula sigan la posición de entrada requerida.

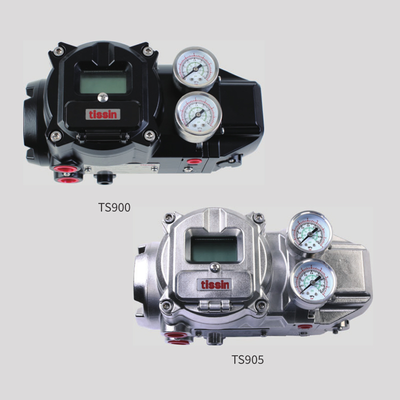

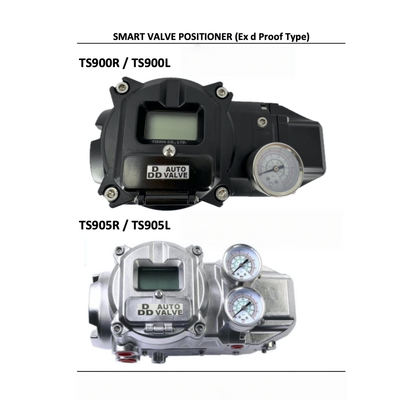

Los TS900 y TS905 comparten las mismas especificaciones de control principales. La principal diferencia estructural es el material de la carcasa. El TS900 utiliza un cuerpo de fundición de aluminio, mientras que el TS905 utiliza acero inoxidable 316. Por lo tanto, la versión TS905 es adecuada para proyectos donde se requiere una carcasa de acero inoxidable.

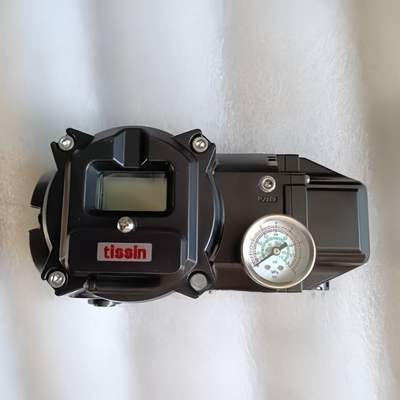

La serie incluye una pantalla LCD y cuatro botones locales para configuración y operación. La calibración automática, las pruebas de carrera parcial, las funciones de alarma y un interruptor Auto/Manual están incluidas en el diseño del producto. El posicionador también utiliza una válvula piloto de gran flujo para soportar una respuesta más rápida de la válvula.

Especificaciones Técnicas

Funciones opcionales: Están disponibles HART 7, transmisor de posición de 2 hilos con suministro de 9-30 V CC y interruptor de alarma con suministro de 9-30 V CC según la configuración.

Industria de Aplicación

Los TS900 y TS905 se utilizan con válvulas de control neumáticas en sistemas de control de procesos industriales.

Las áreas de aplicación típicas incluyen:

• Procesamiento de petróleo y gas

• Plantas petroquímicas

• Procesamiento químico

• Generación de energía

• Tratamiento de agua y aguas residuales

• Automatización de procesos industriales

• Sistemas generales de válvulas de control neumáticas

La elección entre TS900 y TS905 debe basarse en el entorno de instalación, el requisito de la carcasa, la configuración de la válvula y la especificación del proyecto.

Problemas Comunes

El posicionador no responde a la señal de 4-20 mA

Verifique primero el cableado de entrada y la corriente del bucle. El posicionador requiere una señal de entrada de 4-20 mA CC, por lo que la fuente de señal y el cableado deben verificarse antes de la resolución de problemas mecánicos.

La posición de la válvula no es correcta

Verifique la conexión del actuador, la palanca de retroalimentación y la configuración de calibración. Una instalación mecánica o calibración incorrecta puede afectar la relación entre la señal de entrada y la posición de la válvula.

La salida de aire no es suficiente

Verifique la presión de suministro de aire del instrumento y la calidad del aire. La presión de suministro especificada es de 0.14-0.7 MPa y la calidad del aire requerida es Clase 3 según ISO 8573-1.

La respuesta de la válvula es lenta

Verifique el suministro de aire, el estado del actuador y las conexiones neumáticas. El posicionador utiliza una válvula piloto de gran flujo, pero la respuesta general también depende del actuador, la válvula y el sistema de aire.

La función HART no está disponible

HART es una configuración opcional. Si se requiere comunicación HART, confirme que el posicionador suministrado es la versión HART antes de la instalación.

Modelos de Reemplazo

Para proyectos de reemplazo, los TS900 y TS905 pueden considerarse para aplicaciones de posicionadores de válvulas de control neumáticas donde la señal requerida, el suministro de aire, la carrera y la disposición de montaje sean compatibles.

Los dos modelos no deben tratarse como reemplazos mecánicos idénticos en todas las aplicaciones. El TS900 utiliza un cuerpo de fundición de aluminio, mientras que el TS905 utiliza acero inoxidable 316.

Al reemplazar un posicionador existente, confirme:

• Modelo de posicionador existente

• Tipo de válvula

• Tipo de actuador

• Operación lineal o rotativa

• Carrera o rotación de la válvula

• Señal de entrada

• Presión de aire del instrumento

• Disposición de montaje

• Conexión de retroalimentación

• Requisitos antideflagrantes

• Requisito HART

• Requisito de transmisor de posición

Por qué Comprar con Nosotros

Soporte para Selección de Modelos

Podemos ayudar a verificar la configuración del TS900 o TS905 según la información de la válvula y el actuador proporcionada.

Suministro de Reemplazo

Para proyectos de reemplazo de posicionadores, proporcione el modelo existente o la información de la placa de identificación. Esto ayuda a reducir el riesgo de pedir una configuración incompatible.

Gama de Productos de Automatización de Válvulas

También suministramos válvulas de control, actuadores, posicionadores de válvulas e instrumentos de proceso para proyectos de automatización industrial.

Adquisición de Proyectos

Para pedidos de proyectos, podemos coordinar la selección de productos, la cotización, la confirmación de la cantidad y la entrega internacional.

Verificación de Configuración Antes de Pedir

Para pedidos de TS900/TS905, recomendamos confirmar la señal, la carrera de la válvula, el tipo de actuador, el montaje y las funciones opcionales antes del envío.

Disponibilidad y Tiempo de Entrega

La disponibilidad en stock depende de la configuración, cantidad y funciones opcionales del TS900 o TS905.

Las configuraciones estándar pueden tener una disponibilidad diferente a las versiones HART, transmisor de posición o interruptor de alarma. Por lo tanto, el tiempo de entrega debe confirmarse según la configuración exacta antes de realizar el pedido.

Para una cotización, proporcione el modelo, la cantidad y las opciones requeridas para que se pueda verificar el programa de suministro actual.

Formulario de Solicitud de Cotización

Producto: Posicionador de Válvula Inteligente Tissin TS900 / TS905

Modelo:
TS900 / TS905

Cantidad:
Cantidad requerida

Señal de Entrada:
4-20 mA CC o configuración requerida

Tipo de Válvula:
Válvula de control neumática de globo / rotativa / otra

Modelo de Actuador:
Modelo de actuador existente o requerido

Carrera:
Carrera lineal o ángulo de rotación

Presión de Suministro:
Presión de aire del instrumento requerida

Opciones:
HART / transmisor de posición / interruptor de alarma / ninguno

Montaje:
Disposición de montaje existente o información del actuador

Aplicación:
Industria y entorno operativo

Destino:
País / ciudad

Entrega Requerida:
Fecha de entrega objetivo

Para pedidos de reemplazo, envíe la placa de identificación del posicionador existente o una foto del producto cuando esté disponible.
