Posicionador de válvula neumática inteligente Tissin TS900 TS905

Descripción general del producto

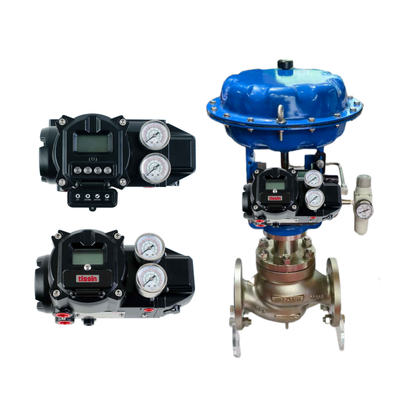

ElTS900 y TS905son posicionadores de válvulas neumáticas inteligentes para válvulas de control que utilizan actuadores neumáticos. Convierten una señal de control de CC de 4 a 20 mA en salida neumática para ajustar la posición de la válvula.

El posicionador se puede utilizar con aplicaciones de válvulas lineales y rotativas. El rango de carrera especificado es10–150 mm para aplicaciones lineales y 0–90° para aplicaciones rotativas.

Se proporciona una pantalla LCD local y cuatro botones para operación y configuración. El diseño también incluye calibración automática, prueba de carrera parcial, funciones de alarma y un interruptor automático/manual.

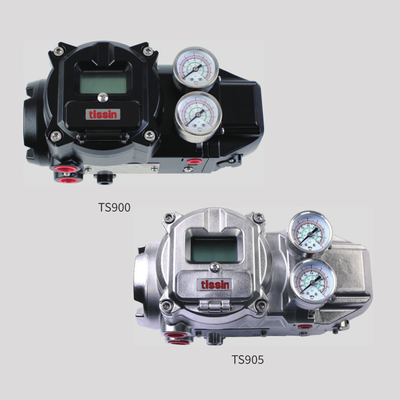

El TS900 tiene un cuerpo de aluminio fundido. El TS905 utilizaAcero inoxidable SUS316, brindando una opción de vivienda diferente para proyectos donde se requiere construcción en acero inoxidable.

Especificaciones técnicas

La serie también admite opcionesCIERVO 7, aTransmisor de posición de 2 hilos, y uninterruptor de alarma, dependiendo de la configuración seleccionada. El transmisor de posición y el interruptor de alarma utilizan un suministro de 9 a 30 V CC en las especificaciones de opciones publicadas.

Industria de aplicaciones

La serie TS900/TS905 se puede utilizar donde las válvulas de control neumáticas requieren control de posición electrónico.

Las aplicaciones comunes incluyen:

• Petróleo y gas
  Operación de válvulas de control en sistemas de proceso y tuberías.
• Química y petroquímica
  Control de posición de válvulas neumáticas de proceso.
• Generación de energía
  Control de válvulas en sistemas de servicios públicos y de proceso.
• Tratamiento de agua
  Control automatizado de válvulas neumáticas utilizadas en procesos de agua.
• Control de Procesos Industriales
  Integración con sistemas de control mediante señal de comando de 4–20 mA.

Para instalaciones en áreas peligrosas, la certificación aplicable y las condiciones de temperatura deben compararse con la configuración exacta del producto.

Problemas comunes

1. Sin salida del posicionador

   Primero verifique la corriente de entrada, la presión del aire del instrumento y las conexiones neumáticas. Una señal de 4–20 mA por sí sola no puede compensar un aire de instrumentación insuficiente o inestable.

2. Recorrido incorrecto de la válvula

   Verifique si el posicionador está configurado para la aplicación lineal o rotativa correcta. Verifique también el mecanismo de retroalimentación y la conexión mecánica entre el posicionador y el actuador.

3. Fallo de calibración

   Verifique la instalación mecánica antes de repetir la calibración automática. Una conexión de retroalimentación incorrecta o una configuración inadecuada del actuador pueden interferir con la calibración.

4. Posición inestable de la válvula

   Inspeccione la señal de entrada, el suministro de aire y el actuador. El posicionador forma parte del circuito de control completo, por lo que la inestabilidad puede originarse en la señal de control o en el actuador y no en el posicionador en sí.

5. Las condiciones ambientales no coinciden

   Confirme el rango de temperatura ambiente y a prueba de explosiones requerido antes de la instalación. Las configuraciones estándar y de baja temperatura tienen diferentes rangos operativos publicados.

Modelos de reemplazo

TS900 y TS905 pueden evaluarse como posicionadores de válvulas inteligentes de reemplazo para sistemas de válvulas de control neumático compatibles.

El proceso de reemplazo debe comenzar con el posicionador existente y no con la apariencia del producto. La siguiente información es importante:

TS900es la versión de fundición a presión de aluminio, mientras queTS905Es la versión de acero inoxidable SUS316. Por lo tanto, la selección debe tener en cuenta las condiciones de instalación y los requisitos de la vivienda.

¿Por qué comprarnos?

• Coincidencia correcta del modelo

  Nos centramos en la configuración real de la válvula y el actuador en lugar de recomendar un posicionador basándonos únicamente en el nombre del modelo.

• Asistencia de reemplazo

  Para un posicionador existente, la información de la placa de identificación se puede utilizar para verificar la señal, la carcasa, las opciones y otros requisitos clave.

• Comprobación de configuración opcional

  Los requisitos de HART, transmisor de posición e interruptor de alarma se pueden confirmar antes de la cotización.

• Suministro de productos industriales

  Podemos suministrar productos relacionados con la automatización de válvulas, incluidas válvulas de control, actuadores, posicionadores de válvulas e instrumentación.

• Soporte de pedidos internacionales

  Apoyamos las adquisiciones en el extranjero con cotizaciones, confirmación de productos, coordinación de pedidos y arreglos de entrega.

Existencias y tiempo de entrega

El estado de stock de TS900 y TS905 depende del modelo, cantidad y configuración seleccionada.

La versión estándar y las versiones equipadas con HART opcional, transmisor de posición o interruptor de alarma pueden tener diferentes programas de suministro.

Proporcione el modelo y la cantidad exactos al solicitar una cotización. Luego se puede verificar la disponibilidad actual y el tiempo de entrega estimado de acuerdo con la configuración requerida.
