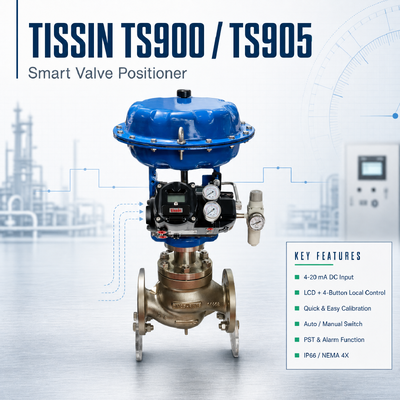

Tissin TS900 TS905 Posicionador inteligente de válvulas para válvulas de control neumático
Resumen del producto
ElTissin TS900 / TS905 y sus derivadoses un posicionador inteligente de válvulas utilizado para controlar los actuadores de válvulas neumáticas a partir de una señal de entrada de corriente continua de 4 ′ 20 mA.
El posicionador controla la posición de la válvula comandada y regula la presión neumática en el actuador en consecuencia.

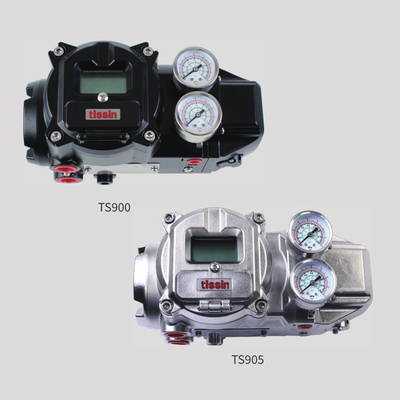

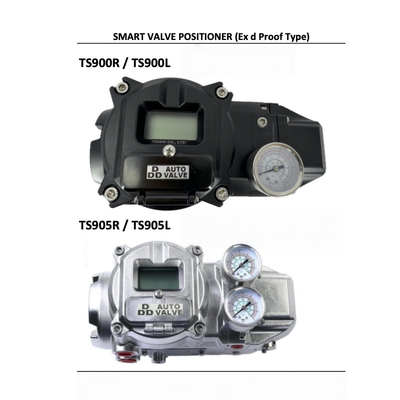

Para los usuarios que comparan los dos modelos, la diferencia clave es la construcción de la carrocería:
- Se aplican las siguientes condiciones:Cuerpo de aluminio fundido a presión, 3,5 kg
- TS905:Cuerpo de acero inoxidable 316, 7,0 kg
Ambos modelos utilizan las mismas especificaciones básicas de señal, suministro de aire, carrera y rendimiento en la documentación del producto publicada.

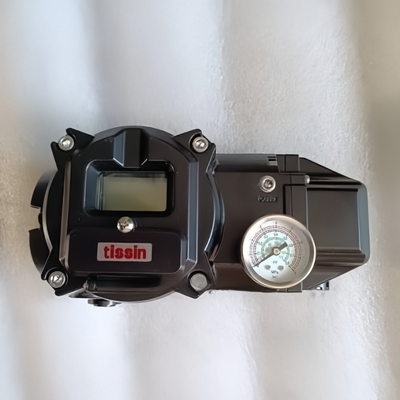

La serie cuenta con una pantalla LCD y cuatro botones para el funcionamiento local. También incluye funciones como configuración automática, prueba de carrera parcial, funciones de alarma y operación automática / manual.
Especificaciones técnicas
| Parámetro técnico |
El TS900 |
Se aplican los siguientes requisitos: |
| Modelo |
El TS900 |
Se aplican los siguientes requisitos: |
| Tipo de producto |
Posicionador de válvula inteligente |
Posicionador de válvula inteligente |
| Señales de entrada |
4 ̊20 mA de corriente continua |
4 ̊20 mA de corriente continua |
| Impedancia |
500 Ω a 20 mA de corriente continua |
500 Ω a 20 mA de corriente continua |
| Presión de suministro |
0.14 ∼0.7 MPa |
0.14 ∼0.7 MPa |
| Trazo de válvula lineal |
10 ∼ 150 mm |
10 ∼ 150 mm |
| Rango de las válvulas giratorias |
0° 90° |
0° 90° |
| Conexión aérea |
Se trata de un sistema de control de las emisiones de gases de escape. |
Se trata de un sistema de control de las emisiones de gases de escape. |
| Conexión de calibre |
Se trata de una prueba de la complejidad de los productos. |
Se trata de una prueba de la complejidad de los productos. |
| El conducto |
G ((PF) 1/2, NPT1/2 |
G ((PF) 1/2, NPT1/2 |
| Calificación de resistencia a las explosiones |
Ex db IIC T5 / T6 |
Ex db IIC T5 / T6 |
| Protección del recinto |
Protección IP66 |
Protección IP66 |
| Temperatura estándar |
-30 °C a +85 °C |
-30 °C a +85 °C |
| Tipo de baja temperatura |
-40 °C a +85 °C |
-40 °C a +85 °C |
| Linealidad |
± 0,5% de las F.S. |
± 0,5% de las F.S. |
| Sensibilidad |
± 0,2% F.S. |
± 0,2% F.S. |
| La histeresis |
± 0,5% de las F.S. |
± 0,5% de las F.S. |
| Repetibilidad |
± 0,3% F.S. |
± 0,3% F.S. |
| Consumo de aire |
< 2,3 LPM a una temperatura de 0,14 MPa |
< 2,3 LPM a una temperatura de 0,14 MPa |
| Capacidad de flujo |
> 100 LPM a una temperatura de 0,14 MPa |
> 100 LPM a una temperatura de 0,14 MPa |
| Calidad del aire requerida |
Clase 3, ISO 8573-1 |
Clase 3, ISO 8573-1 |
| Material del cuerpo |
De aluminio fundido a presión |
Acero inoxidable 316 |
| Peso neto |
3.5 kg |
7.0 kg |
Configuraciones opcionales:HART 7, transmisor de posición y interruptor de alarma de 2 alambres. Las opciones de transmisor de posición y interruptor de alarma se especifican con una fuente de corriente continua de 9V30 V.
Industria de las aplicaciones
Procesamiento químico
Apto para el control neumático de la posición de la válvula cuando se utiliza un comando de 4 ′ 20 mA.
Petróleo y gas
Puede utilizarse para válvulas de control neumáticas en sistemas industriales de proceso y relacionados.
Productos petroquímicos
Aplicable al control automatizado de válvulas en equipos de proceso.
Plantas de energía
Puede utilizarse con válvulas de control neumáticas en sistemas de proceso de generación de energía.
Agua y aguas residuales
Apto para aplicaciones de válvulas neumáticas automatizadas en procesos de tratamiento de agua.
Automatización industrial general
El posicionador puede integrarse en los bucles de las válvulas de control mediante un actuador neumático y un sistema de control compatibles.
Problemas comunes
La señal está presente pero la válvula no se mueve
Compruebe si el suministro de aire del instrumento se encuentra dentro del rango especificado y, a continuación, inspeccione el actuador, el tubo neumático y el enlace mecánico.
La posición de la válvula no sigue la orden
Verifique el mecanismo de retroalimentación y realice el procedimiento de calibración adecuado.
El consumo de aire es mayor de lo esperado
Verifique las conexiones neumáticas y las fugas de aire alrededor del actuador y del tubo.
El posicionador muestra una alarma
Verifique el estado de la alarma y el estado de funcionamiento de la válvula/actuador.
Necesita comunicación HART
Confirme la configuración del posicionador antes de la compra. HART 7 es una configuración opcional en lugar de una característica que se debe asumir automáticamente en cada unidad TS900/TS905.
Modelos de reemplazo
Para los compradores que sustituyen un posicionador de válvula inteligente existente, deben seleccionarse los TS900 y TS905 después de comprobar el conjunto completo de válvulas.
La información importante sobre el reemplazo incluye:
- Modelo del posicionador
Marca y modelo existentes.
- Tipo de válvula
Lineal o rotativo.
- Actuación
Modelo del actuador neumático y disposición de funcionamiento.
- Viajes
Se requiere un curso lineal o un ángulo de rotación.
- Señales
Puesta en marcha del sistema de control, normalmente 4 ‰ 20 mA DC para esta serie.
- Suministro de aire
Presión del aire disponible en el instrumento.
- Materiales para la vivienda
TS900 de aluminio fundido a presión o TS905 de acero inoxidable 316.
- Funciones opcionales
HART, transmisor de posición o interruptor de alarma.
- Medio ambiente de instalación
Temperatura y requisitos aplicables para las zonas peligrosas.
No existe un modelo único de reemplazo universal porque la disposición de montaje, el mecanismo de retroalimentación y la configuración del actuador también deben coincidir.
Por qué comprar de nosotros
Verificación de la información sobre el producto
Verificamos el modelo y la configuración requeridos antes de la cotización para que el posicionador suministrado coincida lo más posible con los requisitos del proyecto.
TS900 / TS905 Suministro
Tanto las configuraciones TS900 de cuerpo de aluminio como las TS905 de acero inoxidable se pueden cotizar según la disponibilidad y los requisitos del proyecto.
Apoyo al proyecto de sustitución

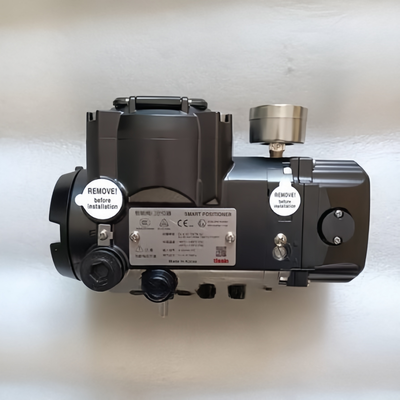

Para los trabajos de sustitución, la placa de identificación del producto existente es útil para confirmar el modelo requerido y las funciones opcionales.
Fuente de suministro de automatización de válvulas
Las válvulas de control, los actuadores, los posicionadores de válvulas y los instrumentos industriales relacionados pueden obtenerse para el mismo proyecto.
Apoyo a las órdenes de exportación
Nos encargamos de la cotización de productos, coordinación de pedidos y arreglos de envío internacional para compradores extranjeros.
Tiempo de stock y entrega
La disponibilidad de Tissin TS900 y TS905 depende del modelo exacto, las opciones y la cantidad de pedido.
Los productos con configuraciones de HART, transmisor de posición o interruptor de alarma pueden seguir un calendario de suministro diferente al de las versiones estándar.
Para obtener una estimación exacta de la entrega, indique:
- TS900 o TS905
- Cantidad
- Opciones requeridas
- País de destino
- Fecha de entrega prevista
El stock actual y el plazo de entrega deben confirmarse antes de realizar la orden de compra.
