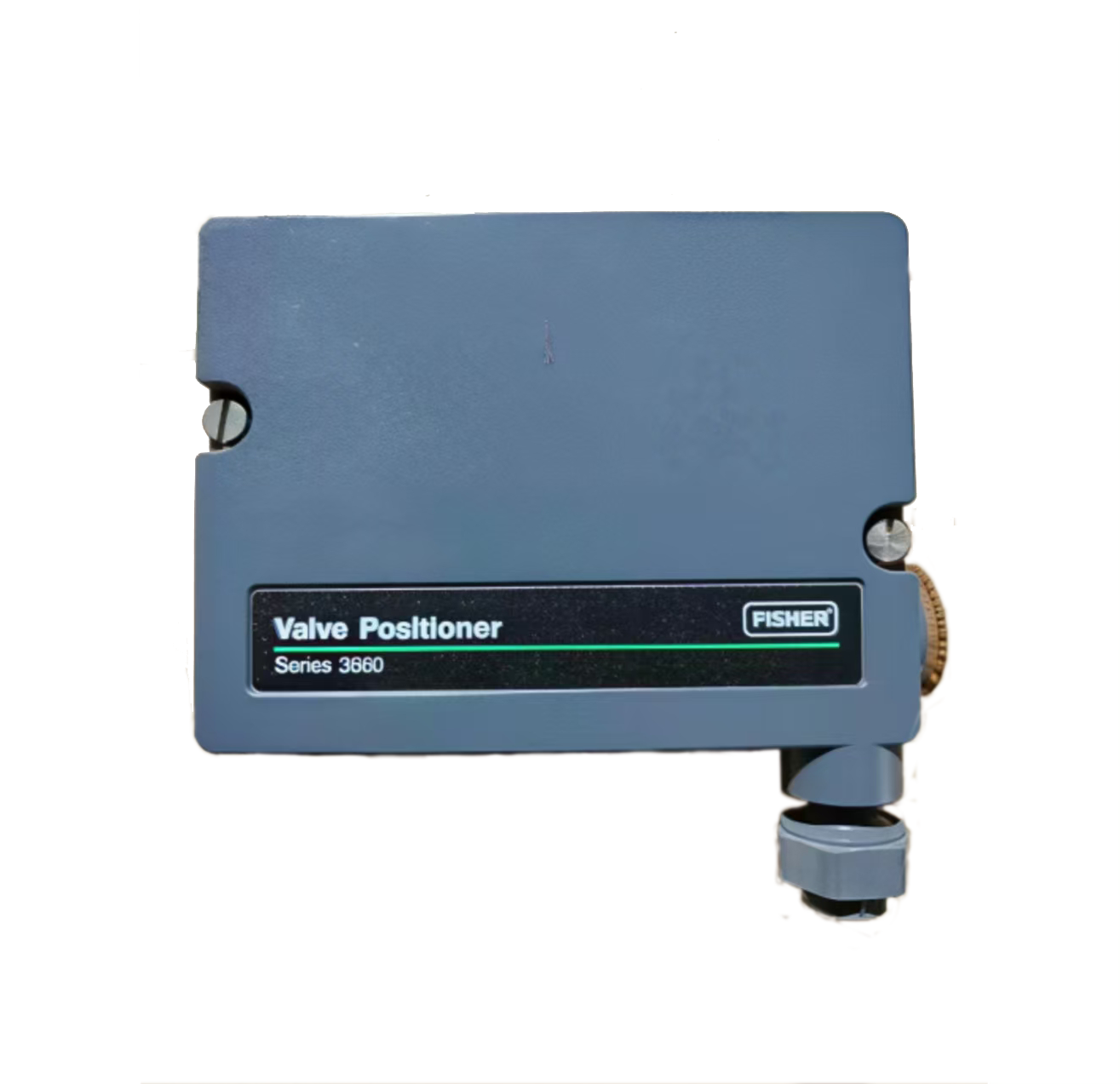

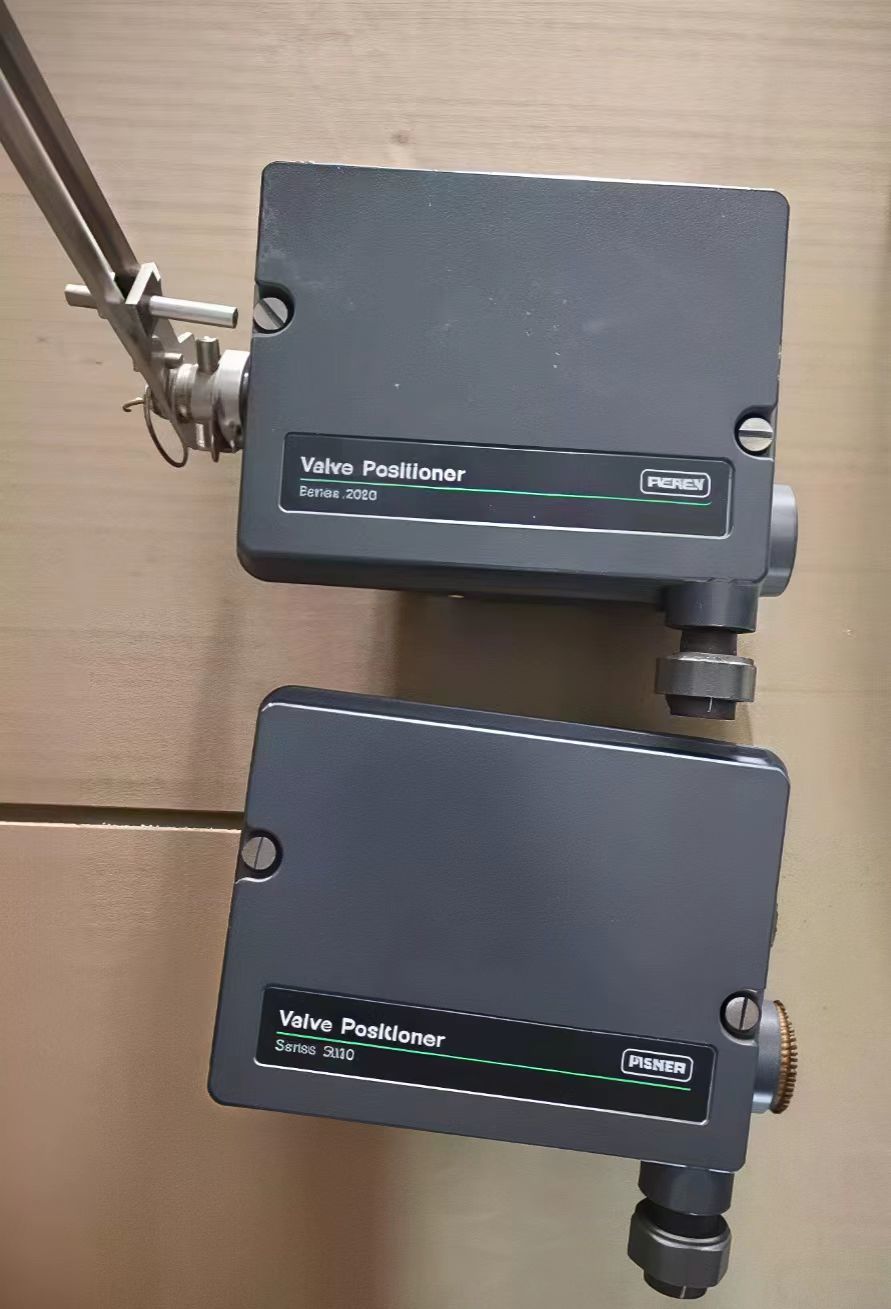

3661 Posicionador de Válvula Electro-Neumática con Entrada de 4-20mA para Válvulas de Control

Resumen del producto

El 3661 es un posicionador de válvulas electro-pneumático de una sola acción diseñado para su uso con varios actuadores en válvulas corredizas para aplicaciones de estrangulación.Proporciona una posición de la válvula proporcional a una señal de entrada de corriente continua de miliamperios estándar recibida de un dispositivo de control.

El diseño del posicionador proporciona una instrumentación precisa y de respuesta rápida capaz de soportar las vibraciones de la mayoría de los entornos de la planta.Bajo consumo de aire en estado estacionario contribuye a una operación eficiente- Ajustes de ganancia y amortiguación fácilmente ajustables ajustan la estabilidad del posicionador a requisitos de aplicación específicos.

El 3661 acepta una señal de entrada de corriente continua estándar de un dispositivo de control y proporciona capacidades de rango dividido y cero y rango ajustables.que requieren menos repuestos para soportar estos posicionadoresLa caja y la cubierta están diseñadas para soportar vibraciones mecánicas y manipulación áspera..

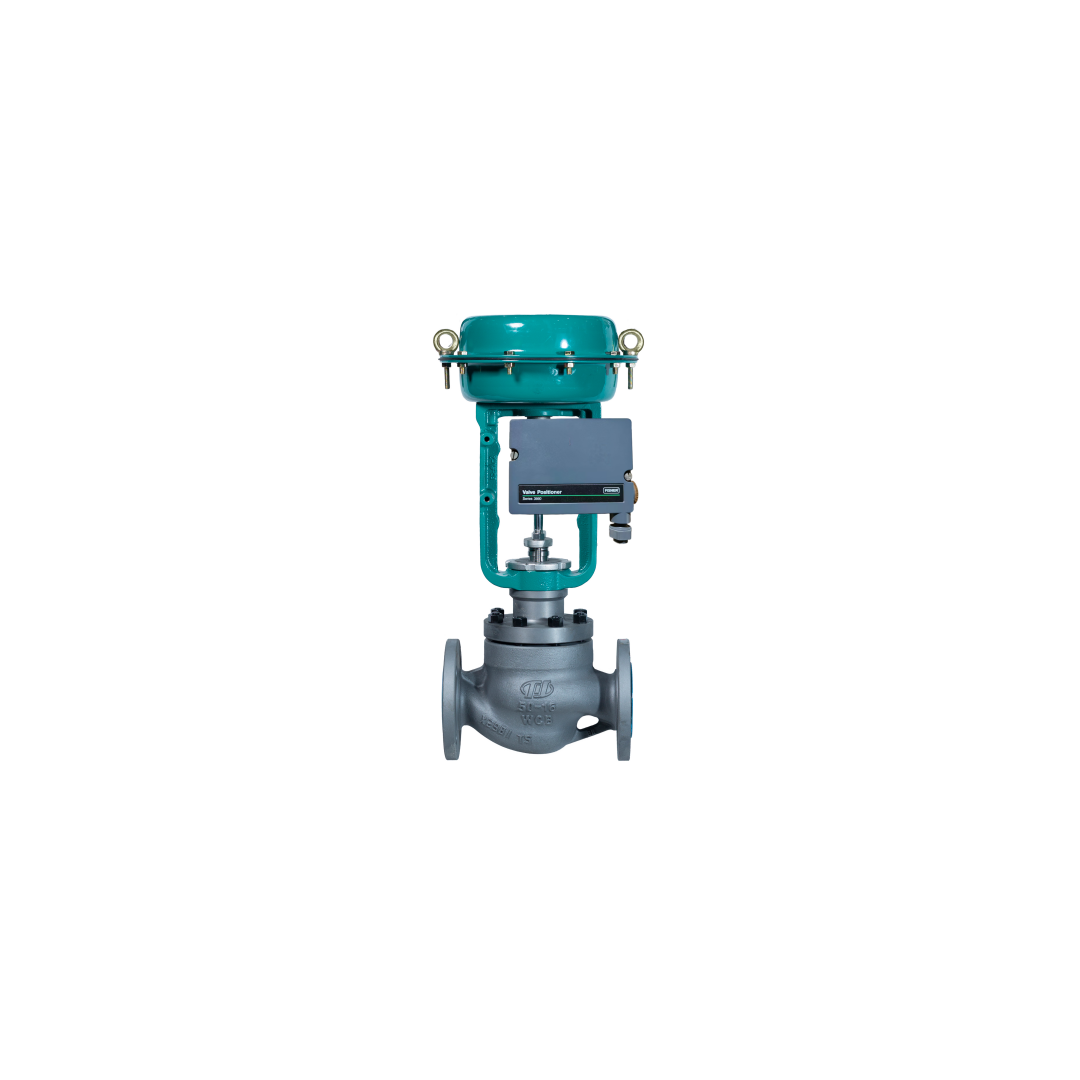

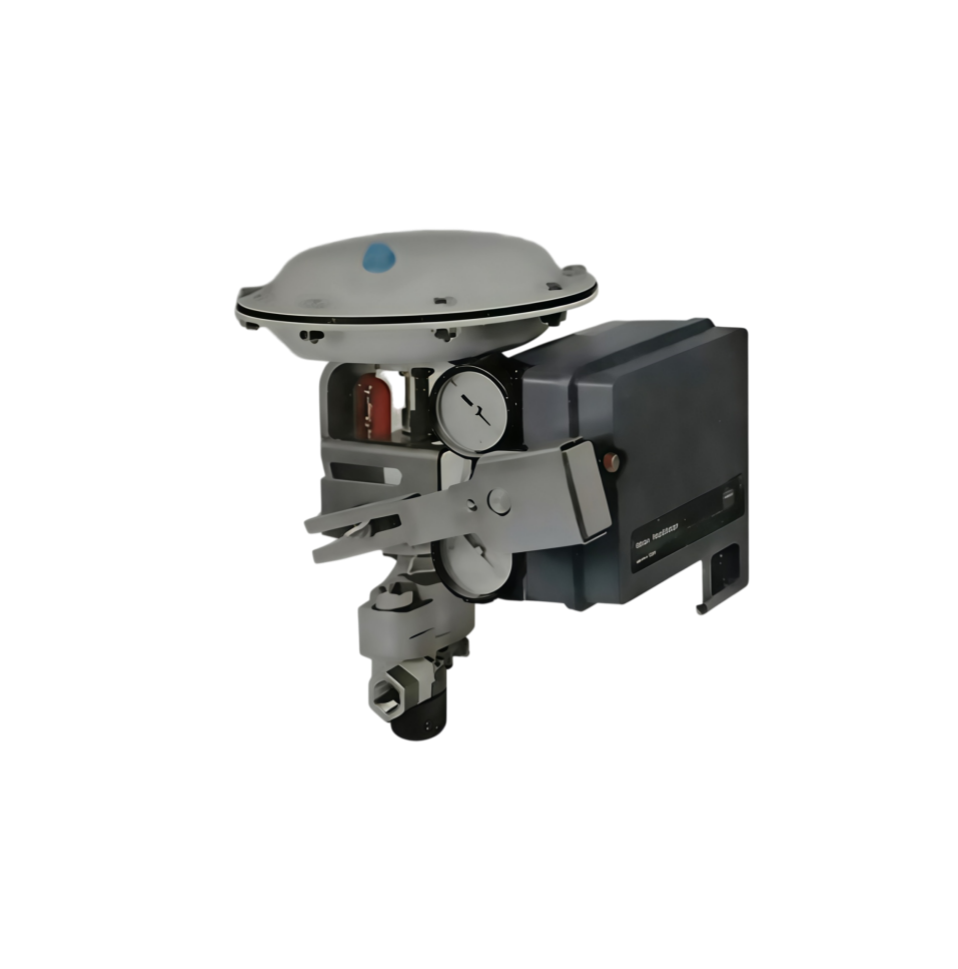

El posicionador se utiliza con los actuadores 657, 667, 1250, 1250R, 3024S y GX. También se puede montar en los actuadores Baumann.

Especificaciones técnicas

Industria de las aplicaciones

El 3661 se utiliza en la industria petroquímica, la generación de energía, el tratamiento del agua, el papel y los alimentos y bebidasEs adecuado para aplicaciones de estrangulamiento en válvulas corredizas.

Problemas comunes

• No hay señal de salida con entrada presenteCompruebe si la boquilla está obstruida, limpie la boquilla, compruebe la presión del aire.

• Presión de salida lenta o anormal: Compruebe si la presión de alimentación se encuentra dentro de las especificaciones.

• Respuesta lineal deficienteRevisa la posición del mecanismo de ajuste de rango.

• El posicionador no responde.: Verificar la presión de alimentación y las conexiones neumáticas, comprobar que el convertidor recibe la señal de 4-20 mA.

• Fugas de aireRevisa los anillos de protección, las juntas y el diafragma para verificar el desgaste y reemplaza según sea necesario.

Modelos de reemplazo

El 3661 es una plataforma de posicionamiento electro-pneumático maduro para la comunicación digital moderna y diagnóstico avanzado,los controladores de válvulas digitales DVC6200 o DVC2000 son las alternativas de generación actualPara las instalaciones tradicionales, el 3661 sirve como el equivalente electro-pneumático del posicionador neumático 3660.y compatibilidad de la señal de entrada antes de ordenar.
