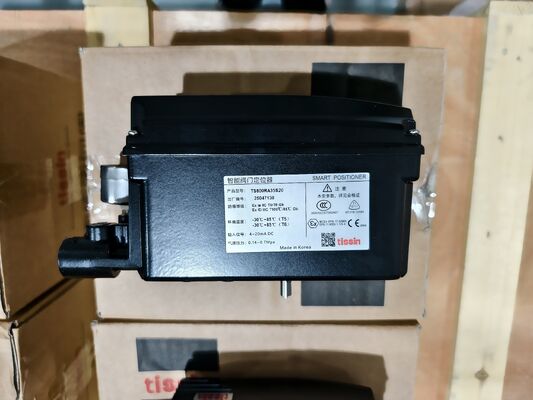

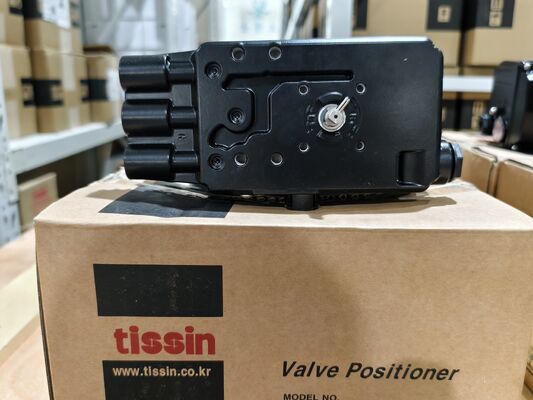

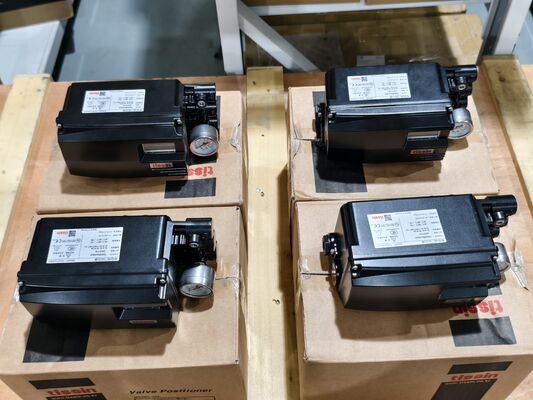

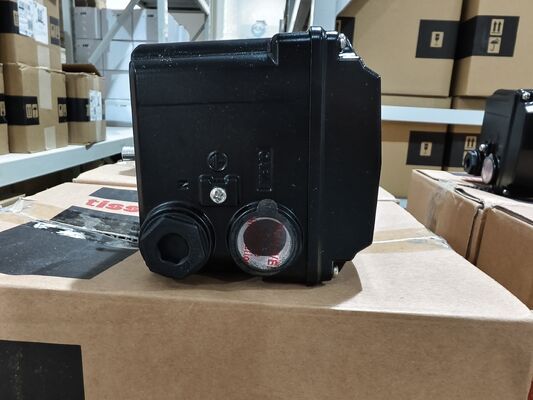

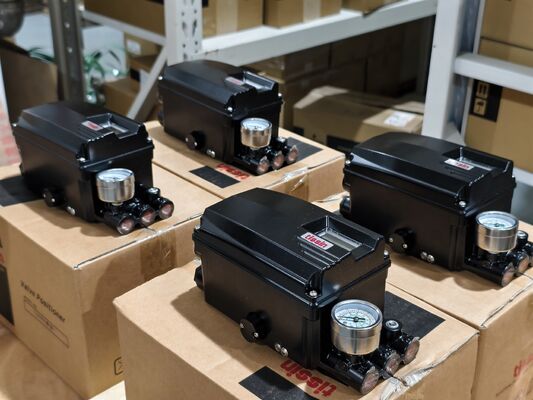

Tissin TS800 posicionador inteligente de válvulas con ajuste automático HART 4-20mA e IP66/NEMA 4X para válvulas de control

Resumen del producto

El Tissin TS800 es un posicionador de válvula inteligente que controla la carrera de la válvula en respuesta a una señal de entrada de 4-20mA de un panel de control, DCS o calibrador.Recibe la señal de corriente y ajusta proporcionalmente la presión neumática suministrada al actuador de la válvula, controlando con precisión la abertura de la válvula.

La unidad está equipada con un microprocesador incorporado que permite el ajuste automático, el control PID y la comunicación HART.Una interfaz de usuario local con una pantalla LCD y cuatro botones permite una calibración rápida y fácilEl posicionador incluye una función de prueba de golpe parcial (PST), función de alarma, interruptor automático / manual y capacidad de autodiagnóstico.La carcasa IP66/NEMA 4X protege la unidad en entornos industriales exigentes.

El TS800 utiliza una válvula piloto de gran caudal para mejorar la velocidad de control de la válvula.~150 mm) y giratorios (0~Las características opcionales incluyen un transmisor de posición CC de 4-20mA, comunicación HART (Ver. HART 7) y módulos de interruptores de límite.

Especificaciones técnicas

Industria de las aplicaciones

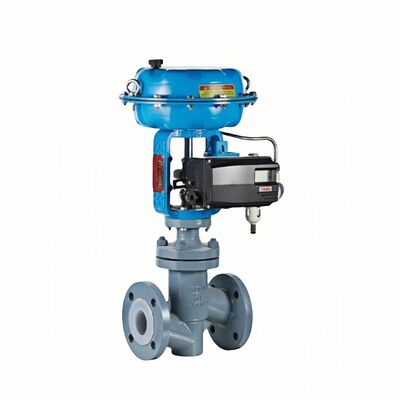

El Tissin TS800 se utiliza en petroquímica, generación de energía, tratamiento de agua, papel y control general de procesos industriales.Es adecuado para el control preciso de aceleración de los actuadores neumáticos de válvulas lineales y rotativas en entornos exigentes.

Problemas comunes

• Desajuste de la señal de entradaSi la señal de entrada reconocida por el posicionador difiere de la salida del DCS o del calibrador, compruebe la tensión de la fuente de alimentación.yLos valores en elEl menú.

• Caza o oscilación: Si la caza se produce debido a una alta fricción del empaque de la válvula, aumente el valor de la banda muerta dentro del rango permitido en el campo. Si la banda muerta se establece demasiado baja, ralentiza la búsqueda del punto objetivo.

• Error de EEPROM: Compruebe si el posicionador está instalado demasiado alto o demasiado bajo, si está instalado demasiado lejos del actuador (verifique el ángulo de uso).Compruebe si el engranaje del potenciómetro y el engranaje principal están fuera de posición debido a una fuerte vibración o choque externo.

• No hay respuesta a la señal de entrada: Compruebe si la presión de alimentación está dentro de los 140 ~ 700 kPa. Compruebe si las conexiones neumáticas están seguras. Compruebe la instalación de la palanca de retroalimentación.

• Respuesta lenta de la válvula: Si el tamaño del actuador es demasiado grande, establecer el valor de TbL en TbL 4 (LLS).

Modelos de reemplazo

El Tissin TS800 es una plataforma de posicionamiento inteligente de válvulas de la generación actual.la serie TS800 ofrece opciones intrínsecamente seguras y a prueba de explosiones de CSAPara alternativas entre proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de pedir.
