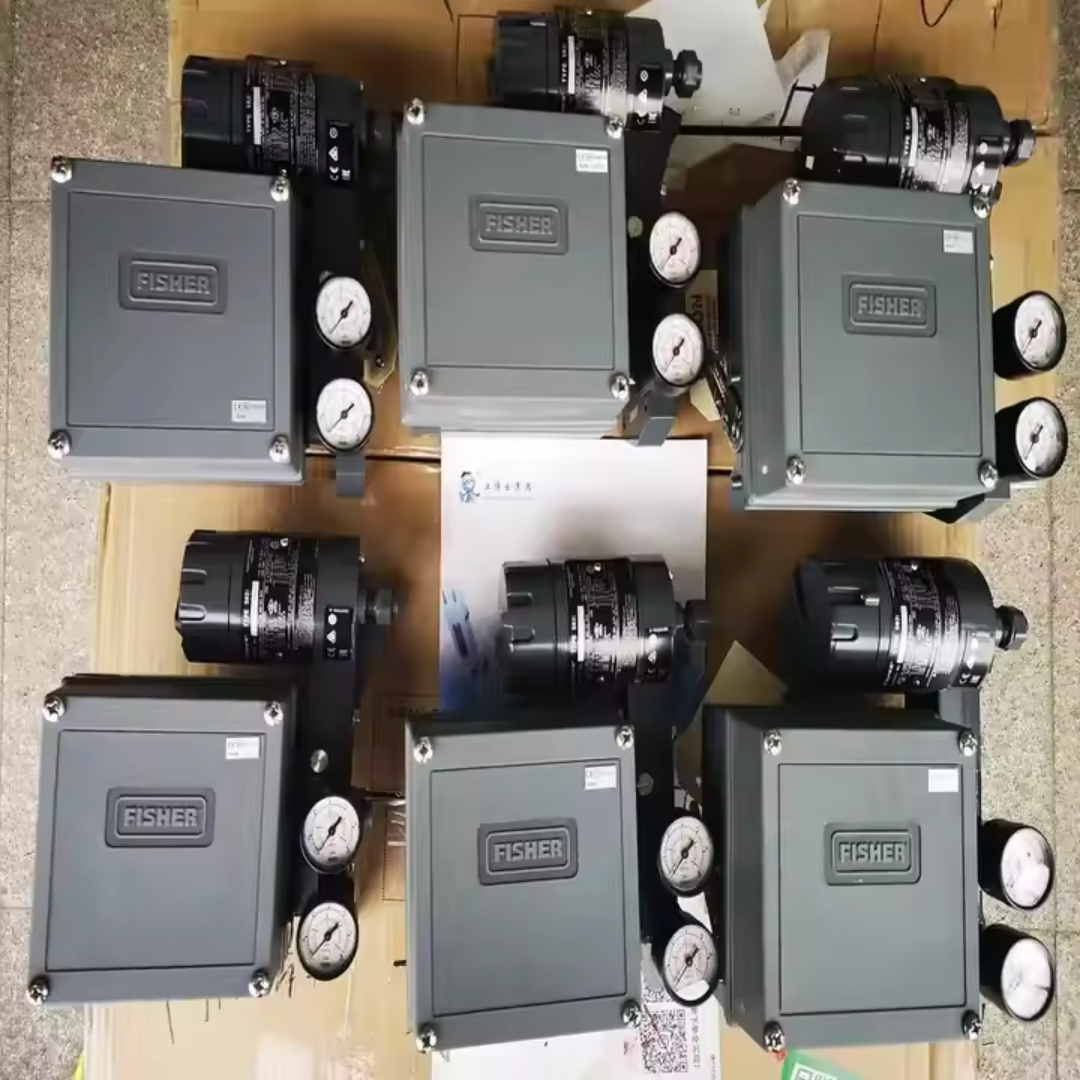

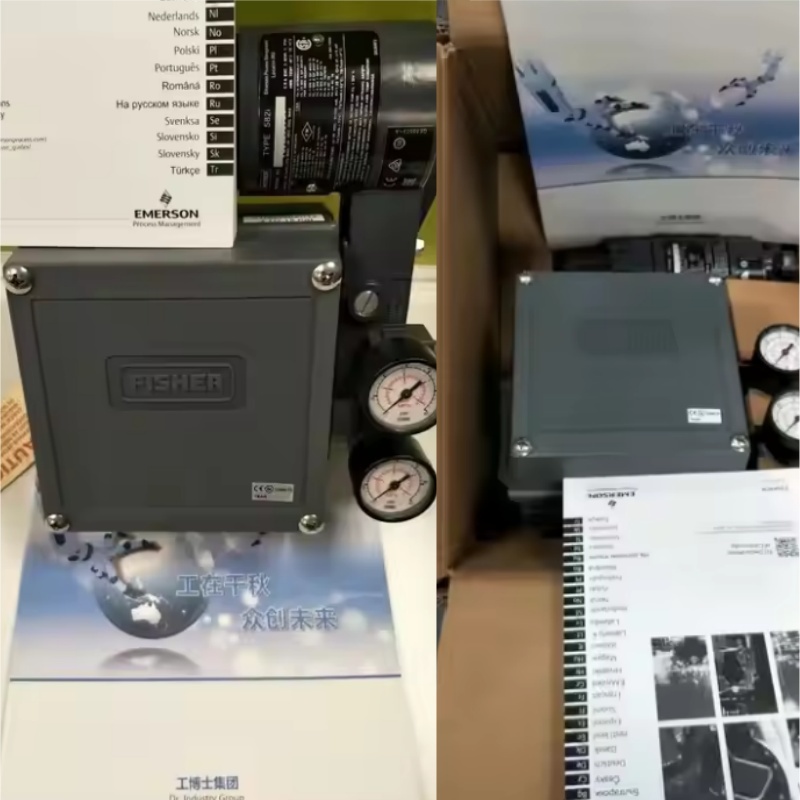

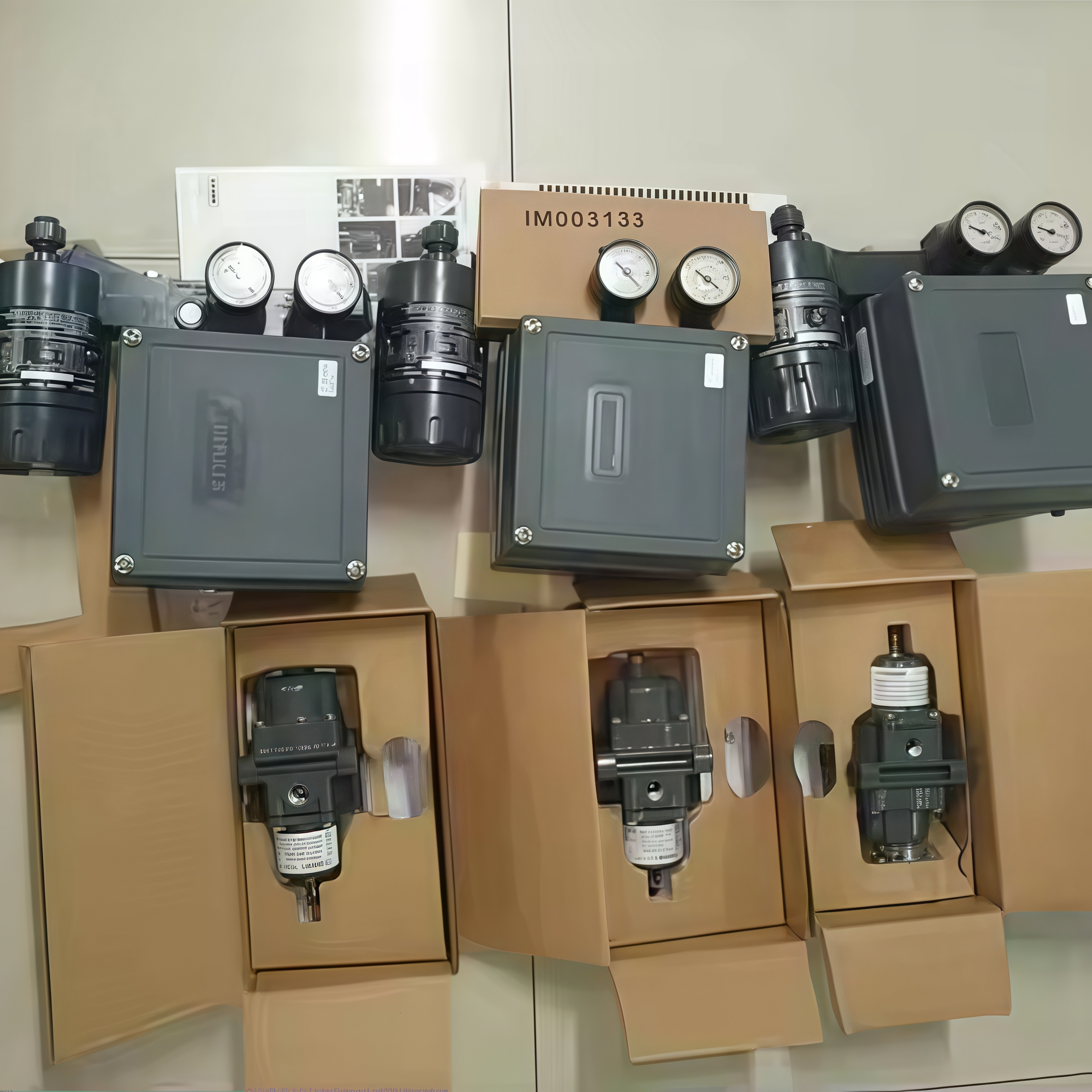

Posicionador electro-neumático de válvulas Fisher serie 3582i 4-20mA para válvulas de control

Descripción General del Producto

El Fisher 3582i es un posicionador de válvulas electro-neumático diseñado para conjuntos de válvulas de control de vástago deslizante actuadas por diafragma. Consiste en un convertidor electro-neumático 582i instalado en un posicionador de válvula neumático 3582. El convertidor recibe una señal de entrada de corriente continua y produce una salida neumática proporcional a través de un arreglo de boquilla/aleta. Esta salida alimenta al posicionador neumático, eliminando la necesidad de un transductor montado por separado.

El instrumento proporciona una posición precisa del vástago de la válvula proporcional a la señal de entrada de corriente continua. Es un diseño probado en campo conocido por su rápida respuesta y su capacidad para soportar las vibraciones encontradas en la mayoría de los entornos de planta. El bajo consumo de aire en estado estacionario contribuye a una operación eficiente.

Los ajustes de cero y alcance son accesibles con la cubierta retirada, utilizando un destornillador y una llave. La unidad puede cambiarse entre acción directa e inversa mediante ajustes sencillos. Los cambios en la presión de suministro y la carga de la válvula tienen un efecto mínimo en el funcionamiento del posicionador. La carcasa, los componentes y los materiales de la junta se seleccionan para soportar entornos hostiles, y el aire de purga del posicionador purga las partes internas para una protección adicional.

Especificaciones Técnicas

Industria de Aplicación

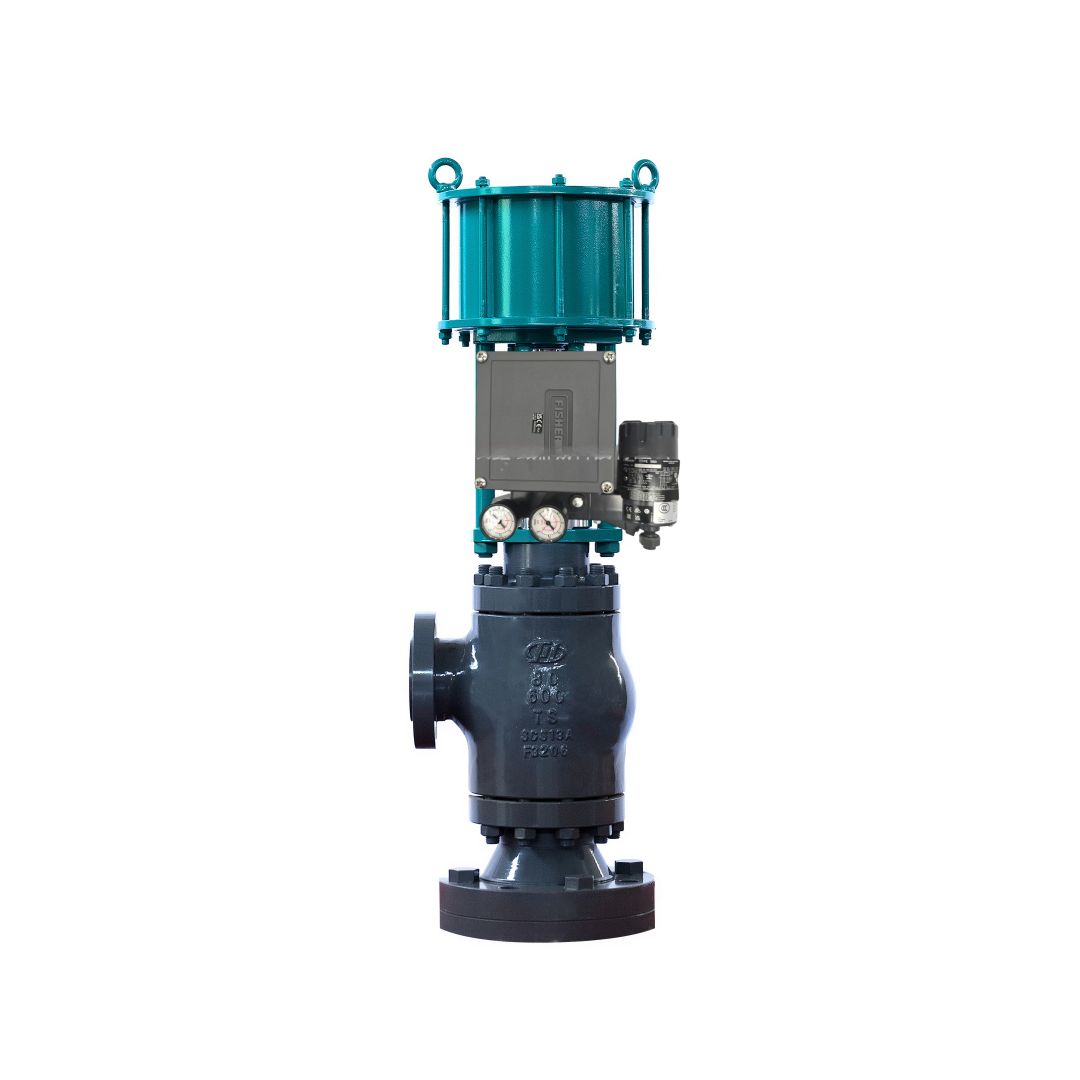

El 3582i se utiliza con conjuntos de válvulas de control de vástago deslizante actuadas por diafragma en industrias de procesos. Maneja aplicaciones de control de flujo, presión, temperatura y nivel. El rango de cero y alcance ajustable permite el uso de todas las señales de entrada estándar, incluidos los rangos divididos. Debido a que las unidades de una familia de posicionadores cubren una variedad de aplicaciones de control, los requisitos básicos de inventario de repuestos se simplifican.

Problemas Comunes

• El posicionador no responde a la señal de entrada: Verifique la presión de suministro y las conexiones neumáticas. Verifique que el conjunto de boquilla/aleta no esté obstruido y que el relé esté funcionando.

• La posición del vástago de la válvula no coincide con la señal de entrada: Verifique la calibración de cero y alcance. Verifique que la posición de la leva coincida con el recorrido y la acción del actuador.

• Operación errática u oscilación: Inspeccione si hay fugas de aire en las tuberías y accesorios. Verifique si hay fricción excesiva en el empaque de la válvula o en el actuador.

• Las fluctuaciones de la presión de suministro afectan la posición: Confirme que la presión de suministro sea estable y esté dentro del rango recomendado. El 3582i está diseñado para minimizar el efecto de los cambios en la presión de suministro, pero las fluctuaciones extremas aún pueden causar problemas.

Modelos de Reemplazo

El 3582i es un diseño de posicionador neumático heredado. Para nuevas instalaciones que requieren comunicación digital y diagnóstico, los controladores de válvula digitales DVC6200 o DVC2000 son los equivalentes modernos de la misma línea de productos. El convertidor 582i se puede instalar en campo en un posicionador neumático 3582 existente para actualizarlo a una configuración 3582i, aunque esto puede requerir cambiar el montaje del posicionador y el rango de la señal de entrada. Para alternativas de otros proveedores, verifique la compatibilidad del montaje del actuador, el rango de recorrido y la señal de entrada antes de realizar el pedido.
