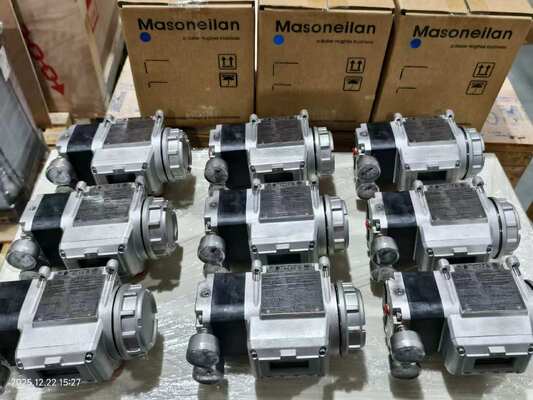

Masoneilan SVI3 Posicionador de válvula digital de tercera generación HART 7 para válvulas de control

Resumen del producto

El Masoneilan SVI3 es el posicionador de válvula digital de tercera generación de Baker Hughes.Construido sobre más de 20 años de tecnología de detección de posición de válvula probada en el campo, utiliza algoritmos avanzados de control y diagnóstico junto con detección de posición sin contacto para ofrecer un rendimiento de posicionamiento preciso, sensible y confiable.

El sensor de posición sin contacto lee a través de la carcasa, por lo que no hay piezas móviles mecánicas que entren en la cavidad principal de la carcasa.Una característica destacada es la configuración y calibración de un solo botón Smart CalLa interfaz de usuario local incluye una visualización gráfica de alto contraste y botones de presiones para lugares peligrosos.El dispositivo se integra con todos los principales sistemas de control mediante soporte DTM y EDD.

El SVI3 incluye 19 nuevos diagnósticos en línea de válvulas que monitorean continuamente el estado de la válvula mientras está en funcionamiento.permitir el análisis de tendencias antes de que los problemas afecten al funcionamiento de la plantaEl consumo de aire en estado estacionario se reduce en un 40% en comparación con las generaciones anteriores, mientras que la entrega de aire se mejora en un 15% para una accionamiento más rápido.

Especificaciones técnicas

Industria de las aplicaciones

El Masoneilan SVI3 se utiliza en la generación de energía, refinación, petroquímica, petróleo y gas intermedio y petróleo y gas ascendente.torres de refrigeración, edificios de reactores, edificios de turbinas, generadores de vapor de recuperación de calor, balance de la planta, destilación, reformado de hidroprocesamiento, craqueo, mezcla secundaria, apagado y fraccionamiento,compresión de gas de carga, separación, operaciones de integridad de tuberías, deshidratación, refrigeración, licuefacción, carga y transporte, regasificación y compresión.

Problemas comunes

• Smart Cal no puede completar: Compruebe que la presión de alimentación esté dentro de los 20-120 psi. Verifique que los límites de recorrido de la válvula estén dentro del rango nominal. Asegúrese de que la válvula no se atasque o se aterre.

• Oscilación de posición o cicloSi los ciclos de posición son mucho mayores que los ciclos de punto de ajuste, el posicionador puede estar causando el ciclo.un tallo roto, o componentes de retroalimentación de posición desconectados.

• Fallo de comunicación con el dispositivo de mano HART: comprobar que la resistencia del bucle es adecuada. comprobar que la tensión del terminal cumple los requisitos de conformidad (9Vdc @ 20mA, 11Vdc @ 4mA).

• Error de baja potencia (LOW_POWER): Corriente de entrada inferior a 3,15 mA. Aumentar la corriente del bucle a 4 mA para calibración y diagnóstico.

• TuneERR aparece después de la sintonización automática: Puede ser necesario ajustar manualmente. Consulte la sección de solución de problemas del manual de instrucciones.

• Error de autocomprobación o fallo de hardwareSi el fallo persiste, reemplace el módulo electrónico.

Modelos de reemplazo

El Masoneilan SVI3 es el reemplazo directo del SVI II AP y del SVI1000.Cuenta con soportes de montaje de acero inoxidable para cualquier combinación válvula/actuador y es totalmente compatible con soportes de montaje SVI II AP y SVI1000Para los usuarios de AP SVI II, la actualización es relativamente sencilla. Se puede utilizar el montaje existente, y solo la conexión aire/tubos puede necesitar ajuste.Verificar el montaje del actuador, alcance de viaje, y protocolo de comunicación antes de ordenar.
