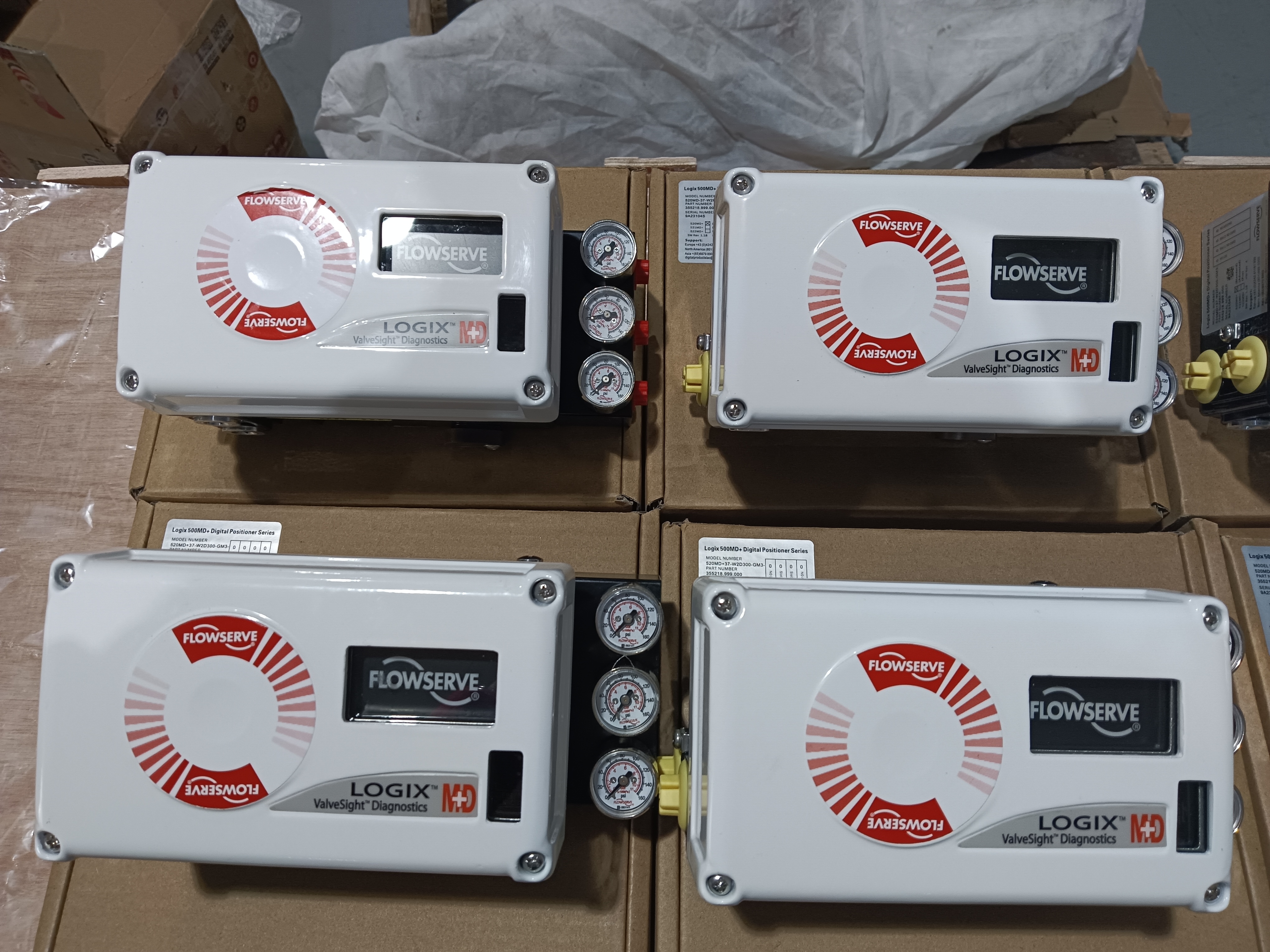

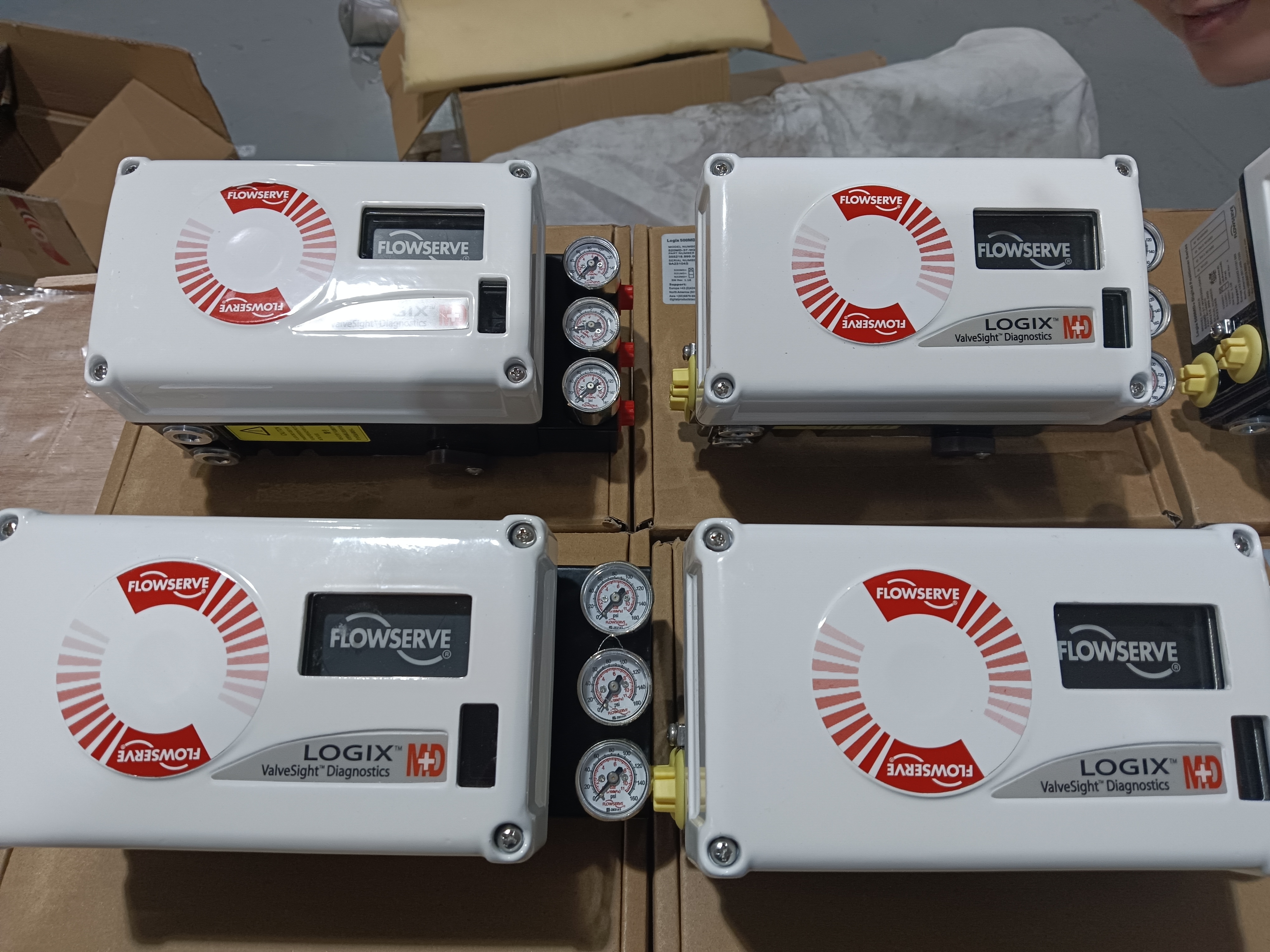

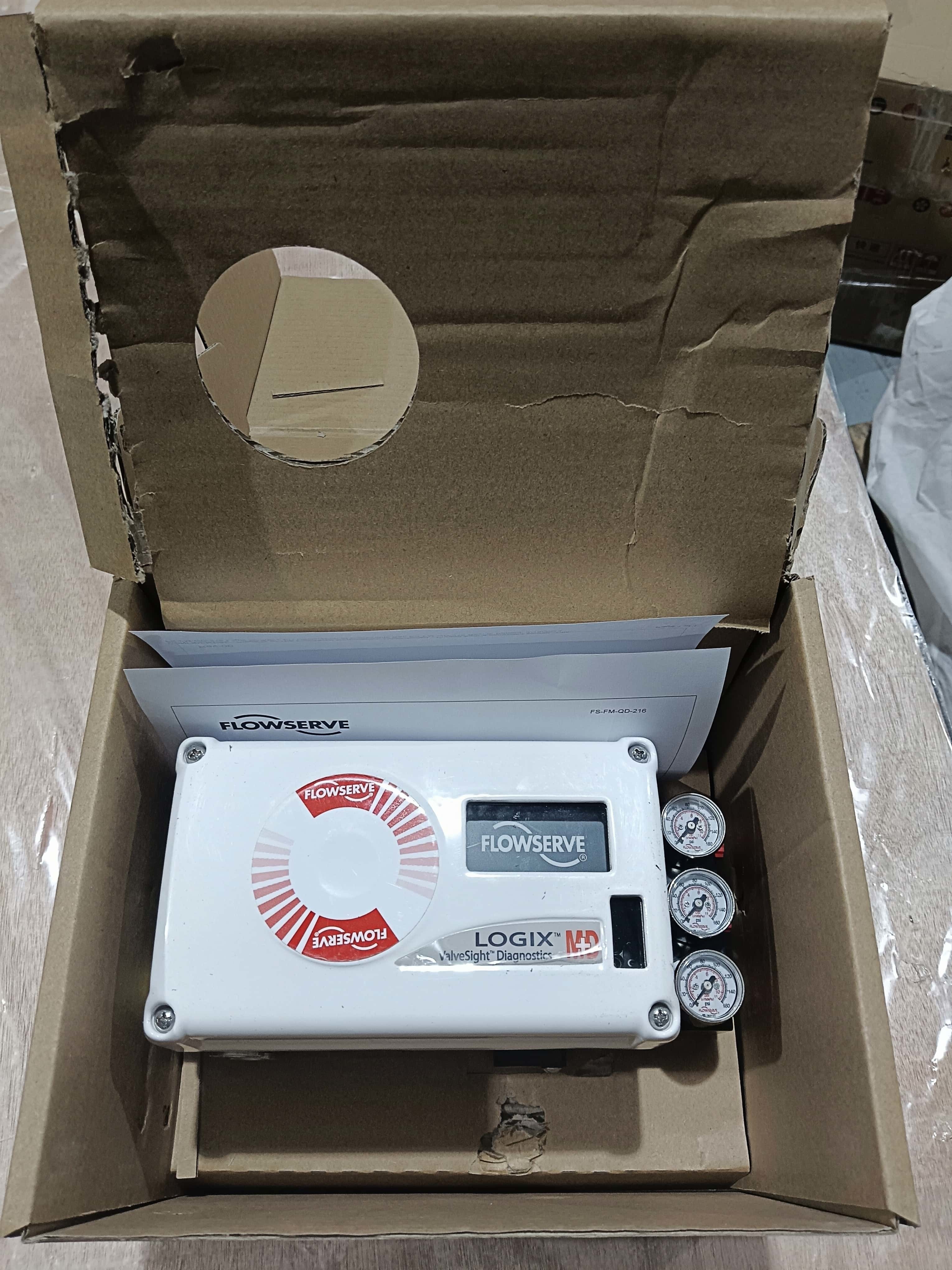

Posicionador Digital de Válvulas Flowserve Logix 520MD HART 4-20mA para Válvulas de Control

Resumen del producto

El Flowserve Logix 520MD es un posicionador de válvulas digital diseñado para el control preciso de actuadores neumáticos.y 7 soportados) para convertir señales de entrada en salidas neumáticas tanto para actuadores rotativos como linealesEl posicionador combina funciones de posicionamiento y ajuste superiores con una configuración conveniente y potentes herramientas de diagnóstico.

El 520MD utiliza un algoritmo de afinación de ganancia de múltiples variables que permite cambios de paso grandes con un sobrepeso mínimo mientras mantiene la resolución para responder a cambios de paso muy pequeños.El procedimiento de sintonización automática recorre el actuador para producir una respuesta medida y selecciona los valores de ganancia que proporcionan el rendimiento adecuado del actuadorUn selector de modificador de ganancia puede aumentar o disminuir la ganancia calculada para un rendimiento óptimo.

La configuración se maneja a través de sencillas configuraciones de interruptor DIP para el modo de sintonización y otras configuraciones comunes.Los conjuntos de afinación se pueden modificar con un dispositivo de mano o con el software ValveSight para acomodar una amplia gama de tamaños y tipos de actuadores.La unidad cuenta con un diseño de control de dos etapas para tiempos de respuesta más rápidos y un control más estricto, con un bajo consumo de aire.

Especificaciones técnicas

Industria de las aplicaciones

El Flowserve Logix 520MD se utiliza en el petróleo y el gas, el procesamiento químico, la generación de energía, el tratamiento del agua y las industrias farmacéuticas.posicionamiento de la válvula del reactorEl sistema, que tiene una clasificación de área peligrosa certificada, lo hace adecuado para entornos de proceso exigentes.

Problemas comunes

• No hay LED parpadeando: la corriente es inferior a 3,6 mA o la polaridad del cableado es incorrecta.

• Comunicaciones erráticas: Problemas de señal HART. Compruebe que el ancho de banda de la fuente actual esté limitado a 25Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.

• La unidad no responde a los comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambia el modo de comando a analógico. Recalibra la unidad.

• La lectura de la posición de la válvula no es la esperada: el sensor de posición no está montado a 180 grados, el movimiento no está calibrado, el MPC está activo o la caracterización del usuario está activa.

• Posición de conducción totalmente abierta o cerrada, sin respuesta a la orden: Golpe no calibrado, circuito interno del sensor Hall no conectado, ajuste incorrecto de la acción de aire, tubo invertido o problema con el convertidor I/P.

• Se requiere una calibración de fricción: No se ha realizado calibración de fricción desde el restablecimiento de fábrica.

Modelos de reemplazo

La serie Flowserve Logix 520MD es una plataforma de posicionamiento digital madura.Para las instalaciones más nuevas, el Logix 3200MD y el Logix 3800MD son modelos alternativos dentro de la misma familia de productos.y protocolo de comunicación antes de ordenar.
