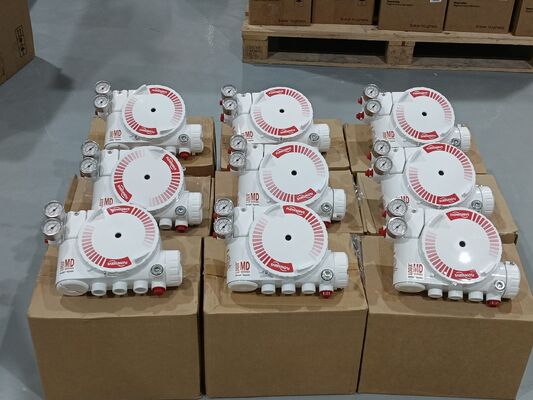

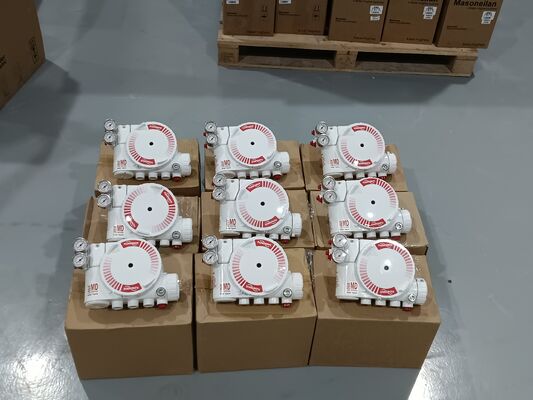

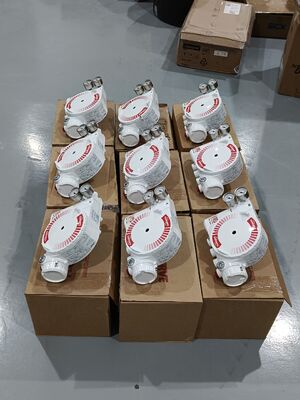

Flowserve Logix 3200MD Posicionador digital de válvulas HART 5 4-20mA para válvulas de control

Resumen del producto

El Flowserve Logix 3200MD es un posicionador de válvula HART digital que utiliza la tecnología piezo de última generación para proporcionar un rendimiento y una fiabilidad superiores.Unidad de posicionamiento de válvula digital de entrada de 4-20mA que opera un actuador/válvula basado en una señal de entrada analógica.

El 3200MD se puede configurar fácilmente utilizando los botones locales, el portátil HART y el software SoftTools.y ajuste automático con selección de ganancia dinámicaEl posicionador utiliza HART 5 para la comunicación.

La unidad soporta actuadores de doble y unilateral para montajes lineales y rotativos.El recinto a prueba de explosiones está clasificado Clase I División 1 Grupos B-D, Ex d IIB+H2, AEx d IIB+H2.

Especificaciones técnicas

Industria de las aplicaciones

El Flowserve Logix 3200MD se utiliza en el petróleo y el gas, el procesamiento químico, la generación de energía, el tratamiento del agua y las industrias farmacéuticas.posicionamiento de la válvula del reactor, la automatización del bypass de las turbinas y la regulación del flujo en las plantas.

Problemas comunes

• No hay LED parpadeando: la corriente es inferior a 3,6 mA o la polaridad del cableado es incorrecta.

• Comunicaciones erráticas: Problemas de señal HART. Compruebe que el ancho de banda de la fuente actual esté limitado a 25Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.

• La unidad no responde a los comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambia el modo de comando a analógico. Recalibra la unidad.

• La lectura de la posición de la válvula no es la esperada: el sensor de posición no está montado a 180 grados, la carrera no está calibrada o el MPC está activo. sensor de reposición. carrera de calibración.

• Posición de conducción totalmente abierta o cerradaEl golpe no está calibrado, el circuito interno del sensor Hall no está conectado, la acción del aire está mal configurada o el tubo está invertido.

• Se requiere una calibración de fricción: No se ha realizado calibración de fricción desde el restablecimiento de fábrica.

Modelos de reemplazo

El Flowserve Logix 3200MD es una plataforma de posicionamiento digital madura. Para aplicaciones que requieren integridad de seguridad adicional, la variante Logix 3200MD + ofrece funciones mejoradas.,El Logix 3800 es un modelo alternativo dentro de la misma familia de productos. Para alternativas entre proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de pedir.
