Neles ND9000 Controlador inteligente de válvulas HART Bus de campo para válvulas de control

Resumen del producto

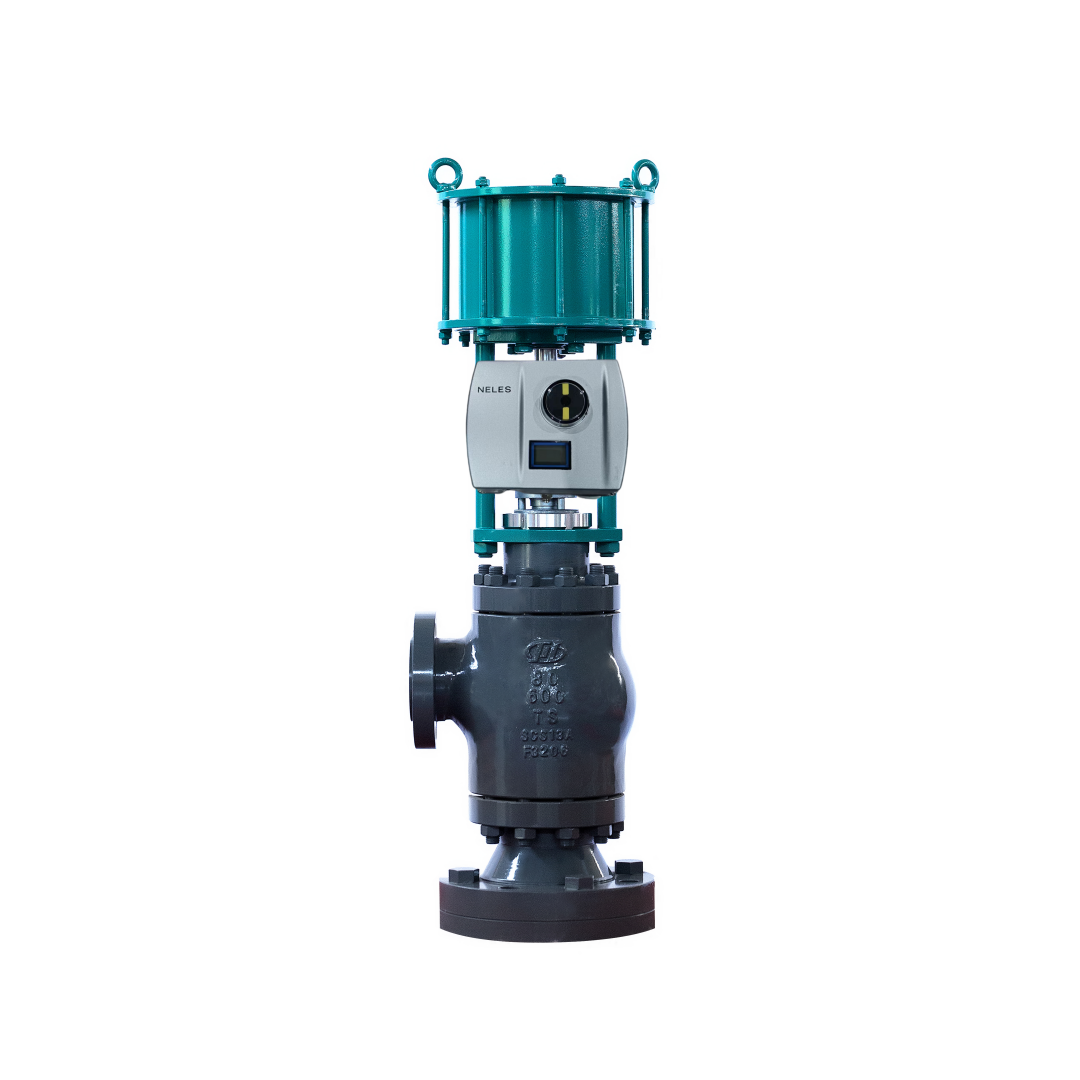

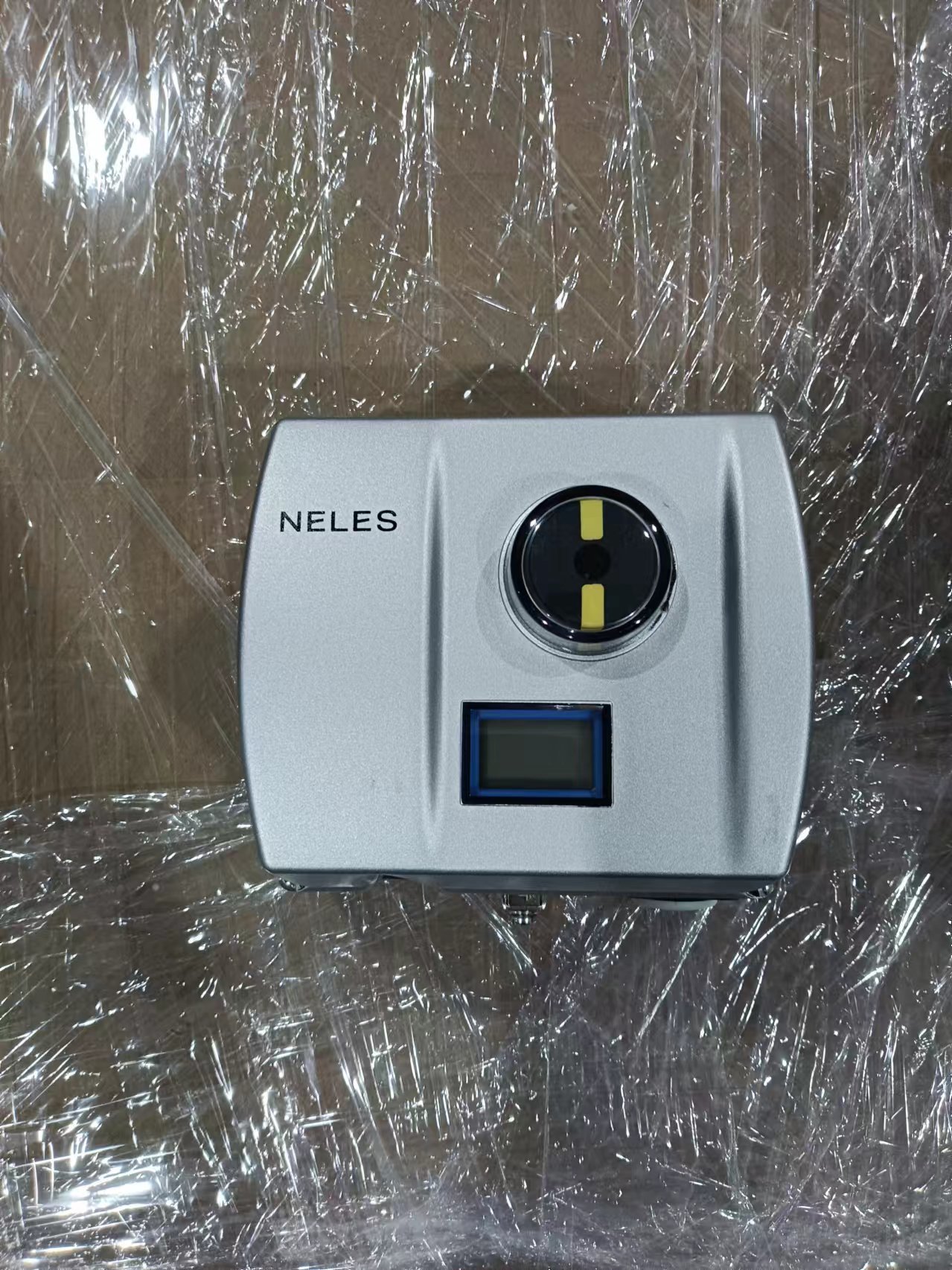

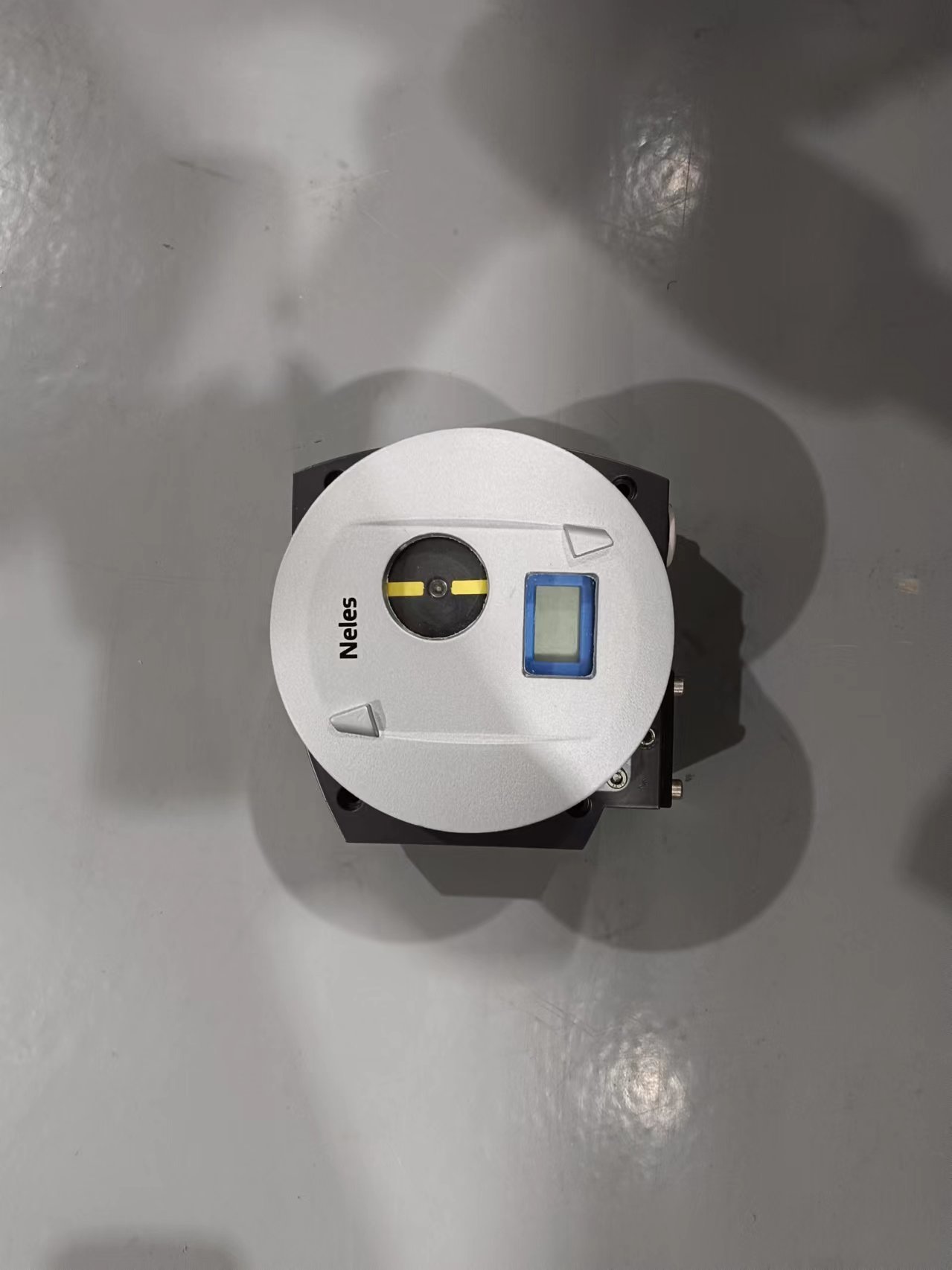

El Neles ND9000 es un controlador de válvula inteligente basado en microcontroladores diseñado para el control preciso de los actuadores neumáticos.Es un dispositivo de 4-20mA o bus de campo que compara continuamente la señal de comando de entrada con la posición real de la válvula y ajusta el actuador en consecuenciaEl ND9000 está diseñado para funcionar en todos los actuadores de válvulas de control y en todas las áreas industriales.

La unidad utiliza la medición de la posición de la válvula sin contacto, por lo que no hay piezas de desgaste mecánico en la ruta de retroalimentación.y el mismo dispositivo puede utilizarse para actuadores de acción simple y de acción doble. La puesta en marcha es sencilla con interfaz de usuario local (LUI) o configuración remota DTM/EDD. Una función de calibración de 1 punto permite la instalación en válvulas que están en proceso sin perturbar el funcionamiento.

El ND9000 está certificado SIL 2 por el TÜV de acuerdo con IEC 61508.y diagnóstico de la comunicaciónEl dispositivo almacena hasta 8000 alarmas en línea y recordatorios de mantenimiento con un período de retención de datos de 25 años.y estado de desgaste para el mantenimiento predictivo.

Especificaciones técnicas

Industria de las aplicaciones

El Neles ND9000 se utiliza en petróleo y gas, procesamiento químico, generación de energía, celulosa y papel, minería y automatización industrial general.posicionamiento de la válvula del reactorEl dispositivo puede integrarse con todos los principales sistemas DCS y admite kits de montaje para cualquier actuador de terceros.Las versiones aprobadas por la Marina están disponibles para aplicaciones en alta mar.

Problemas comunes

• Fallo de calibración debido a la posición de la válvula fuera del rangoPara los actuadores de doble acción, establecer la presión aproximadamente 10 PSI por debajo del suministro mínimo esperado. Para los actuadores de acción simple, no exceder la presión nominal del actuador.Verifique que el H-Clip en la palanca de retroalimentación está nivelado, recta y alineada con el eje de retroalimentación de la válvula desalineación causa errores de retroalimentación no lineales.

• ERR / Viaje demasiado corto: El posicionador detectó que el cambio de ángulo del eje de retroalimentación física no alcanzó el umbral mínimo de medición eléctrica durante el ajuste automático.

• ERR / Desviación de control: La posición de la válvula se desvía del punto de ajuste más allá del límite configurado.

• Advertencia de detección de caza: Se detecta oscilación de la válvula. Cambiar el nivel de rendimiento a menos agresivo para estabilizar la válvula. Verificar que la capacidad de la válvula del carrete es adecuada para el actuador.

• Calibración de la posición falló: Verifique los parámetros de configuración y el montaje del controlador.

• Fallo del sensor de temperatura: La medición de la temperatura falló. La precisión de las mediciones se reduce. Reemplace el dispositivo ND en la próxima oportunidad de mantenimiento.

• Presión de suministro fuera de los límites: La presión de suministro excedió las condiciones de funcionamiento especificadas.

Modelos de reemplazo

El Neles ND9000 es una plataforma madura de controladores de válvulas inteligentes.los posicionadores de la serie ND7000 son predecesores directos el ND9000 sirve como una actualización funcional con opciones de diagnóstico y bus de campo mejoradas. Los ND9103HX8T y ND9106HX8T son variantes de modelos específicos dentro de la serie ND9000 que ofrecen una certificación a prueba de explosión mejorada.rango de desplazamiento, y el protocolo de comunicación antes de ordenar.
