Controlador de Válvulas Inteligente Neles Serie ND7000 HART 4-20mA para Válvulas de Control

Descripción general del producto

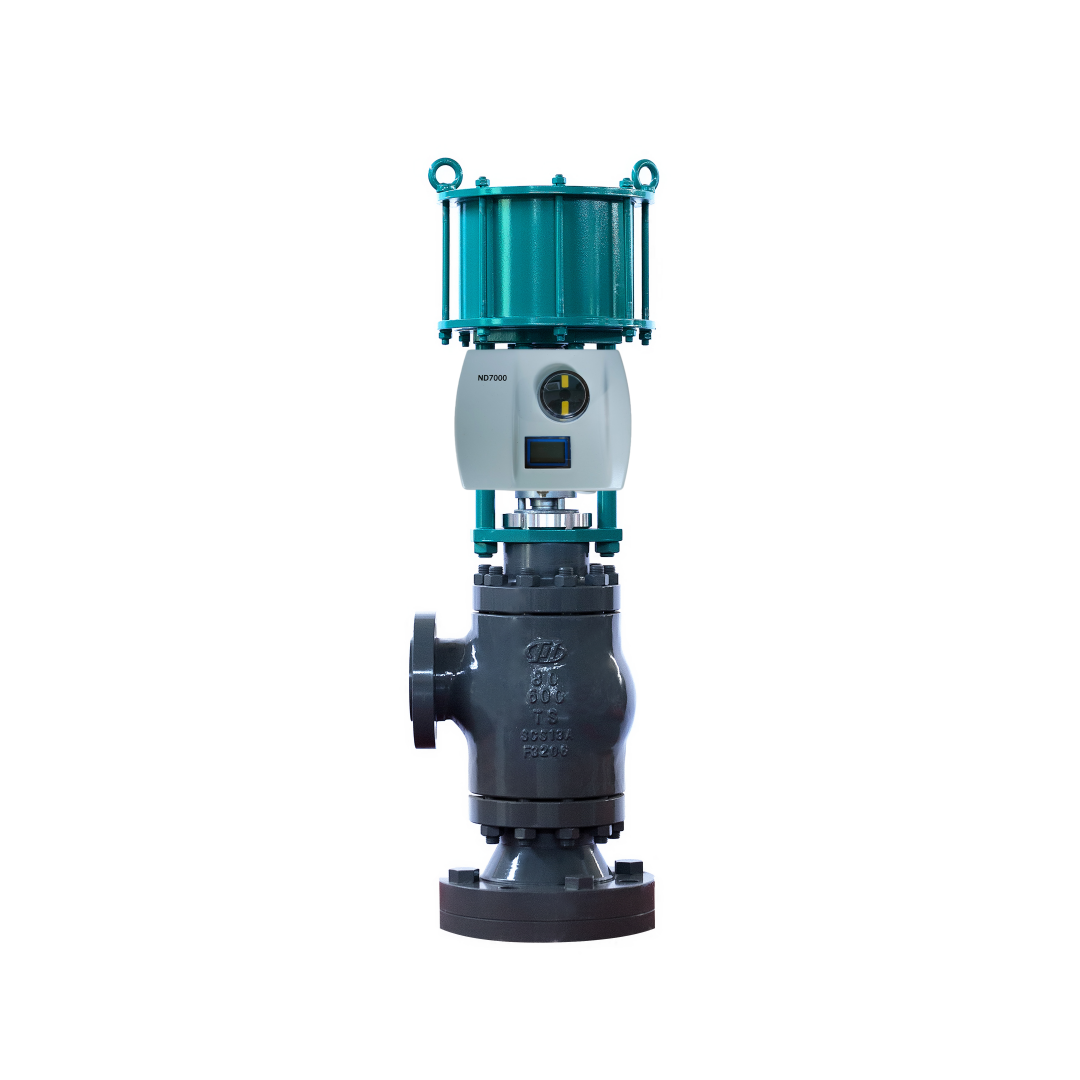

El Neles ND7000 es un controlador de válvulas inteligente basado en microcontrolador diseñado para operar en todos los actuadores de válvulas de control y en todas las áreas industriales. Es un dispositivo alimentado por 4-20mA que compara continuamente la señal de comando de entrada con la posición real de la válvula y ajusta el actuador en consecuencia. El ND7000 es un posicionador inteligente, confiable y preparado para el futuro con soporte de por vida.

La unidad utiliza medición de posición de válvula sin contacto, por lo que no hay piezas mecánicas de desgaste en la ruta de retroalimentación. Admite válvulas rotativas y lineales, y el mismo dispositivo se puede utilizar para actuadores de acción simple y de doble acción. La puesta en marcha es sencilla con la interfaz de usuario local (LUI) o la configuración remota DTM/EDD. Una función de calibración de 1 punto permite la instalación en válvulas que están en proceso sin interrumpir la operación.

El ND7000 está certificado SIL 2 por TÜV según IEC 61508. Cuenta con diagnósticos básicos del dispositivo que incluyen autodiagnóstico, tendencia de desviación, contadores y pruebas extendidas fuera de línea. El dispositivo está diseñado para operar en condiciones ambientales adversas con un diseño modular robusto, excelentes características de temperatura y tolerancia a vibraciones e impactos.

Especificaciones técnicas

Industria de aplicación

El Neles ND7000 se utiliza en petróleo y gas, procesamiento químico, generación de energía, minería y automatización industrial general. El dispositivo se puede integrar con todos los principales sistemas DCS y admite kits de montaje para actuadores de terceros. Es totalmente compatible con sistemas y equipos de diferentes fabricantes.

Problemas comunes

• Un cambio en el punto de ajuste de la posición de la válvula no afecta la posición del actuador: Verifique la presión de suministro (puede ser demasiado baja), el bloqueo de la válvula de corredera, los parámetros de configuración incorrectos, el actuador o la válvula atascados, los cables de señal conectados incorrectamente o la calibración no realizada.

• El actuador va a la posición final con un pequeño cambio en la señal de entrada: Tubos entre el controlador y el actuador son incorrectos. Verifique los ajustes de los parámetros PFA y ROT.

• Posicionamiento inexacto: Válvula de corredera sucia, carga del actuador demasiado alta, presión de suministro demasiado baja, válvula de corredera o sensores de presión defectuosos, o fuga del actuador.

• Sobrepaso o posicionamiento demasiado lento: Cambie el valor PERF, la válvula de corredera sucia, el tubo de aire de suministro demasiado pequeño o el filtro de aire de suministro sucio.

Modelos de reemplazo

El Neles ND7000 es una plataforma madura de controlador de válvulas inteligente. La serie ND9000 es la actualización de próxima generación con diagnósticos mejorados y opciones de bus de campo. El ND7000 sirve como reemplazo directo para los posicionadores legacy NE700/NP700. Para alternativas de otros proveedores, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
