Posicionador Electroneumático Samson Serie 4763 4-20mA para Válvulas de Control

Resumen del producto

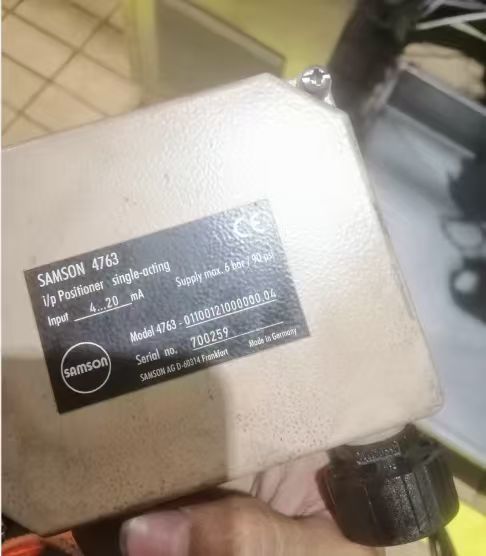

El Samson 4763 es un posicionador electropneumático diseñado para su fijación en válvulas de control neumáticas.Es un posicionador de una sola acción que compara la señal de control de entrada del sistema de control con la posición real del tallo de la válvula, luego emite una señal neumática correspondiente al actuador.

El posicionador es compacto y de bajo mantenimiento, con una carcasa de aluminio fundido a presión. Se puede montar en cualquier posición y es insensible a las vibraciones mecánicas.y la unidad ofrece una excelente respuesta dinámica para el funcionamiento normal y de rango divididoLa banda proporcional ajustable (banda P) y la capacidad de salida de aire ajustable permiten un ajuste fino para aplicaciones específicas.

El 4763 acepta una señal de entrada eléctrica de 4-20mA o 1-5mA. Utiliza un sistema de boquilla de solapa que opera según el principio de equilibrio de fuerza.La unidad está disponible con manómetros opcionales para el control de la presión del aire de suministro y de la señal.

Especificaciones técnicas

Industria de las aplicaciones

El Samson 4763 se utiliza en el procesamiento químico y petroquímico, generación de energía, celulosa y papel, y automatización industrial general.Es adecuado para el servicio de estrangulación y aplicaciones que requieren un posicionamiento preciso de la válvulaEl diseño compacto y la resistencia a las vibraciones lo hacen adecuado para entornos de proceso exigentes.

Problemas comunes

• El posicionador no responde a la señal de entrada.: Compruebe que la presión de alimentación esté dentro de los 1,4 a 6 bar. Verifique que las conexiones neumáticas estén seguras. Compruebe que el conjunto de la boquilla no esté obstruido.

• La posición de la válvula no coincide con la señal de entrada: Compruebe el ajuste de la banda proporcional (banda P), compruebe que la dirección de funcionamiento (directa o inversa) está correcta y recalibre el punto cero.

• Función errática u oscilación: Compruebe si hay fugas de aire en los tubos y accesorios; compruebe si hay una fricción excesiva en el envase de la válvula o en el actuador; compruebe si el ajuste de la capacidad de salida de aire es adecuado.

• Error de calibración del punto ceroEl punto cero está fuera del rango, compruebe el montaje y reajuste el punto cero.

• Baja presión de alimentación: Compruebe que la presión de alimentación cumple el requisito mínimo de 1,4 bar. Compruebe el regulador de alimentación de aire.

Modelos de reemplazo

El Samson 4763 será descontinuado en un futuro próximo. El reemplazo directo es el TROVIS 3730-1, que es el posicionador inteligente de próxima generación con comunicación HART y características mejoradas.El Tipo 3767 también está disponible como alternativaEl 4763 es un predecesor de la serie 3730 y comparte una compatibilidad de montaje similar.y protocolo de comunicación antes de ordenar.
