Posicionador de válvula electro-neumático Fisher serie 3720 4-20mA para válvulas de control

Resumen del producto

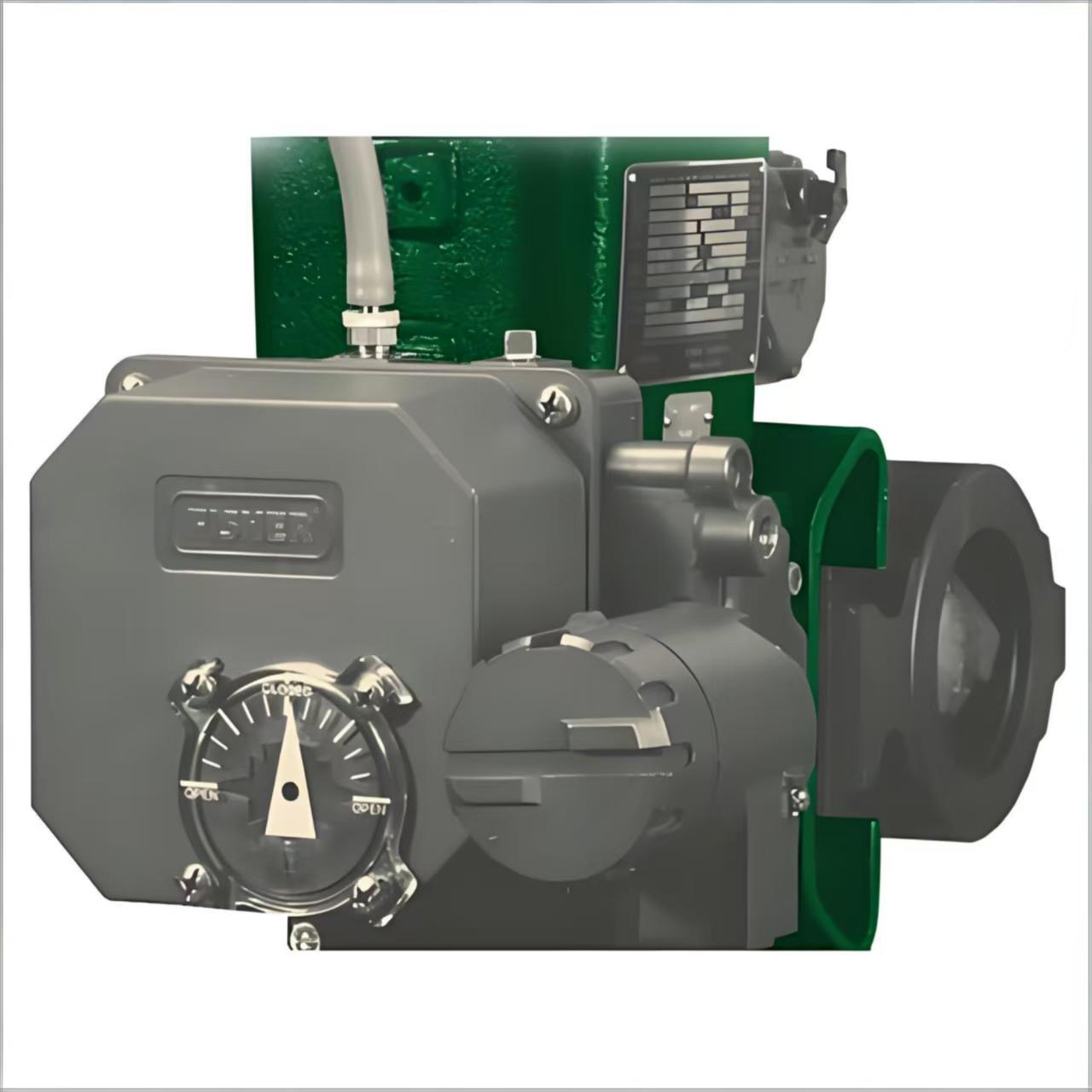

El Fisher 3720 es un posicionador de válvula electro-pneumático diseñado para su uso con diafragma o actuadores rotativos de pistón.Está compuesto por un posicionador neumático 3710 combinado con un convertidor electro-pneumático 3722El convertidor recibe una señal de entrada de 4-20 mA DC y produce una salida neumática proporcional (0,2 a 1,0 bar / 3 a 15 psig) que impulsa la etapa del posicionador neumático.

El 3720 se puede utilizar en configuraciones de acción simple o doble. La acción se puede cambiar entre directa y inversa en el campo. Los ajustes de cero y span se hacen a mano sin herramientas.La construcción modular permite convertir un posicionador neumático 3710 en una unidad electro-pneumática 3720 añadiendo el convertidor 3722.

El posicionador utiliza tecnología de válvula de bobina probada en el campo para un funcionamiento preciso y rápido con una vida útil de ciclo alta.y los materiales de juntas se seleccionan para ambientes hostiles, con fundiciones a presión de aleación de aluminio de bajo cobre para resistencia a la corrosión.el 3720 puede utilizarse en aplicaciones de baja y alta temperatura, así como en la transformación de alimentos y bebidas, farmacéuticos y tabaco, donde se requieren materiales especiales.

Especificaciones técnicas

Industria de las aplicaciones

El Fisher 3720 se utiliza en el control general de procesos industriales, incluido el procesamiento químico, la generación de energía, la celulosa y el papel, y otras industrias que requieren un posicionamiento fiable de válvulas rotativas.Las demás, también puede servir para aplicaciones de procesamiento de alimentos y bebidas, farmacéuticos y tabaco.

Problemas comunes

• No hay señal de salida con entrada presenteCompruebe si la boquilla está obstruida, limpie la boquilla, compruebe la presión del aire.

• Presión de salida lenta o anormal: Compruebe si la presión de alimentación se encuentra dentro de las especificaciones.

• Respuesta lineal deficiente: Compruebe el ajuste de resorte cero. El resorte cero tiene un rango de trabajo lineal limitado. Compruebe la posición del mecanismo de ajuste de rango.

• El posicionador no responde.: Verificar la presión de alimentación y las conexiones neumáticas, comprobar que el convertidor recibe la señal de 4-20 mA.

• Fugas de aireRevisa los anillos de protección, las juntas y el diafragma para verificar el desgaste y reemplaza según sea necesario.

Modelos de reemplazo

El Fisher 3720 es una plataforma de posicionamiento electro-pneumático maduro para la comunicación digital moderna y diagnóstico avanzado,los controladores de válvulas digitales Fisher DVC6200 o DVC2000 son las alternativas de generación actualPara las instalaciones tradicionales, el 3720 sirve como reemplazo directo del posicionador neumático 3710 cuando se requiere una entrada eléctrica.rango de desplazamiento, y la compatibilidad de la señal de entrada antes de ordenar.
