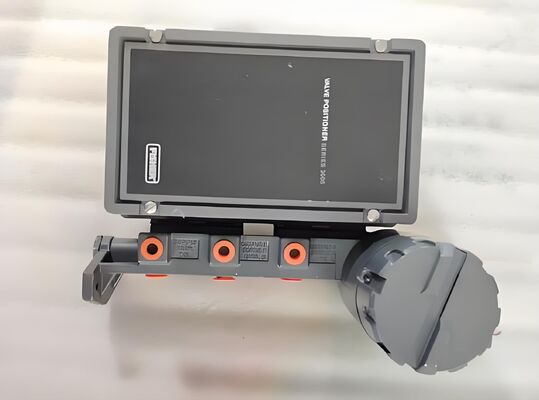

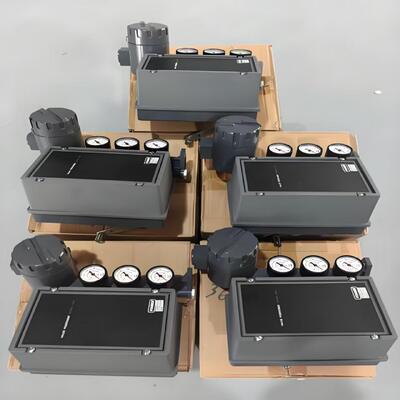

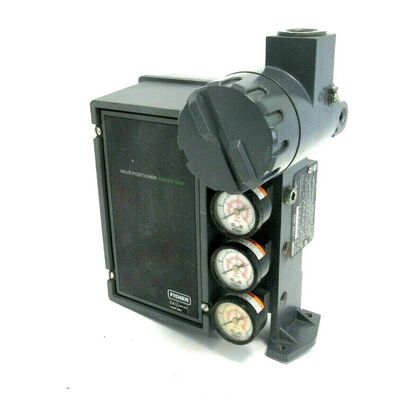

Posicionador de Válvula Electroneumático Fisher 3620J 4-20mA para Válvulas Rotativas con Construcción de Aleación de Aluminio

Resumen del producto

El Fisher 3620J es un posicionador de válvula electro-pneumático diseñado para su uso con diafragma o actuadores rotativos de pistón.Está compuesto por un posicionador neumático 3610J combinado con un convertidor electro-pneumático 3622El convertidor recibe una señal de entrada de 4-20 mA DC y produce una salida neumática proporcional (0,2 a 1,0 bar / 3 a 15 psig) que impulsa la etapa del posicionador neumático.

El 3620J es un posicionador de una sola acción que se monta integralmente en la carcasa del actuador.y los ajustes cruzados son fácilmente accesibles con un destornillador después de quitar la tapaUna pequeña ganancia de bucle ajustable permite ajustar el tamaño y la aplicación de cada actuador específico para optimizar la respuesta dinámica.

El posicionador proporciona un funcionamiento preciso y rápido y resiste las vibraciones que se encuentran en la mayoría de los entornos de la planta.componentes, y los materiales de juntas se seleccionan para soportar ambientes hostiles, con fundiciones a presión de aleación de aluminio de bajo cobre para la resistencia a la corrosión.El posicionador de sangrado de aire purga las partes internas y la carcasa del actuador para una protección adicional.

Especificaciones técnicas

Industria de las aplicaciones

El Fisher 3620J se utiliza en el procesamiento químico y petroquímico, generación de energía, tratamiento de agua y aguas residuales y control general de procesos industriales.Es adecuado para bucles de control neumáticos más antiguos y aplicaciones donde se requiere un posicionamiento fiable de la válvula giratoriaEl posicionador se monta integralmente en la carcasa del actuador para una instalación compacta.

Problemas comunes

• No hay señal de salida con entrada presenteCompruebe si la boquilla está obstruida, limpie la boquilla, compruebe la presión del aire.

• Presión de salida lenta o anormal: Compruebe si la presión de alimentación se encuentra dentro de las especificaciones.

• Respuesta lineal deficienteRevisa la posición del mecanismo de ajuste de rango.

• El posicionador no responde.: Verificar la presión de alimentación y las conexiones neumáticas, comprobar que el convertidor recibe la señal de 4-20 mA.

• Fugas de aireRevisa los anillos de protección, las juntas y el diafragma para verificar el desgaste y reemplaza según sea necesario.

Modelos de reemplazo

El Fisher 3620J es una plataforma de posicionamiento electro-pneumático maduro para la comunicación digital moderna y diagnóstico avanzado,los controladores de válvulas digitales Fisher DVC6200 o DVC2000 son las alternativas de generación actualPara las instalaciones heredadas, el 3620J sirve como un reemplazo directo para el posicionador neumático 3610J cuando se requiere entrada eléctrica.y el 3620JPR añade capacidad de montaje remotoPara alternativas entre proveedores, verifique el montaje del actuador, el rango de recorrido y la compatibilidad de la señal de entrada antes de ordenar.
