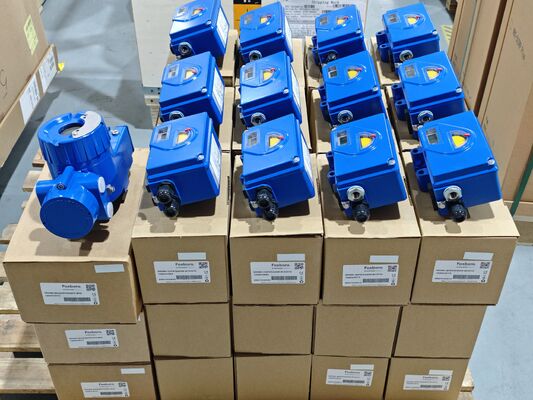

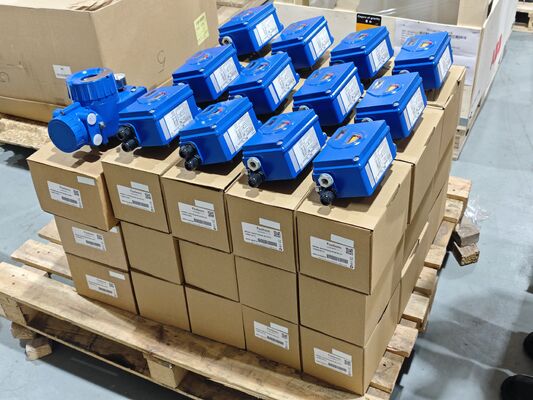

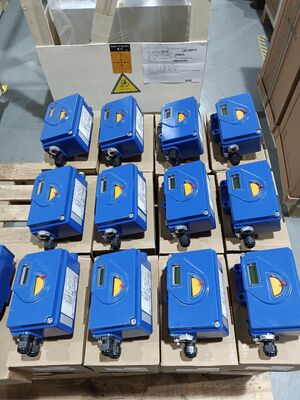

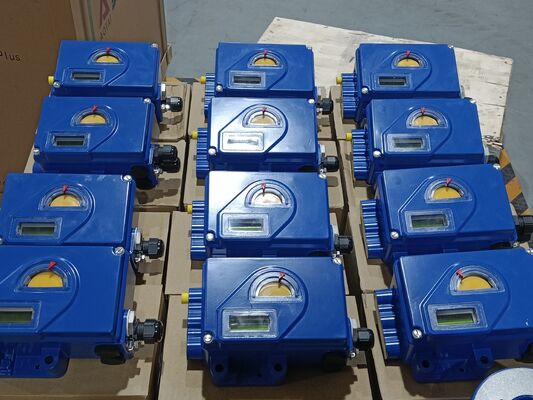

Foxboro SRD991 serie de posicionador de válvula digital inteligente HART 4-20mA para válvulas de control

Resumen del producto

El Foxboro SRD991 es un posicionador de válvula inteligente basado en microprocesador diseñado para controlar con precisión los actuadores de válvulas neumáticas.Apoya actuadores de acción simple y de acción doble para aplicaciones tanto lineales como rotativasEl dispositivo ofrece configuración local a través de botones de presión y una pantalla LCD gráfica multilingüe, autodiagnóstico avanzado y múltiples opciones de comunicación.

El posicionador dispone de una pantalla LCD gráfica de fácil manejo, con menú con pantalla de texto completo multilingüe.Un arranque automático de ahorro de tiempo con auto-calibración hace que el posicionador esté listo para el funcionamiento en sólo dos pasosEl estado y los mensajes de diagnóstico se muestran en la pantalla LCD.

Las opciones de comunicación incluyen HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 o ninguna comunicación.fricción en líneaEl montaje sigue las normas NAMUR para los actuadores lineales y VDI/VDE 3845 para los actuadores rotativos.

Especificaciones técnicas

Industria de las aplicaciones

El Foxboro SRD991 se utiliza en petroquímica, generación de energía, tratamiento de agua, papel y control general de procesos industriales.Es adecuado para el control preciso de aceleración de los actuadores neumáticos de válvulas lineales y rotativas en entornos exigentesLa capacidad SIL 3 y la función de prueba de golpes parciales lo hacen adecuado para sistemas de seguridad instrumentados (SIS) y válvulas de apagado de emergencia (ESD).

Problemas comunes

• Desajuste de la señal de entradaSi la señal de entrada reconocida por el posicionador difiere de la salida del DCS o del calibrador, compruebe la tensión de la fuente de alimentación.yLos valores en elEl menú.

• Caza o oscilación: Si la caza se produce debido a una alta fricción del empaque de la válvula, aumente el valor de la banda muerta dentro del rango permitido en el campo. Si la banda muerta se establece demasiado baja, ralentiza la búsqueda del punto objetivo.

• Error de EEPROM: Compruebe si el posicionador está instalado demasiado alto o demasiado bajo, si está instalado demasiado lejos del actuador (verifique el ángulo de uso).Compruebe si el engranaje del potenciómetro y el engranaje principal están fuera de posición debido a una fuerte vibración o choque externo.

• No hay respuesta a la señal de entrada: Compruebe si la presión de alimentación está dentro de los 1,4 a 6 bar. Compruebe si las conexiones neumáticas están seguras. Compruebe la instalación de la palanca de retroalimentación.

• Respuesta lenta de la válvula: Si el tamaño del actuador es demasiado grande, establecer el valor de TbL en TbL 4 (LLS).

• Fugas de aireRevisa los anillos de protección, las juntas y el diafragma para verificar el desgaste y reemplaza según sea necesario.

Modelos de reemplazo

El Foxboro SRD991 es una plataforma de posicionamiento inteligente de válvulas de la generación actual.el SRD991 ya está certificadoPara alternativas entre proveedores, los Fisher DVC6200, Samson 3730, Siemens SIPART PS2 y Neles ND9000 se citan con frecuencia como competidores directos.
