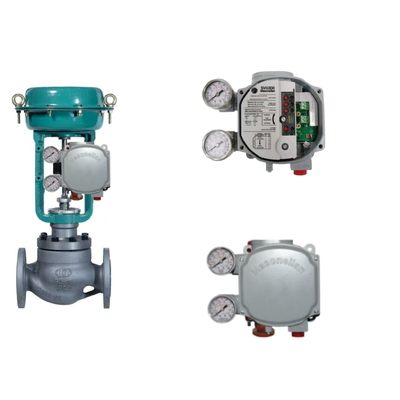

Masoneilan SVI1000 Posicionador de válvula digital HART 4-20mA con retroalimentación magnética sin contacto

Descripción general del producto

El Masoneilan SVI1000 es un posicionador de válvula digital con comunicación HART que opera en un bucle de 4-20 mA. Está diseñado específicamente para válvulas de control neumáticas de acción simple. La unidad utiliza un sistema de retroalimentación magnética sin contacto que elimina las uniones mecánicas y su desgaste asociado. Dado que se alimenta por bucle, no se necesita una fuente de alimentación separada.

Una interfaz local de botones con indicadores LED sigue un diseño de un botón por función. La mayoría de las válvulas se pueden configurar y calibrar en menos de cinco minutos. HART Revisión 5 o 7 se puede seleccionar en campo. Se pueden usar dos interruptores de estado sólido incorporados para la indicación de posición. El diseño de montaje universal funciona con actuadores lineales y rotativos.

Especificaciones técnicas

Industria de aplicación

El Masoneilan SVI1000 se utiliza en generación de energía, procesamiento químico, refinación, petroquímica y petróleo y gas. Las aplicaciones típicas incluyen generadores de turbinas de vapor, condensadores, torres de enfriamiento, generadores de vapor de recuperación de calor, destilación, hidroprocesamiento, craqueo, mezcla, integridad de tuberías y compresión de gas. Su configuración sencilla y su fiable retroalimentación magnética lo hacen ideal para el control de estrangulamiento rutinario en válvulas neumáticas de acción simple.

Problemas comunes

• El posicionador no responde a la señal de entrada: Verifique que la presión de suministro esté dentro de 20-100 psi y que las conexiones neumáticas estén seguras. Compruebe que el modo del dispositivo esté configurado en Normal.

• La válvula responde lentamente o no responde en absoluto: Confirme que el punto de ajuste del suministro de aire sea mayor que el valor final del resorte más 10 psig. Para actuadores de gran volumen, verifique que la caída de presión durante el llenado sea inferior al 15%.

• Alerta de error de posición: Realice una firma de válvula utilizando el DTM básico del SVI1000. Verifique si hay empaquetaduras apretadas, acumulación en el vástago o fricción del actuador. Realice la sintonización automática o manual.

• Potencia marginal (todos los LED apagados): La corriente de entrada está por debajo de 3.85 mA. Aumente la corriente del bucle a 4 mA para la calibración y el diagnóstico.

• Fallo de calibración: La calibración del sensor de entrada estaba fuera del rango aceptable. Utilizando equipos de medición de precisión, realice la calibración de acuerdo con los límites de los límites.

• Fallo de hardware (SelfCheckError): Desconecte la alimentación durante dos minutos y reinicie. Borre la alarma a través de ValVue o HART Host. Si el fallo persiste, reemplace el módulo electrónico.

Modelos de reemplazo

El Masoneilan SVI1000 es un posicionador digital básico. Para aplicaciones que requieren diagnósticos avanzados de válvulas, mayor capacidad de flujo o funciones de seguridad con clasificación SIL, las series SVI II AP o SVI3 son las opciones de nivel superior de la misma línea de productos. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
