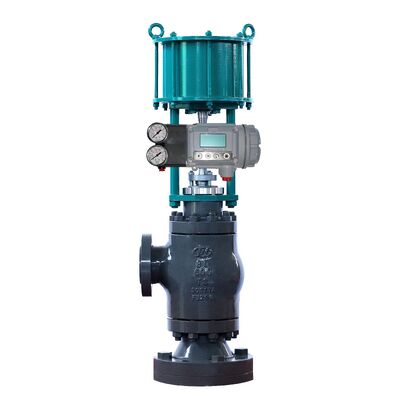

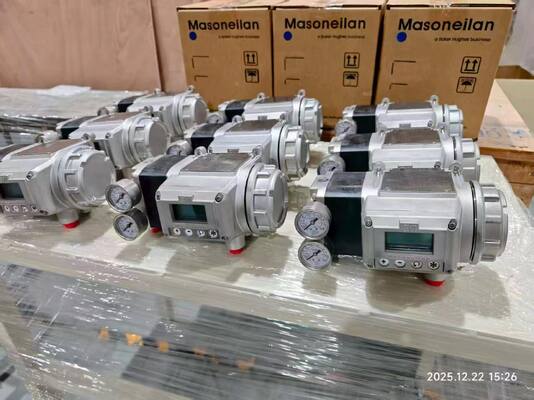

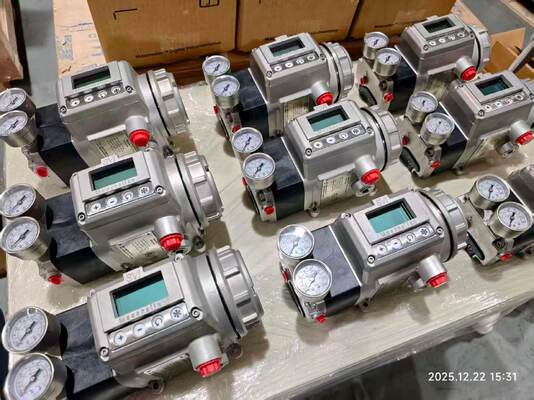

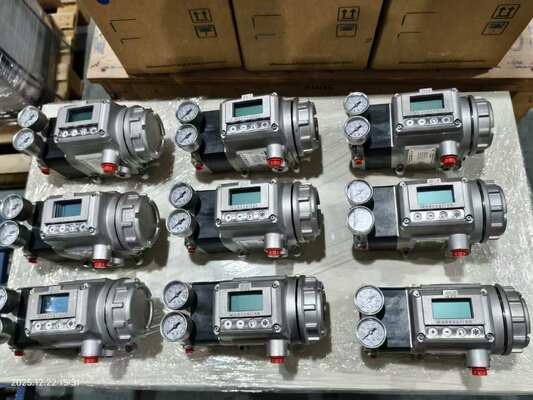

Posicionador Digital de Válvula Masoneilan SVI3 con Comunicación HART 7, Bucle de 4-20mA y Diagnósticos Avanzados

Resumen del producto

El Masoneilan SVI3 es un posicionador de válvula digital de tercera generación que utiliza la comunicación HART 7 a través de un bucle de dos cables de 4-20mA.Conducir los actuadores neumáticos con alta precisión e incluye diagnósticos avanzados para el monitoreo continuo de válvulasEl sensor de posición sin contacto lee a través de la carcasa, eliminando los puntos de desgaste mecánico.

La interfaz local cuenta con una pantalla gráfica de alto contraste y botones de presión calificados para áreas peligrosas.El posicionador almacena hasta un año de datos de diagnóstico a bordo, que permite el análisis de tendencias sin herramientas externas. Se integra con los principales sistemas de control mediante soporte DTM y EDD.

El consumo de aire en estado estacionario es un 40% menor que los modelos anteriores, y la entrega de aire es un 15% mayor para acariciar más rápido.El SVI3 incluye 19 diagnósticos de válvulas en línea que monitorean el estado de la válvula mientras se ejecuta el proceso, lo que ayuda a predecir las necesidades de mantenimiento antes de que se produzcan fallas.

Especificaciones técnicas

Industria de las aplicaciones

El Masoneilan SVI3 se utiliza en la generación de energía, refinación, petroquímica, petróleo y gas intermedio y petróleo y gas ascendente.torres de refrigeración, edificios de reactores, edificios de turbinas, generadores de vapor de recuperación de calor, balance de la planta, destilación, reformado de hidroprocesamiento, craqueo, mezcla secundaria, apagado y fraccionamiento,compresión de gas de carga, separación, operaciones de integridad de tuberías, deshidratación, refrigeración, licuefacción, carga y transporte, regasificación y compresión.

Problemas comunes

• Smart Cal no puede completar: Compruebe que la presión de alimentación esté dentro de los 20-120 psi. Verifique que los límites de recorrido de la válvula estén dentro del rango nominal. Asegúrese de que la válvula no se atasque o se aterre.

• Oscilación de posición o cicloSi los ciclos de posición son mucho mayores que los ciclos de punto de ajuste, el posicionador puede estar causando el ciclo.un tallo roto, o componentes de retroalimentación de posición desconectados.

• Fallo de comunicación con el dispositivo de mano HART: comprobar que la resistencia del bucle es adecuada. comprobar que la tensión del terminal cumple los requisitos de conformidad (9Vdc @ 20mA, 11Vdc @ 4mA).

• Error de baja potencia (LOW_POWER): Corriente de entrada inferior a 3,15 mA. Aumentar la corriente del bucle a 4 mA para calibración y diagnóstico.

• TuneERR aparece después de la sintonización automática: Puede ser necesario ajustar manualmente. Consulte la sección de solución de problemas del manual de instrucciones.

• Error de autocomprobación o fallo de hardwareSi el fallo persiste, reemplace el módulo electrónico.

Modelos de reemplazo

El Masoneilan SVI3 es el reemplazo directo del SVI II AP y del SVI1000.Cuenta con soportes de montaje de acero inoxidable para cualquier combinación válvula/actuador y es totalmente compatible con soportes de montaje SVI II AP y SVI1000Para los usuarios de AP SVI II, la actualización es relativamente sencilla. Se puede utilizar el montaje existente, y solo la conexión aire/tubos puede necesitar ajuste.Verificar el montaje del actuador, alcance de viaje, y protocolo de comunicación antes de ordenar.
