Resumen del producto

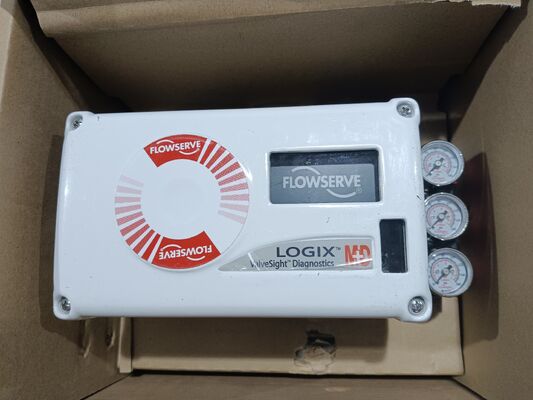

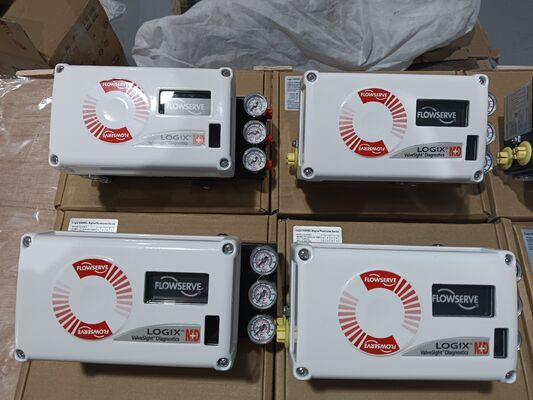

El Flowserve Logix 520MD es un posicionador de válvula digital de alto rendimiento diseñado para un control preciso del actuador neumático.y 7 de comunicación y proporciona una salida neumática tanto para los actuadores rotativos y linealesLa unidad combina posicionamiento preciso y capacidades de ajuste con configuración simple y potentes funciones de diagnóstico.
Un algoritmo de afinación de ganancia de múltiples variables permite que el 520MD realice grandes cambios de paso con un sobrepeso mínimo, manteniendo la resolución para cambios de paso muy pequeños.Auto-tune ciclos del actuador para generar una respuesta medida y selecciona los valores de ganancia que proporcionan el rendimiento adecuado del actuadorUn selector de modificador de ganancia puede aumentar o disminuir la ganancia calculada para obtener resultados óptimos.
Los interruptores DIP manejan el modo de sintonización y otras configuraciones comunes.Los conjuntos de afinación se pueden modificar con un software portátil o ValveSight para acomodar una amplia gama de tamaños y tipos de actuadores.Un diseño de control de dos etapas proporciona tiempos de respuesta más rápidos y un control más estricto con un bajo consumo de aire.
Especificaciones técnicas
Industria de las aplicaciones
El Flowserve Logix 520MD sirve a las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua e industria farmacéutica.posicionamiento de la válvula del reactorLas clasificaciones de áreas peligrosas certificadas lo hacen adecuado para entornos de proceso exigentes.
Problemas comunes
-
No hay LED parpadeando: la corriente es inferior a 3,6 mA o la polaridad del cableado es incorrecta.
-
Comunicaciones erráticas: Problemas de señal HART. Compruebe que el ancho de banda de la fuente actual esté limitado a 25Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.
-
La unidad no responde a los comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambia el modo de comando a analógico. Recalibra la unidad.
-
La lectura de la posición de la válvula no es la esperada: el sensor de posición no está montado a 180 grados, el movimiento no está calibrado, el MPC está activo o la caracterización del usuario está activa.
-
Posición de conducción totalmente abierta o cerrada, sin respuesta a la orden: Golpe no calibrado, circuito interno del sensor Hall no conectado, ajuste incorrecto de la acción de aire, tubo invertido o problema con el convertidor I/P.
-
Se requiere una calibración de fricción: No se ha realizado calibración de fricción desde el restablecimiento de fábrica.
Modelos de reemplazo
La serie Flowserve Logix 520MD es una plataforma de posicionamiento digital madura.Para las instalaciones más nuevas, el Logix 3200MD y el Logix 3800MD son modelos alternativos dentro de la misma familia de productos.y protocolo de comunicación antes de ordenar.
Resumen del producto
El Flowserve Logix 520MD es un posicionador de válvula digital de alto rendimiento diseñado para un control preciso del actuador neumático.y 7 de comunicación y proporciona una salida neumática tanto para los actuadores rotativos y linealesLa unidad combina posicionamiento preciso y capacidades de ajuste con configuración simple y potentes funciones de diagnóstico.
Un algoritmo de afinación de ganancia de múltiples variables permite que el 520MD realice grandes cambios de paso con un sobrepeso mínimo, manteniendo la resolución para cambios de paso muy pequeños.Auto-tune ciclos del actuador para generar una respuesta medida y selecciona los valores de ganancia que proporcionan el rendimiento adecuado del actuadorUn selector de modificador de ganancia puede aumentar o disminuir la ganancia calculada para obtener resultados óptimos.
Los interruptores DIP manejan el modo de sintonización y otras configuraciones comunes.Los conjuntos de afinación se pueden modificar con un software portátil o ValveSight para acomodar una amplia gama de tamaños y tipos de actuadores.Un diseño de control de dos etapas proporciona tiempos de respuesta más rápidos y un control más estricto con un bajo consumo de aire.
Especificaciones técnicas
Industria de las aplicaciones
El Flowserve Logix 520MD sirve a las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua e industria farmacéutica.posicionamiento de la válvula del reactorLas clasificaciones de áreas peligrosas certificadas lo hacen adecuado para entornos de proceso exigentes.
Problemas comunes
-
No hay LED parpadeando: la corriente es inferior a 3,6 mA o la polaridad del cableado es incorrecta.
-
Comunicaciones erráticas: Problemas de señal HART. Compruebe que el ancho de banda de la fuente actual esté limitado a 25Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.
-
La unidad no responde a los comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambia el modo de comando a analógico. Recalibra la unidad.
-
La lectura de la posición de la válvula no es la esperada: el sensor de posición no está montado a 180 grados, el movimiento no está calibrado, el MPC está activo o la caracterización del usuario está activa.
-
Posición de conducción totalmente abierta o cerrada, sin respuesta a la orden: Golpe no calibrado, circuito interno del sensor Hall no conectado, ajuste incorrecto de la acción de aire, tubo invertido o problema con el convertidor I/P.
-
Se requiere una calibración de fricción: No se ha realizado calibración de fricción desde el restablecimiento de fábrica.
Modelos de reemplazo
La serie Flowserve Logix 520MD es una plataforma de posicionamiento digital madura.Para las instalaciones más nuevas, el Logix 3200MD y el Logix 3800MD son modelos alternativos dentro de la misma familia de productos.y protocolo de comunicación antes de ordenar.
