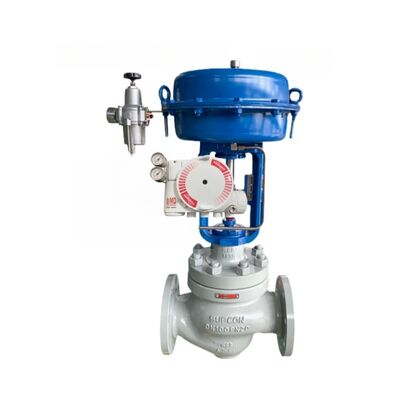

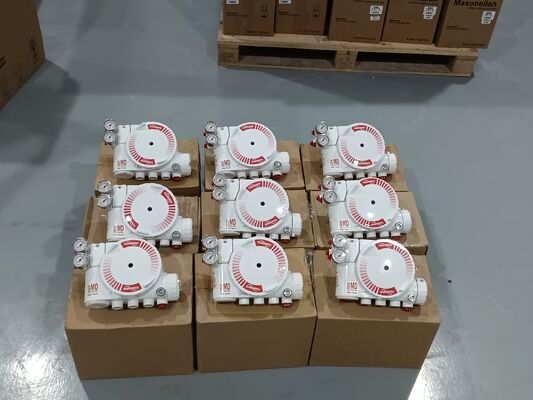

Flowserve Logix 3200MD HART Comunicación A prueba de explosión SIL 2 posicionador de válvulas digitales para válvulas de control

Descripción General del Producto

El Flowserve Logix 3200MD es un posicionador digital de válvulas de alto rendimiento que utiliza tecnología piezoeléctrica para ofrecer un control fiable y preciso del actuador neumático. Acepta una señal de entrada de dos hilos de 4-20 mA y posiciona un actuador de válvula basándose en ese comando analógico. La configuración se puede realizar localmente mediante botones, un dispositivo portátil HART o el software SoftTools. Los LED de estado locales, los interruptores DIP y los botones de calibración facilitan la configuración. La sintonización automática con selección de ganancia dinámica garantiza un control estable y receptivo.

La unidad funciona con actuadores de doble y simple efecto para montajes lineales y rotativos. Es insensible a las variaciones de la presión de suministro y puede manejar presiones de suministro de 30 a 150 psig. La carcasa a prueba de explosiones tiene clasificaciones Clase I División 1 Grupos B-D, Ex d IIB+H2 y AEx d IIB+H2, y el posicionador es compatible con SIL 2.

Especificaciones Técnicas

Industria de Aplicación

El Flowserve Logix 3200MD se utiliza en las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua y farmacéutica. Maneja el control de tuberías y actuadores, el posicionamiento de válvulas de reactor, la automatización de derivación de turbinas y la regulación de flujo en plantas.

Problemas Comunes

• No parpadean los LED: La corriente es inferior a 3.6 mA o la polaridad del cableado es incorrecta. Verifique que la corriente de suministro sea de al menos 3.6 mA y compruebe la polaridad.

• Comunicaciones erráticas: Problemas de señal HART. Compruebe que el ancho de banda de la fuente de corriente esté limitado a 25 Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.

• La unidad no responde a comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambie el modo de comando a analógico. Recalibre la unidad.

• La lectura de la posición de la válvula no es la esperada: El montaje del sensor de posición no está a 180 grados, la carrera no está calibrada o el MPC está activo. Reposicione el sensor. Calibre la carrera.

• Posición impulsada completamente abierta o cerrada: Carrera no calibrada, bucle interno del sensor Hall no conectado, acción de aire incorrecta establecida o tubos invertidos. Calibre la carrera. Compruebe las conexiones de hardware.

• Se requiere calibración de fricción: No se ha realizado ninguna calibración de fricción desde el restablecimiento de fábrica. Realice la calibración de fricción utilizando el menú de visualización, el dispositivo portátil o el DTM.

Modelos de Reemplazo

El Flowserve Logix 3200MD es una plataforma de posicionador digital madura. Para una mayor integridad de seguridad, la variante Logix 3200MD+ ofrece funciones mejoradas. Para instalaciones más nuevas, el Logix 3800 es un modelo alternativo dentro de la misma familia de productos. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
