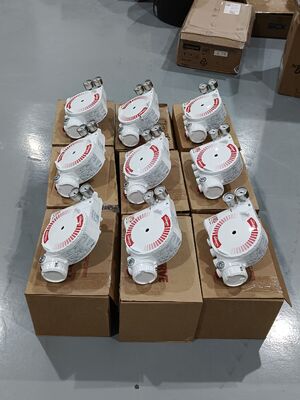

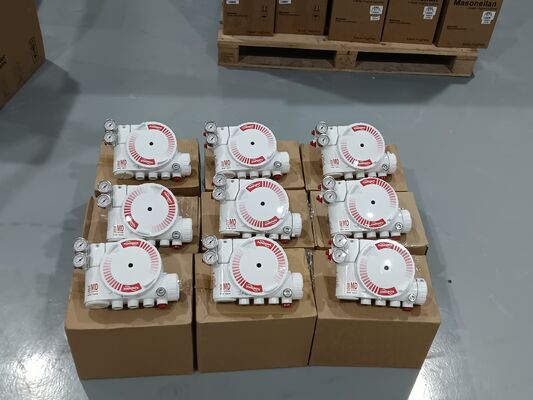

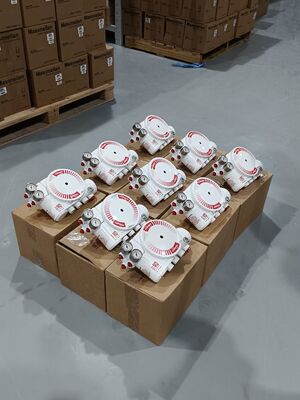

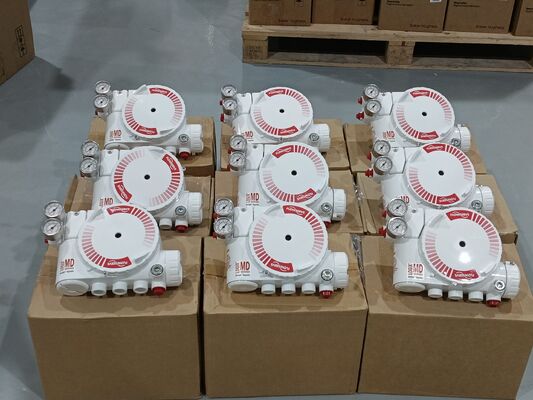

Posicionador digital de válvulas de precisión Flowserve Logix 3200MD con HART 5 para válvulas de control neumáticas

Descripción general del producto

El Flowserve Logix 3200MD es un posicionador de válvulas digital construido con tecnología piezoeléctrica, que ofrece un control fiable y preciso de los actuadores neumáticos. Recibe una entrada de dos hilos de 4-20 mA y acciona el actuador de la válvula en respuesta a ese comando analógico. La configuración se puede realizar localmente mediante botones, un dispositivo portátil HART o el software SoftTools. Los LED de estado a bordo, los interruptores DIP y los botones de calibración simplifican el proceso de configuración. La autoajuste con selección de ganancia dinámica mantiene el control estable y receptivo.

El posicionador funciona con actuadores de doble y simple efecto en configuraciones lineales y rotativas. Tolera fluctuaciones de presión de suministro y acepta presiones de suministro de 30 a 150 psig. La carcasa a prueba de explosiones tiene clasificaciones Clase I División 1 Grupos B-D, Ex d IIB+H2 y AEx d IIB+H2. La unidad es compatible con SIL 2.

Especificaciones técnicas

Industria de aplicación

El Flowserve Logix 3200MD se utiliza en las industrias de petróleo y gas, procesamiento químico, generación de energía, tratamiento de agua y farmacéutica. Maneja el control de tuberías y actuadores, el posicionamiento de válvulas de reactor, la automatización de derivación de turbinas y la regulación de flujo en plantas.

Problemas comunes

• No parpadean los LED: La corriente es inferior a 3,6 mA o la polaridad del cableado es incorrecta. Verifique que la corriente de suministro sea de al menos 3,6 mA y compruebe la polaridad.

• Comunicaciones erráticas: Problemas de señal HART. Compruebe que el ancho de banda de la fuente de corriente esté limitado a 25 Hz. Verifique la longitud y la impedancia del cable. Utilice una barrera de seguridad intrínseca compatible.

• La unidad no responde a comandos analógicos: La unidad está en modo de comando digital o se produjo un error de calibración. Cambie el modo de comando a analógico. Recalibre la unidad.

• La lectura de la posición de la válvula no es la esperada: El montaje del sensor de posición no está a 180 grados, el recorrido no está calibrado o el MPC está activo. Reposicione el sensor. Calibre el recorrido.

• Posición impulsada completamente abierta o cerrada: El recorrido no está calibrado, el bucle interno del sensor Hall no está conectado, la acción del aire es incorrecta o las tuberías están invertidas. Calibre el recorrido. Compruebe las conexiones de hardware.

• Se requiere calibración de fricción: No se ha realizado ninguna calibración de fricción desde el restablecimiento de fábrica. Realice la calibración de fricción utilizando el menú de visualización, el dispositivo portátil o el DTM.

Modelos de reemplazo

El Flowserve Logix 3200MD es una plataforma de posicionador digital madura. Para una mayor integridad de seguridad, la variante Logix 3200MD+ ofrece funciones mejoradas. Para instalaciones más nuevas, el Logix 3800 es un modelo alternativo dentro de la misma familia de productos. Para alternativas de otros fabricantes, verifique el montaje del actuador, el rango de recorrido y el protocolo de comunicación antes de realizar el pedido.
